Элементы систем обогрева и вентиляции

система обогрева салона

Передок после установки вентиляторов На второй день принялся за работу по извлечению радиатора печки. Благодаря интернету и качественным отчетам наших форумчан. Ознакомился с хирургическим методом извлечения радиатора печки Омеги. Отдельное спасибо отчету LehaOva по инструкции которого я действовал.

В теме одно сообщение. Решил сделать небольшой отчетец. Доступ для установки трубки схема отопления опель омега б клапану у нас «в кармане»! Заводим авто и проверяем с помощью регулятора как происходит переключение воздушных потоков. Но не с моим счастьем было радоваться Режим рециркуляции не работал. Разобрал пол торпеды Отключил и снял блок сигналки, что бы не мешала ковырять «нутро».

Сняв одну из них которая входит в зацепление со-штоком клапана понял, что второй шестерне не хватает полного хода и она упирается в резиновую прокладку на перегородке между салоном и моторным щитом.

Немного схема отопления опель омега б, решил чуть сместить сам моторчик отопителя, что бы шестерне было больше хода, что бы не упиралась в резинку. Начал закручивать гайки и — о чудо!!! Вся конструкция «моторчика» пошла чуть вперед, тем самым освободив место для второй шестерни. Она более не цеплялась за резинку! Трудней всего было именно ее поставить на место.

Все собрал Залил антифриз. Пофарсил на машине по схема отопления опель омега б.

Опель омега Б Температура держится на месте. Теперь не тревожит вопрос о перегреве двигателя, все таки в системе появился новый объем жидкости да и скорость ее перегона по системе немного увеличилась.

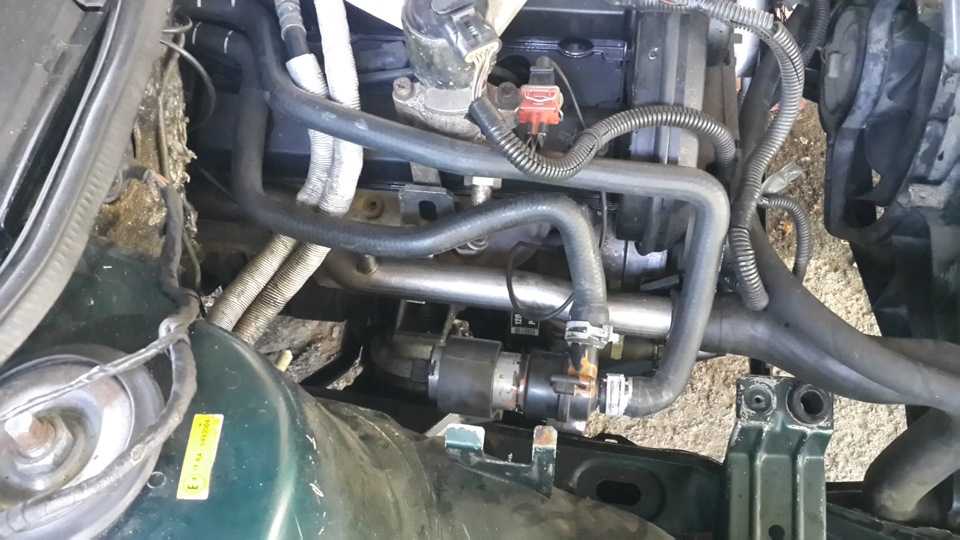

Вакумные трубки печки опель омега в

И на всякий случай уже стоят два передних вентилятора. В холодное время уж точно не замерзну в кожаном салоне Удивился работе двигателя после установки вакуумных трубок.

Видимо они играют важную роль. Да и сама работа двигателя стала более ровной.

Пришлось не мало повозиться с ними пока понял как, что и куда подключать. Два дня были потрачены не зря.

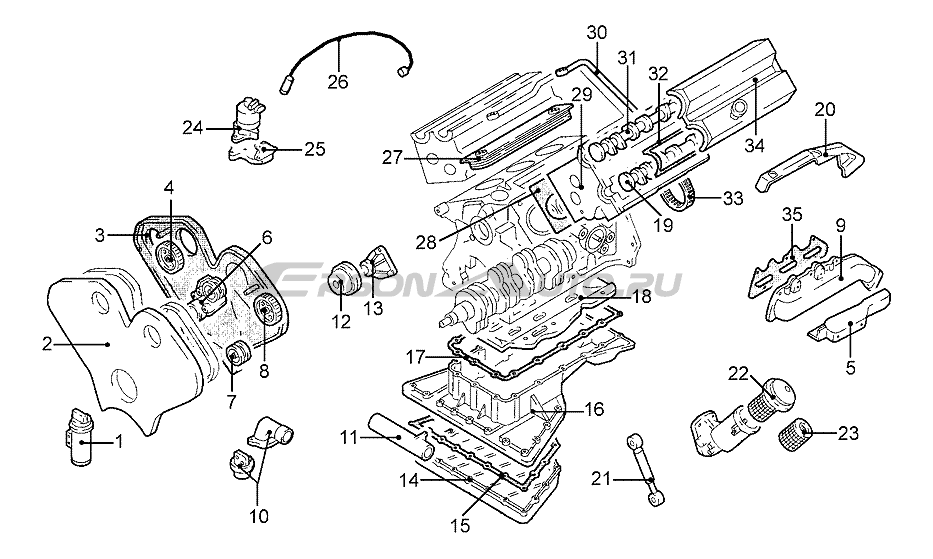

Проложенные в литье блока и головки цилиндров охладительные каналы обеспечивают интенсивное охлаждение впускных и выпускных схема отопления опель омега б, районов установки свечей зажигания и направляющих втулок выпускных клапанов см. С момента запуска двигателя система охлаждения проходит через три режима функционирования: По мере дальнейшего прогрева жидкости открывается тарельчатый клапан включенного в тракт системы возкозаполненного термостата и в контур циркуляции включается радиатор.

Блоки под капотом

Блок предохранителей

Данный блок силовых предохранителей находится над аккумулятором и закрыт крышкой.

p, blockquote 17,0,0,0,0 —>

Схема

p, blockquote 18,0,0,1,0 —>

p, blockquote 19,0,0,0,0 —>

Расшифровка

p, blockquote 20,0,0,0,0 —>

  1. 80А Блок ABS, TC и ESP
  2. 80А Блок предварительного разогрева
  3. 30А ЭБУ, главное реле, реле топливного насоса
  4. 80А Замок зажигания, ток на предохранители 2, 3, 4, 8, 9, 13, 14, 15, 19, 51
  5. 80А Ток на предохранители 1, 6, 7, 10, 20, 25, 27, 29
  6. 80А Ток на предохранители 5, 12, 17, 24, 33

Блок предохранителей и реле

Он расположен в левой части подкапотного пространства, рядом со стойкой.

p, blockquote 21,0,0,0,0 —>

Фото — схема

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,0,0 —>

Описание

p, blockquote 24,0,0,0,0 —>

1 Реле системы подачи воздуха в выпускной коллектор (4RD003-520-13)
2 Реле очистителя фар (GM 90 355 363)
3 Реле дополнительного насоса радиатора охлаждения (GM 90192 481)
4 Реле вентилятора охлаждения двигателя (GM 90 450 169)
5 Реле компрессора кондиционера (GM 03447 012)
6 Реле вентилятора охлаждения двигателя (GM 03447 012)
7 Реле вентиляторов кондиционера I скорость (GM 24 430 433)
8 Реле правого нагнетательного вентилятора кондиционера(GM 90 459 640)
9 Реле двигателя стеклоочистителя лобового стекла (GM 90 494 187)
10 Реле системы впрыска (GM 90 494 959)
11 Реле вентиляторов кондиционера II скорость (GM 90 491 314)
12 Реле левого нагнетательного вентилятора кондиционера (GM 90 459 640)
13 Реле топливного насоса (GM 90 494 959)
14 Предохранитель насоса омывателя фар 30A
15 Предохранитель реле вентилятора охлаждения двигателя I скорость
16 Предохранитель реле вентилятора охлаждения двигателя II скорость
17 Предохранитель pеле нагнетателя
18 Предохранитель вентилятора охлаждения двигателя 40А
19 Предохранитель насоса добавочного воздуха продувки катализаторов 50А

p, blockquote 25,0,0,0,1 —>

Остались вопросы? Задавайте их в комментарии.
