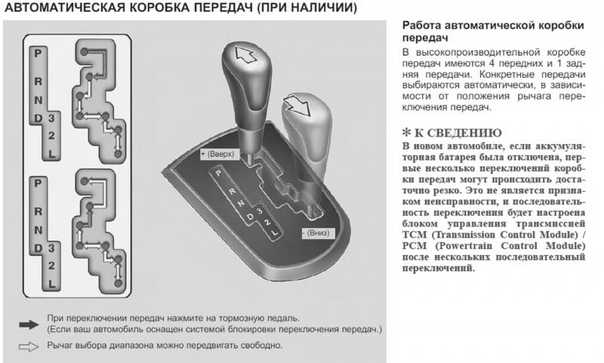

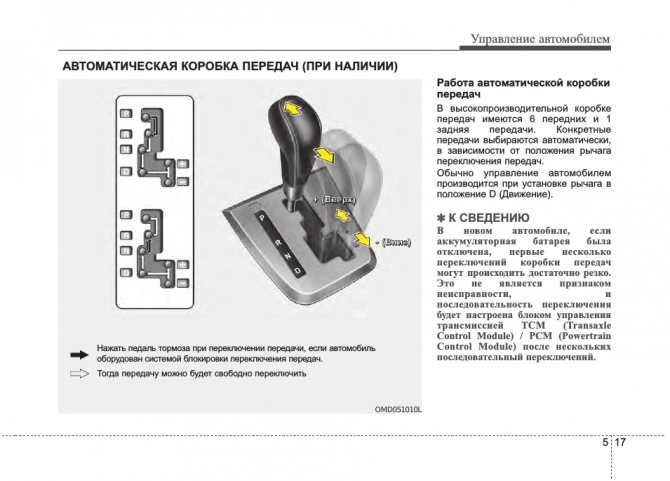

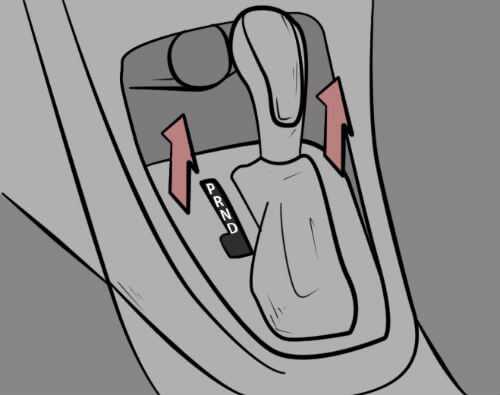

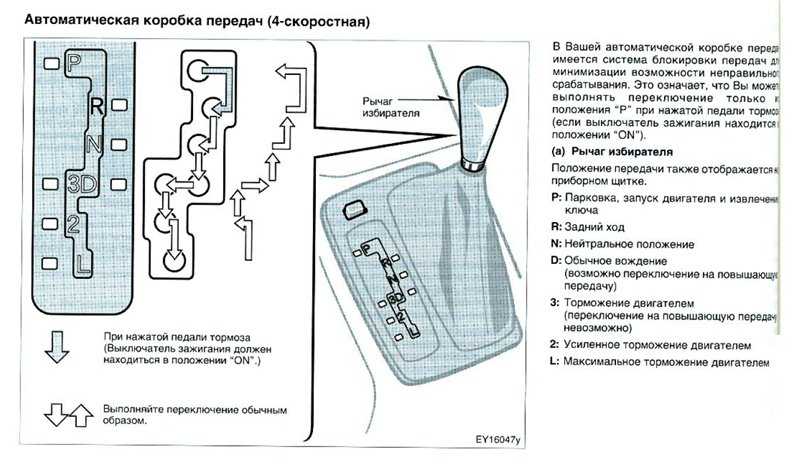

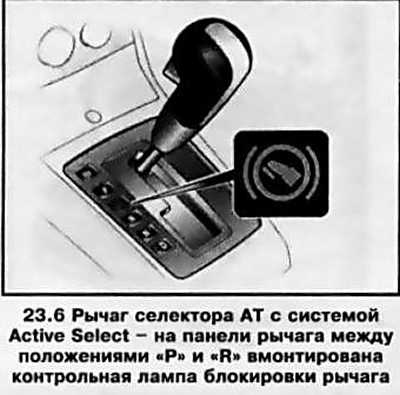

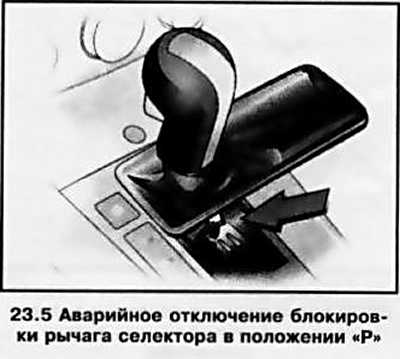

Управление переключениями режимов автоматической трансмиссии

Электросхемы Opel Astra A

Общие сведения
Блоки предохранителей ранних моделей

А – ранние модели: блок предохранителей с 30 предохранителями;

В – поздние модели: блок предохранителей с 28 предохранителями

В Руководстве приведены два комплекта схем – один для ранних моделей с блоком предохранителей с 30 предохранителями и другой – для поздних моделей с блоком предохранителей с 28 предохранителями.Пояснения к аббревиатурам

ABS	Система антиблокировки тормозов
АС	Кондиционер
АТ	Автоматическая коробка передач
АТС	Автоматическая регулировка температуры
AZV	Прицепное устройство
BR	Бортовой компьютер
СС	Контрольный разъем подключения
CRC	Система круиз-контроля
D	Дизель
DID	Двойной информационный дисплей
DIS	Система прямого распределения зажигания
DS	Защита от взлома
DWA	Противоугонная система
DZM	Тахометр
EFC	Верхний люк с электроприводом
EKS	Ограничитель электрических стеклоподъемников
EMP	Радиоприемник/ стереопроигрыватель
ETC	Электронная противобуксовочная система
EUR	Двигатель соответствует Евро-стандартам
EZ+	Система электронного зажигания с системой самодиагностики
EZV	Система Ecotronic
FH	Электрические стеклоподъемники
GB	Великобритания
HRL	Лампочка освещения багажника
HS	Обогреватель заднего стекла
HW	Стеклоочиститель заднего стекла
HZG	Отопление
INS	Прибор
IRL	Лампочка освещения салона
KAT	Каталитический конвертер
KBS	Жгут проводов
KV	Контакт распределителя
L3.1	Система впрыска топлива (Bosch L3.1-Jetronic)
LCD	ЖКИ-дисплей
LHD	Левостороннее управление
LWR	Система регулировки фар головного света
M1.5	Система впрыска топлива (Bosch Motronic M1.5)
M2.5	Система впрыска топлива (Bosch Motronic M2.5)
MID	Многофункциональный дисплей
MOT	Система впрыска топлива Motronic
МТ	Механическая коробка передач
MUL	Система впрыска топлива Multec
N	Норвегия
NSL	Задние противотуманные фары
NSW	Противотуманные фары
OEL	Проверка уровня масла
OPT	Дополнительное оборудование
PBSL	Блокировка парковочного тормоза
P/ N	Парковочная/ Нейтральная передача
POТ	Потенциометр
RC	Система регулировки жесткости подвески
RFC	Фонари заднего хода
RHD	Правостороннее управление
S	Швеция
SD	Верхний люк
SH	Обогрев сидений
SRA	Омыватель фары головного света
TANK	Датчик уровня топлива
TD	Турбодизель
TEMP	Датчик температуры охлаждающей жидкости
TFL	Огни дневного света
TKS	Выключатель лампочек освещения салона
TSZI	Система зажигания высокого напряжения
VGS	Карбюратор
WEG	Одометр
WHR	Система регулировки высоты подвески
WS	Предупреждающий звуковой сигнал
ZV	Центральный замок
ZYL	Цилиндр
4WD	Привод на все 4 колеса

Идентификация проводовЦветовые обозначения

BL	Синий
BR	Коричневый
GE	Желтый
GN	Зеленый
GR	Серый
HBL	Светло-синий
LI	Лиловый
RT	Красный
SW	Черный
VI	Фиолетовый
WS	Белый

Связь схем

Видео про «Электросхемы» для Opel Astra A

Как читать схему проводки автомобиля

диагностика опель c16nz. опель ветра а

Предохранитель-индикатор, демонстрация работы

Программа зимнего вождения

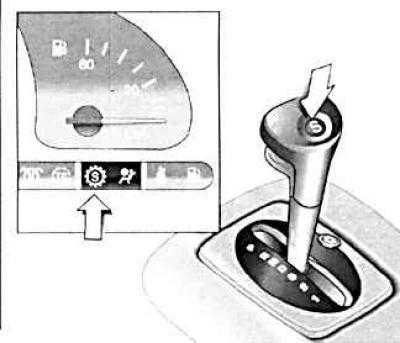

Если возникают трудности в начале движения при гололеде, необходимо нажать кнопку 2. На дисплее коробки, рядом с включенной передачей, отобразится значок «А». Блок управления роботизированной коробкой передач самостоятельно переключает автомобиль в автоматический режим, и машина трогается с места на второй передаче.

Для того чтобы отключить программу зимнего вождения, необходимо повторно нажать на кнопку (2) или просто выключить зажигание. Производителями Опель заранее предусмотрена защита от повреждений. Поэтому во избежание проблем, программа зимнего вождения автоматически выключается, если температура сцепления достигла высоких показателей.

Трогание с места

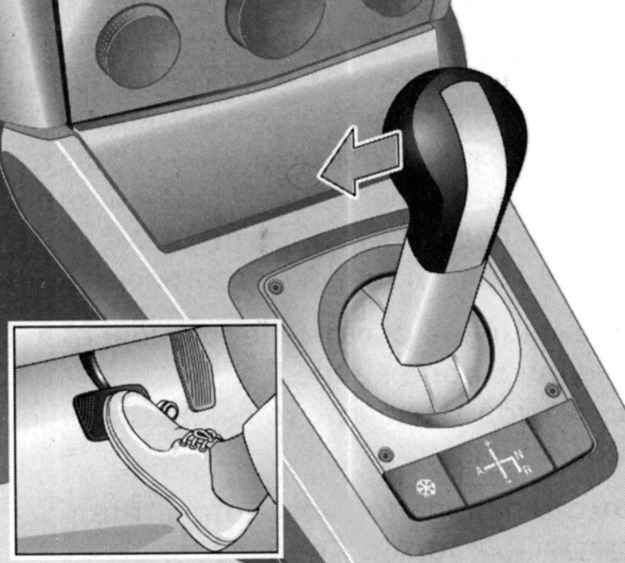

Для того чтобы привести автомобиль с изитроником в действие, необходимо зажать педаль главного тормоза, перевести коробку в автоматический режим. В этот момент на мониторе подсвечивается сигнал «А», и включается первая передаче (А1). Если зима – вторая передача (А2).После отпускания педали тормоза автомобиль должен тронуться.

Запуск двигателя OPEL

Дальнейшее переключение скоростей осуществляется автоматически, в зависимости от количества оборотов двигателя.Если установлен ручной режим, то переключение скоростей осуществляется вручную. На дисплее загорается значок «М». Передача включена. Если количество оборотов двигателя невелико, то роботизированный блок управления автоматически переходит в ручной режим на пониженной передаче.

ISO Опель распиновка и подключение

Ниже приводим распиновку ISO на одной из популярных автомагнитол, устанавливаемых на Опель Омега. Это Денвер CAD350 – модель нестандартная, но довольно часто покупаемая.

Денвер CAD350

Распиновка автомагнитол opel

Как видим на схеме выше, всего 4 входа нужны для подключения.Они указаны цветом на фото и соответственно, обозначены цифрами:

• Вход под цифрой 4 – постоянный ток, обычно кабель желтый;
• 5 – это или подсветка, или же усилитель для антенны – чаще провод синий;
• 8 – минус, масса, земля – черный;
• 7 – ACC, ключ, положение при котором ток 12 В идет только при повороте ключа – красный.

Такой же разъем ISO есть у Опель, но может отличаться в значениях. По этой причине, осуществляя самостоятельное подключение автомагнитолы в машине, не обязательно Опель, всегда надо проверять соответствие разъемов, чтобы избежать проблем.

На штатных магнитолах, таких как Блаупункт или другие, ISO распиновка выглядит так:

На автомагнитоле opel распиновка

• 4 — ACC, ключ, положение при котором ток 12 В идет только при повороте ключа – красный тонкий;
• 5 — усилитель для антенны – красно-белый;
• 7 — постоянный ток, кабель красный толстый;
• 8 — минус, масса, земля – коричневый.

Остальные провода и разъемы(см.Какие бывают разъемы автомагнитол) отмечены на фото.

Оригинальный способ подключения

Итак, если проводится замена, то данное несоответствие надо учесть обязательно. Кстати, если установленная ранее автомагнитола страдает проблемой несохранения настроек, то перекинув местами 4 и 7, можно ее решить.Можно вообще решить раз и навсегда проблему с ключом, осуществляя подключение. Например, многим водителям известна ситуация, когда они слушают любимую музыку, автомобиль останавливают, вынимают по привычке ключ из замка и мелодия резко обрывается. Неприятно – не то слово! Проблема данная решается просто, как в остросюжетном кино: перекусывается красный провод, тот, который питание на замок подает. И схема подключения в этом случае выглядит вот так в автомобилях Опель Астра или Омега:

Подключение автомагнитолы в опель омега

Очень полезно будет ознакомиться и с маркировкой проводки на Опель Омега, приведенной ниже на фото:

Маркировка проводки на Опель

Таким образом, инструкция к автомагнитолам opel, полезные тематические видео, различные схемы будут водителю, осуществляющему подключение своими руками, только в плюс. Цена автомагнитол на Опель разная. Сегодня их выпускается очень много, как дорогих моделей, так и бюджетных.

Как меня достал изитроник?

Началась эта история прошлым летом, когда я купил для перепродажи очередное ведро. В этот раз ведром был вот такой Опель Астра в кузове купе:

Куплен он был с проблемой по коробке за 150 т.р. я надеялся, как и многие владельцы, поменять щетки на двигателе управления сцеплением и толкнуть машину рублей за 250.

На галстуке притащили машину к месту ремонта и за несколько часов заменили щетки. Все ок. Машина ожила. Помыл, почистил и выставил на продажу.

При первых же покупателях астра показала рога и отказалась заводиться из-за ошибки изитроника…… Диагностику я, кстати, сделал педалями, без специального оборудования, как на этом видео:

Естественно, продажа не состоялась, а я, чтобы больше не накладываться, принял решение заменить робот на механику.

Итак, для замены изитнроника на механику на Опель Астра h нам понадобится:

• Педаль сцепления от версии с МКПП.
• Главный цилиндр сцепления.

Кулиса с рычагом переключения передач в сборе.

• Резиновый уплотнитель тяги переключения передач.
• «Вертолеты»(система тяг).

Крышка переключения передач, прокладка и болты крепления (подходит от Нексии).

• Датчик включения заднего хода.
• Самодельный гидропривод от главного цилиндра до трупа изитроника.

• Тормозная жидкость.
• Немного проводов.
• Кнопка включения стартера.

• Набор ключей со звёздочками torex
• Смотровая яма или домкраты.

Все эти запчасти можно купить на разборке. Если вы не хотите вникать, а хотите весь комплект под ключ, можете написать мне в личные сообщения или через форму обратной связи. Соберу для вас комплект за 25 т.р. а за 30 даже изготовлю гидропривод.

Отправлю СДЭК или любой популярной транспортной компанией.

Последовательность работ по самостоятельной замене изитроника на механику.

Внимание, в статье описана самая простая переделка. В ходе переделки, мы оставим труп изитроника и будем использовать его сцепление

Это позволяет нам не снимать коробку переключения передач, не прошивать двигатель и не переделывать проводку.

Все работы займут 1-2 дня с перекурами.

Шаг 1 — Снимаем аккумулятор.

Это необходимо для того, чтобы не спалить машину в процессе выполнения работ, да и без его снятия, нам не подлезть к изитронику……

Шаг 2 — Устанавливаем главный цилиндр сцепления.

Отрезаем заглушку от бачка на главном тормозном цилиндре.

Откручиваем заглушку на моторном щите и устанавливаем на место главный цилиндр сцепления.

Устанавливаем педаль сцепления.

Все это ставится болт он.

Шаг 3 — устанавливаем рычаг переключения передач.

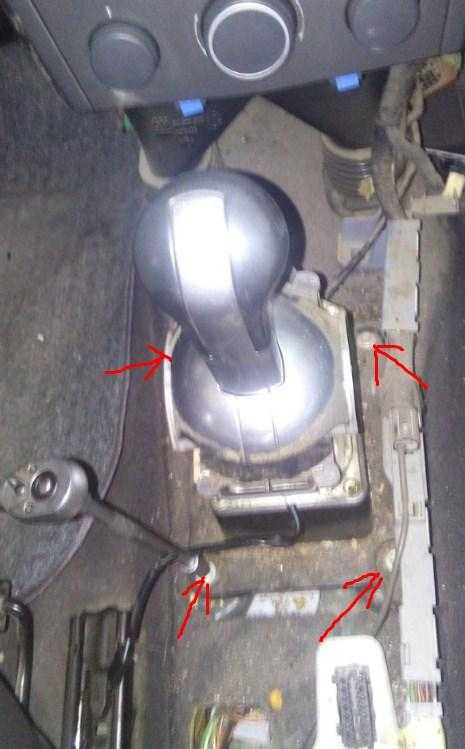

Снимаем джойстик изитроника и отцепляем его ждут проводов.

Меняем резиновую заглушку в моторном щите на пыльник от МКПП. Так как я перекуп и не ставил цели сделать по уму, я просто разрезал резиновую заглушку крест накрест и силком протолкнул тягу переключения передач. Сделал я это, чтобы сэкономить на пыльнике, не деньги, время, просто пыльник надо было долго ждать, а на разборке его не было.

При помощи паяльника или ножа вырезаем в тоннеле КПП отверстие под кулису МКПП. Ничего сложного в этом нет т.к. по форме штамповки пластика все понятно.

Устанавливаем на место кулису и тягу переключения передач.

Тоннель пока не собираемся, так как необходимо ещё настроить кулису.

Шаг 4 — меняем механизм переключения передач от изитроника на крышку от механики.

Отцепляем разъемы управления двигателями выбора передач. И ответим провода в сторону.

Сам механизм выбора передач держится на 4х болтах.

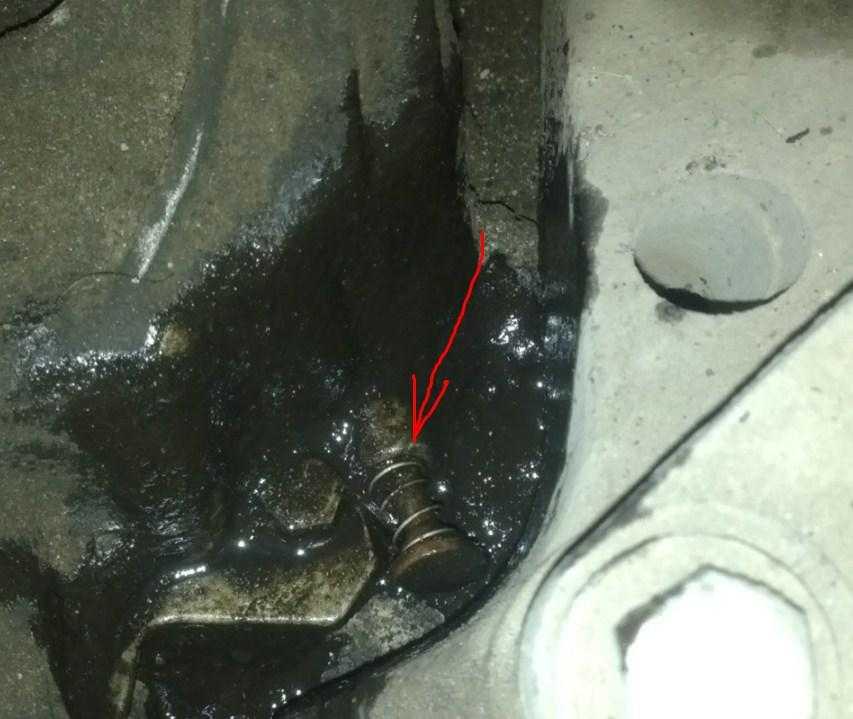

Откручиваем их и аккуратно выводим механизм. Он, как правило в грязи, а при извлечении эта грязь так и норовит упасть в коробку….

Если вам повезет, прокладку получится оставить старую, собственно я так и сделал, но поставил на герметик.

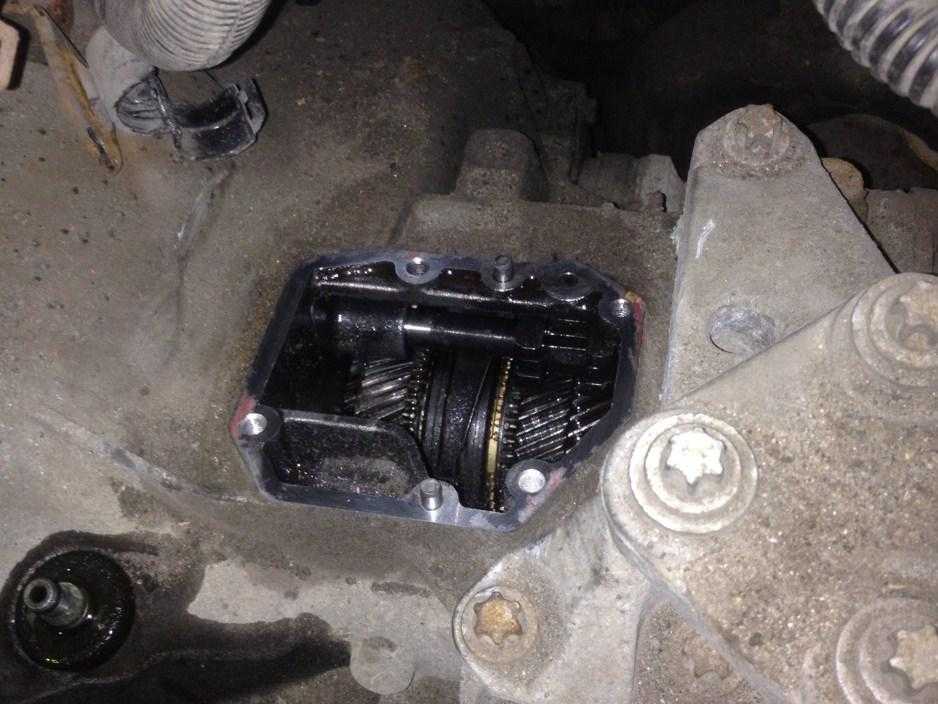

Меняем механизм выбора передач на механизм от МКПП.

Болты от механизма изитроника очень длинные. Используйте болты от механики!

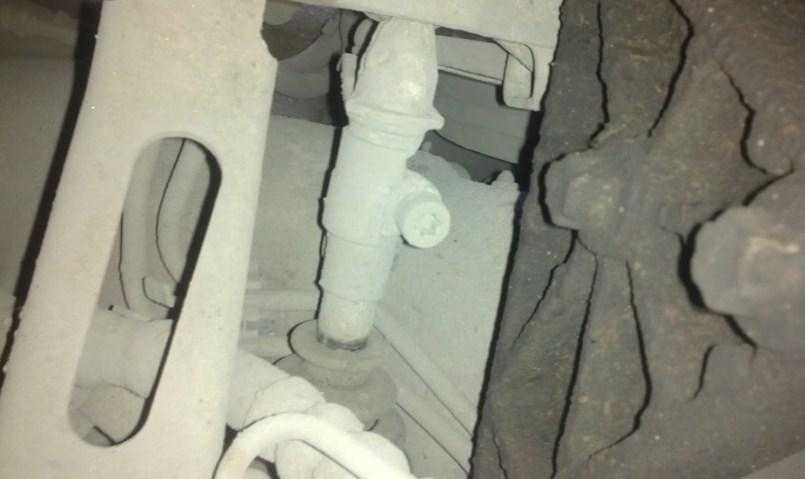

Шаг 5 — устанавливаем вертолеты (тяги переключения передач)

Это самый сложный момент во всей работе.

Я ставил правое крепление без ямы и домкратов, на ощупь сверху.

Левое крепление ставится довольно удобно.

Шаг 6 — настраиваем кулису.

Делается это очень просто. Шестигранником или шилом/сверлом фиксируем рычаг переключения передач в положении между 1-2 передачами и аналогичным образом фиксируем механизм выбора передач на коробке(нажимаем кнопку).

После этого затягиваем болт на тяге переключения передач.

Шаг 6 — монтируем гидропривод сцепления.

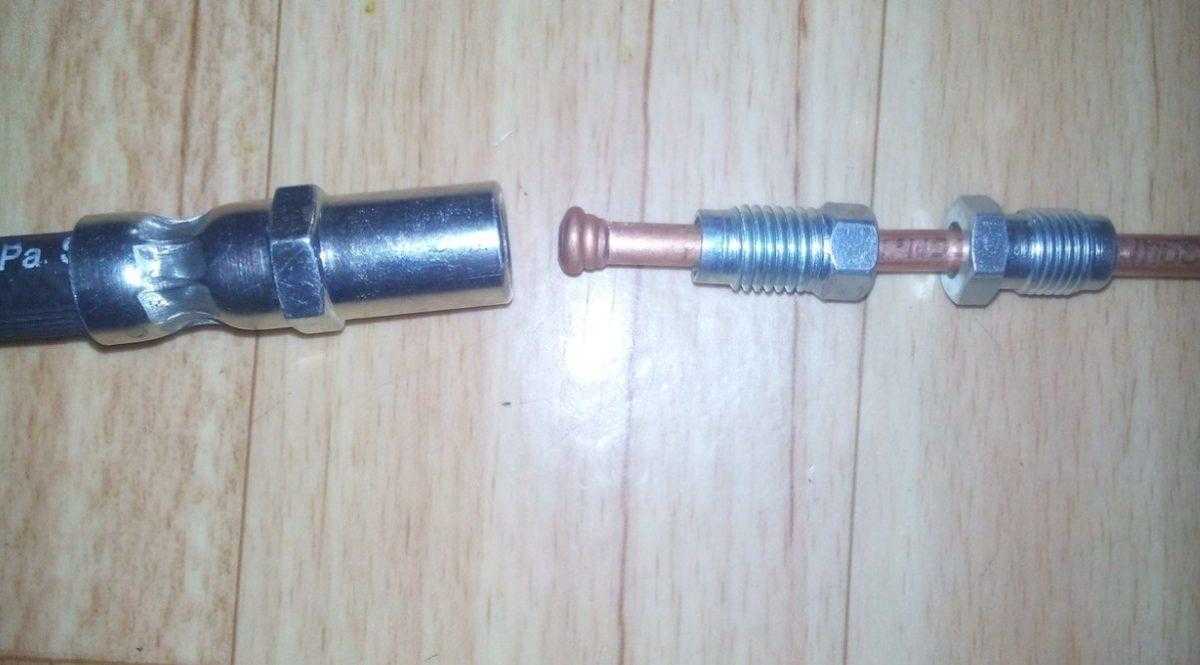

Я изготовил гидропривод сам. Рулеткой отмерил по месту 2 медных трубки и развальцевал. На каждой трубке с одной стороны стоял опелевский штуцер, а с другой вазовский. Шланг взял от ваз 2110.

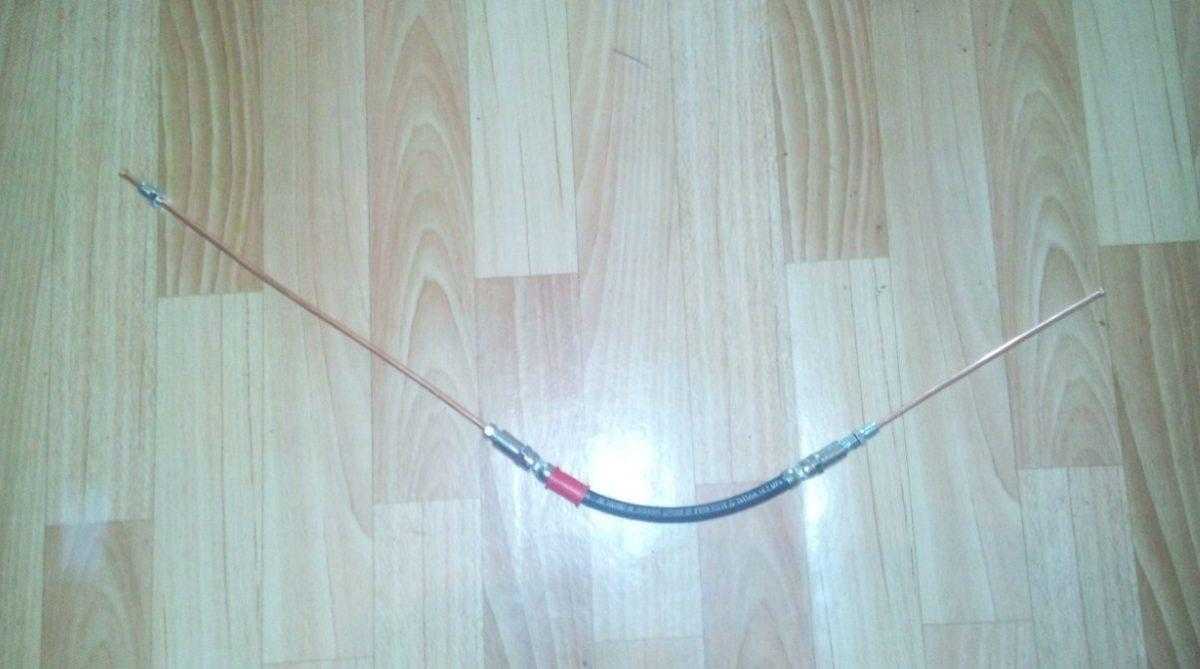

Вышло у меня примерно вот так:

Гидропривод крепким стяжками, а где есть штатные крепления, используем их.

Прокачиваем с помощником. И обязательно проверяем течи.

На этом переделка механической части закончена.

Шаг 7 — переделываем электрику.

Электрику необходимо переделать, так как при любой ошибке по изитроника, запуск двигателя штатным стартером невозможен.

Само реле управляется минусом! Плюс на нем есть постоянно.

Возможны два варианта переделки — использование штатного замка зажигания для запуска двигателя или установка кнопки стартера. Второй вариант реализовать гораздо проще.

Установка кнопки стартера.

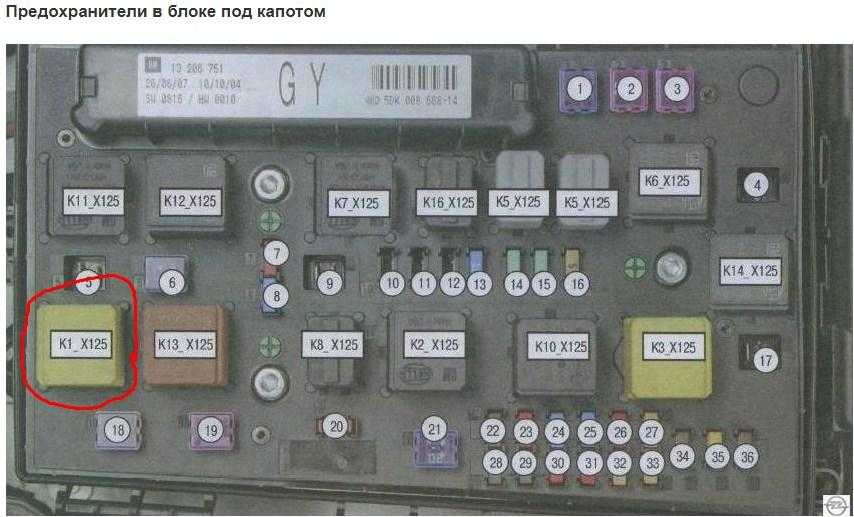

Если открыть блок реле, за запуск двигателя отвечает вот это реле:

Управляется оно минусом. Если вывод, отмеченный на картинке замкнуть на массу — стартер заработает.

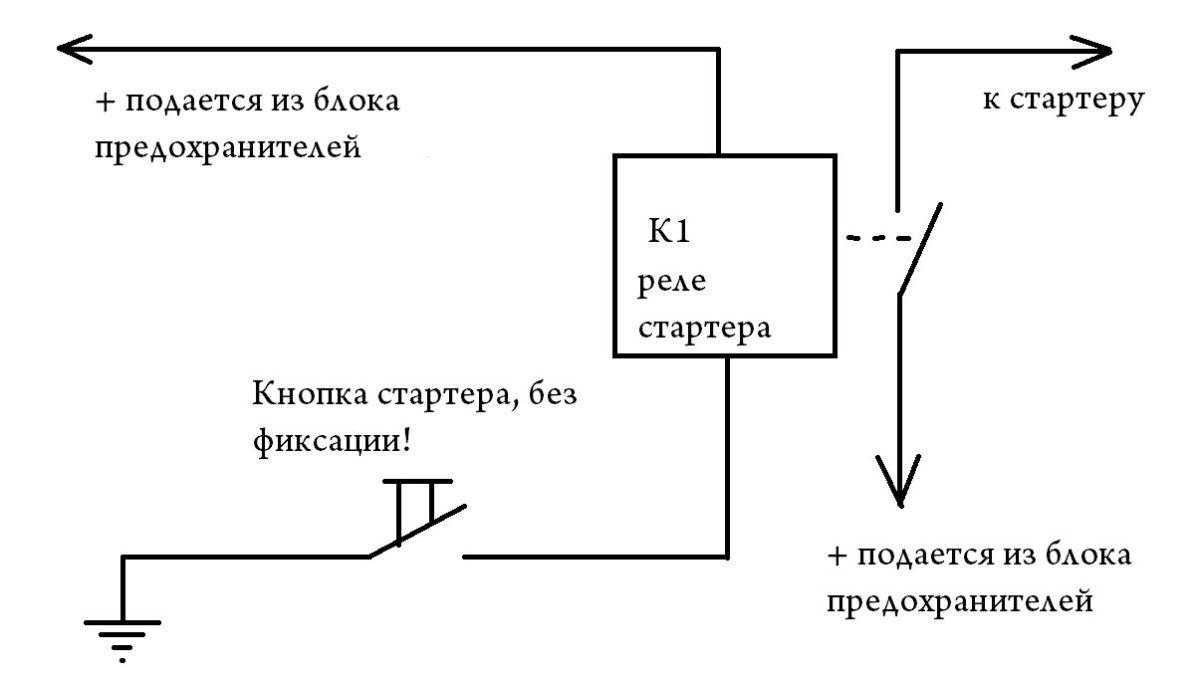

Соответственно кнопку установить очень просто. Вот схема:

Кнопку можно установить на панель/руль, провод в наглую протянуть под крылом, а массу взять с кронштейна педалей.

Переделка на кнопку катит на всех машинах.

Если вы хотите использовать штатный замок зажигания, такую переделку я рекомендовать вам не могу. На большинстве автомобилей Opel Astra H установлен замок зажигания, который сложно взаимодействует с электроникой (по can шине), поэтому, просто так переделать замок зажигания скрутив провода не выйдет!

Обратитесь к электрику!

В заднем блоке предохранителей есть реле, которое срабатывает при повороте ключа зажигания в положение «Стартер», с него можно протянуть провод и через два реле можно реализовать использование штатного замка зажигания.

На этом у меня сегодня все. Я надеюсь, что после прочтения статьи замена робота на механику Опель Астра н не будет представлять для вас проблем.
