Проверка, обслуживание и зарядка аккумуляторной батареи

Замена

Отключение батареи

Отрицательный провод всегда отсоединяется в первую очередь и подсоединяется в последнюю!

• На оборудованных единым замком моделях, не забудьте извлечь из замка зажигания и положить в карман ключ,- при подключении батареи произойдет автоматическое запирание всех дверей.
• Отключения батареи приведет к стиранию из памяти ECM всех наработанных настроечных параметров (кроме базовых установок). К числу таких параметров относятся: величина оборотов холостого хода, максимальная частота оборотов и коды неисправностей системы самодиагностики. Перед отключением батареи произведите считывание диагностических (см. Электронная система управления зажиганием (и впрыском) бензиновых двигателей). После подключения все утраченные наработанные настройки восстановятся автоматически, однако для этого системе управления потребуется некоторое время, в течение которого двигатель может работать нестабильно в различных режимах. Для ускорения процесса восстановления, запустите двигатель и прогрейте его до нормальной рабочей температуры на холостых оборотах, затем на 2 минуты поднимите частоту вращения двигателя до 1200 об/мин, после чего совершите короткую поездку (около 7 километров), постоянно меняя режимы работы двигателя, — в результате все настройки должны восстановиться.
• Если аккумуляторная батарея была отключена при включенной противоугонной сигнализации, система останется в том же режиме и после подключения батареи, — при соответствующей комплектации сказанное в равной мере относится также к штатному иммобилизатору двигателя.
• На оборудованных путевым компьютером моделях отключение батареи приведет также к удалению всех внесенных в процессе эксплуатации компьютера пользовательских данных.
• Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для введения аппаратуры в действие. Подробности введения кода и инструкции по пользованию магнитолой приведены в Главе Руководство по эксплуатации. В случае утраты комбинации обращайтесь за помощью к специалистам фирменной станции техобслуживания Opel.

Некоторые из подобных устройств могут подать в систему ток, достаточный для нормального функционирования и других потребителей энергии. Перед обслуживанием компонентов электрооборудования удостоверьтесь, что соответствующий потребитель полностью обесточен!

Приобретение новой батареи

• Первая — номинальное напряжение , — оно у всех батарей одинаковое, и ошибиться невозможно. При покупке желательно проверить батарею нагрузочной вилкой.
• Вторая — емкость , измеряемая в ампер/часах (Ач — А/h), и, грубо говоря, определяющая количество запасенной в батарее электроэнергии. От емкости зависит, как долго можно проворачивать двигатель стартером, точнее, — сколько может быть произведено попыток запуска двигателя. Цена батареи главным образом определяется ее емкостью.
• И третья характеристика — пусковой ток (измеряется в Амперах), т.е. ток, подаваемый на стартер при запуске двигателя. Данный параметр может указываться на батареях четырьмя различными способами: в соответствии с требованиями отечественных стандартов (ГОСТ), по стандартам Единой Европы (EN), по американскому стандарту (SAE), либо по немецкому стандарту (DIN). Стандарт DIN наиболее близок к отечественному ГОСТу и на большинстве батарей европейского производства используется «по умолчанию», т.е. без указания системы. Чем выше величина пускового тока, тем быстрее и с более высоким крутящим моментом стартер будет проворачивать двигатель.

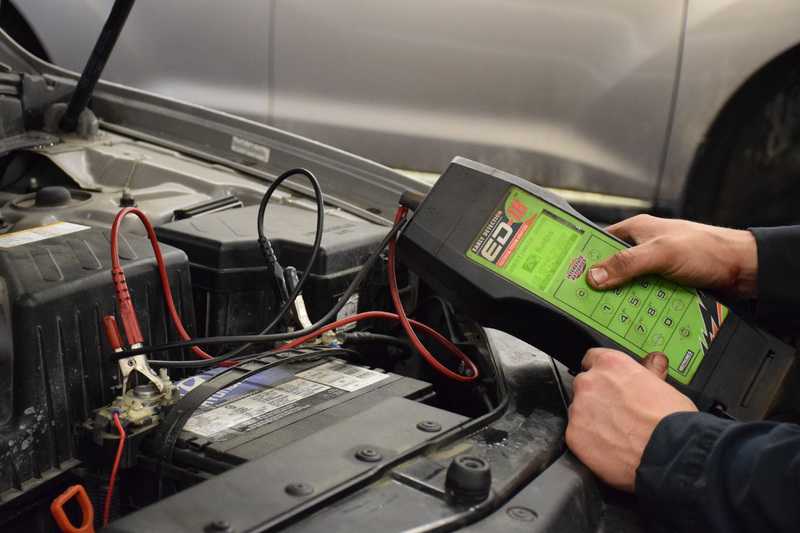

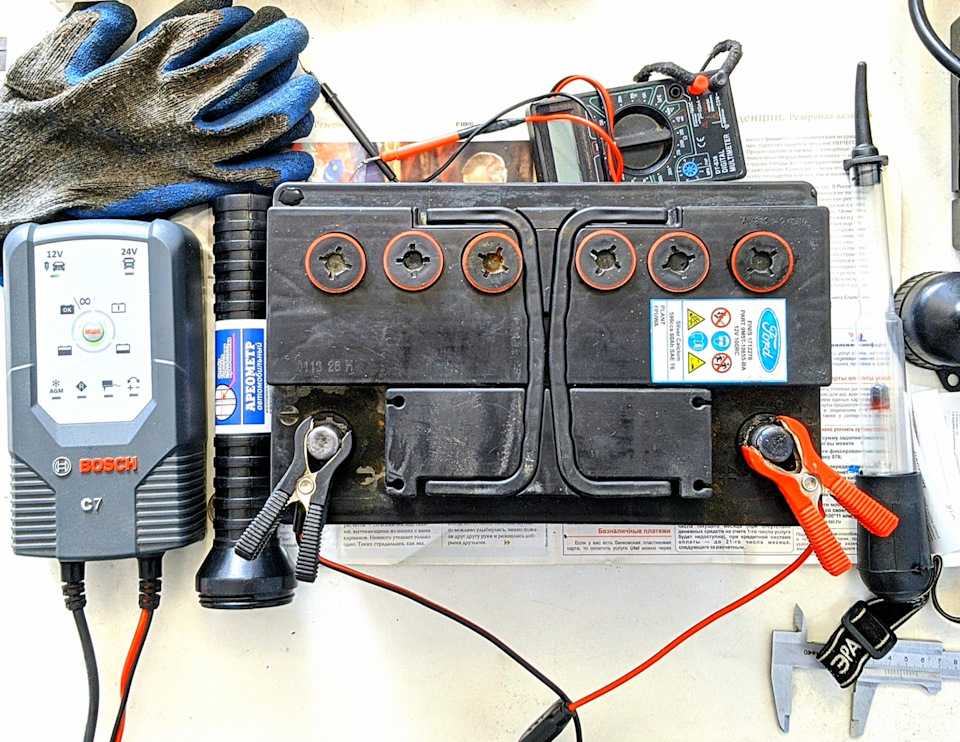

Проверка

Отрицательный провод всегда должен отсоединяться в первую очередь и подсоединяться в последнюю. Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для введения аппаратуры в действие!Текущее обслуживание

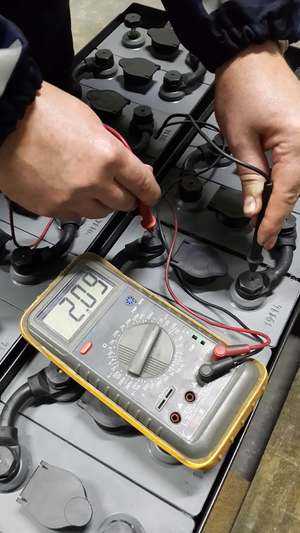

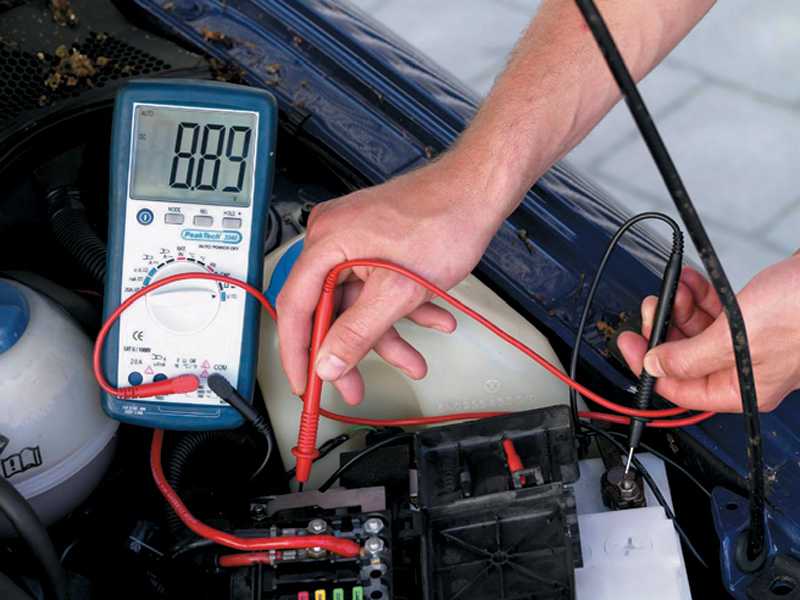

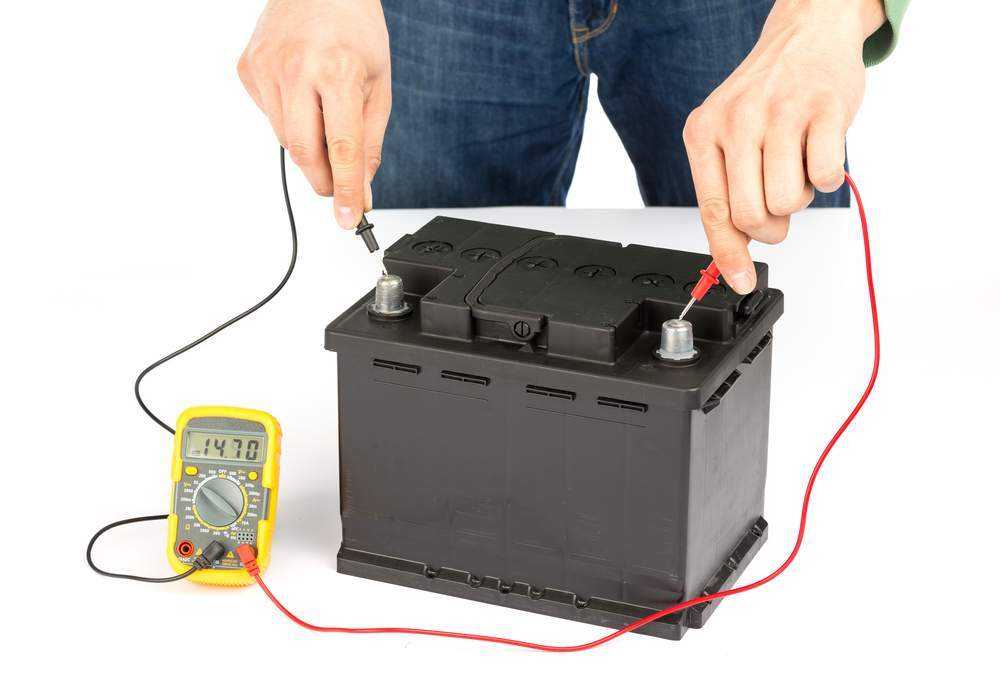

Измерение выходного напряжения отсоединенной батареи при помощи вольтметра

Номинальное значение плотности электролита определяется в зависимости от температуры окружающей среды (и прямо пропорциональна ей), — пользуйтесь картой температур, поставляемой изготовителями в комплект к батарее.При положительных результатах описанных выше проверок необходимость в тестировании батареи под нагрузкой (см. ниже) отпадает.При температурах окружающей среды ниже 0°С минимальное допустимое показание снижается до 9.1 В.

2. Система зарядки

1. Включить радио и переписать все настройки радиостанций.

2. Убедиться в том, что все лампы и дополнительное оборудование выключены.

3. Выключить зажигание и извлечь ключ из замка зажигания.

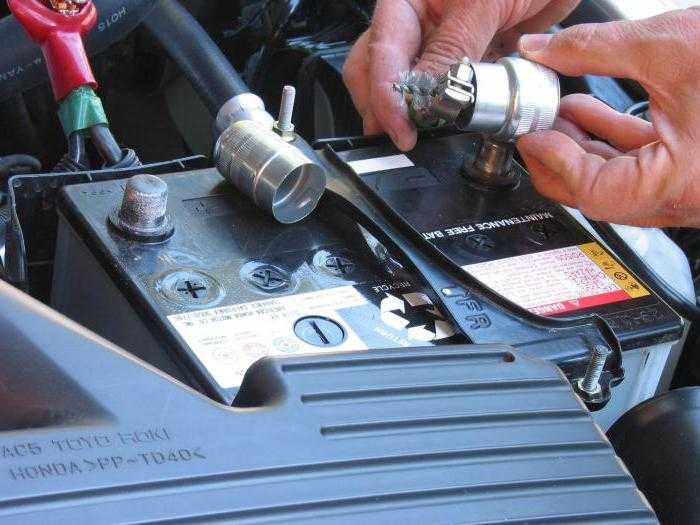

4. Ослабить гайку (2) отрицательной клеммы аккумуляторной батареи.

5. Снять отрицательную клемму (1) с аккумуляторной батареи.

Установка

1. Установить отрицательную клемму (1) на аккумуляторную батарею и затянуть гайку (2) моментом 4,5 Н·м.

2. Вставить ключ и включить зажигание.

3. Запрограммировать энергонезависимую память.

4. Запрограммировать все настройки радиостанций и выставить часы.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

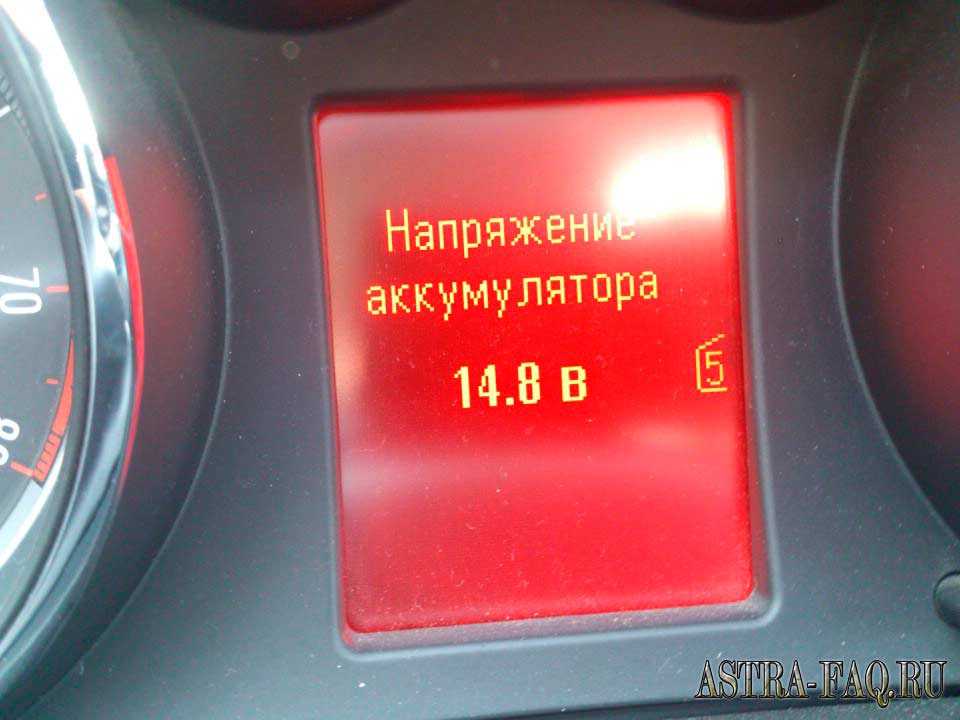

На автомобиле Opel Astra J генератор не просто заряжает аккумулятор, а делает это используя интеллектуальный алгоритм зарядки.

Модуль управления двигателем (ECM) управляет генератором с помощью цепи сигнала включения генератора

Модуль ECM контролирует работу генератора с помощью цепи сигнала скважности возбуждения генератора. Сигнал частотой 128 Гц имеет широтно-импульсную модуляцию (ШИМ) со скважностью импульсов 0-100 %

Нормальный коэффициент заполнения составляет 5–95 процентов. Диапазоны 0–5% и 95–100% предназначены для диагностики. В следующей таблице представлены задаваемые значения коэффициента заполнения и выходное напряжение генератора.

	Заданный коэффициент заполнения	Выходное напряжение генератора
10%	11,00 В
20%	11,56 В
30%	12,12 В
40%	12,68 В
50%	13,25 В
60%	13,81 В
70%	14,37 В
80%	14,94 В
90%	15,50 В

Рассмотрим подробнее режимы работы генератора

Режим
Описание
Режим сульфатации АКБ
Контроллер BCM переходит в этот режим, когда измеренное выходное напряжение генератора ниже 13,2 В на протяжении 45 минут. При соблюдении этого условия контроллер BCM переходит в режим зарядки на 2–3 минуты. Затем контроллер BCM определяет необходимый режим в зависимости от требований к напряжению.

Режим зарядки

Контроллер BCM переходит в режим зарядки, если соблюдается одно из следующих условий:
• Стеклоочистители включены дольше 3 секунд
• Активна команда режима повышения напряжения для климат-контроля по шине GMLAN, переданная блоком управления системой отопления, вентиляции и кондиционирования воздуха (HVAC). Высокая скорость вентилятора охлаждения, обогрев заднего стекла и высокая скорость вентилятора системы HVAC могут заставить контроллер BCM перейти в режим зарядки
• Измеренная температура аккумулятора ниже 0 °C (32 °F)
• Состояние заряда аккумулятора ниже 80%
• Скорость автомобиля выше 145 км/ч (90 миль/ч)
• Неисправен датчик тока
• Обнаружено падение напряжения в системе ниже 12,56 В
При соблюдении любого из этих условий система устанавливает заданное значение выходного напряжения генератора на уровень зарядки – от 13,9 до 15,5 В, в зависимости от состояния заряда аккумулятора и его измеренной температуры.

Режим экономии топлива

Модуль BCM переключается в режим экономии топлива при следующих условиях: измеренная температура аккумуляторной батареи не ниже 0°C (32°F), но не выше 80°C (176°F), расчетный ток аккумуляторной батареи менее 15 ампер, но больше -8 ампер, а состояние зарядки батареи не менее 80 процентов. Напряжение, выдаваемое генератором в этом режиме, равно напряжению разомкнутой цепи аккумулятора и может составлять 12,5-13,1 В. Блок управления кузовным оборудованием (BCM) выйдет из этого режима и перейдет в режим зарядки при выполнении любого из описанных выше условий.

Режим фар

Контроллер BCM переходит в режим фар, когда включены фары (дальний или ближний свет). Напряжение будет регулироваться в интервале 13,9-14,5 В.

Режим пуска
Когда запускается двигатель, контроллер BCM устанавливает заданное выходное напряжение генератора равным 14,5 В на 30 секунд.

Режим снижения напряжения
Контроллер BCM переходит в режим снижения напряжения, когда расчетная температура наружного воздуха выше 0 °C (32 °F)

Расчетный ток аккумуляторной батареи менее 1 ампера, но больше -7 ампер, а скважность импульсов возбуждения генератора менее 99 процентов. Напряжение, выдаваемое генератором в этом режиме, равно 12,9 В

Блок управления кузовным оборудованием (BCM) выйдет из этого режима как только будут соблюдены условия для перехода в режим зарядки

Хранение и ввод в эксплуатацию

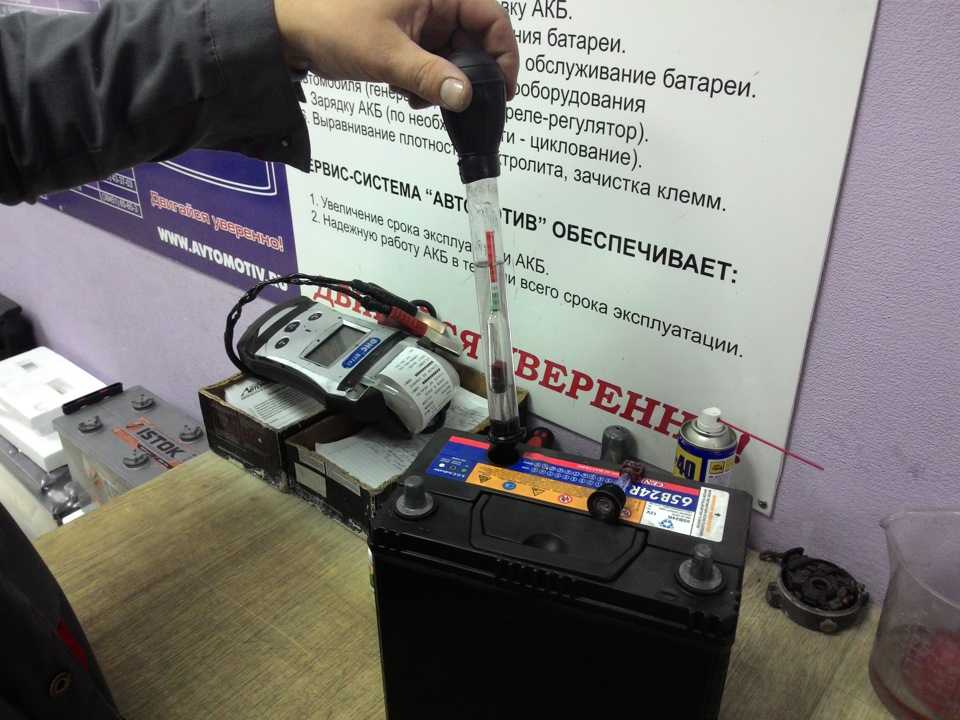

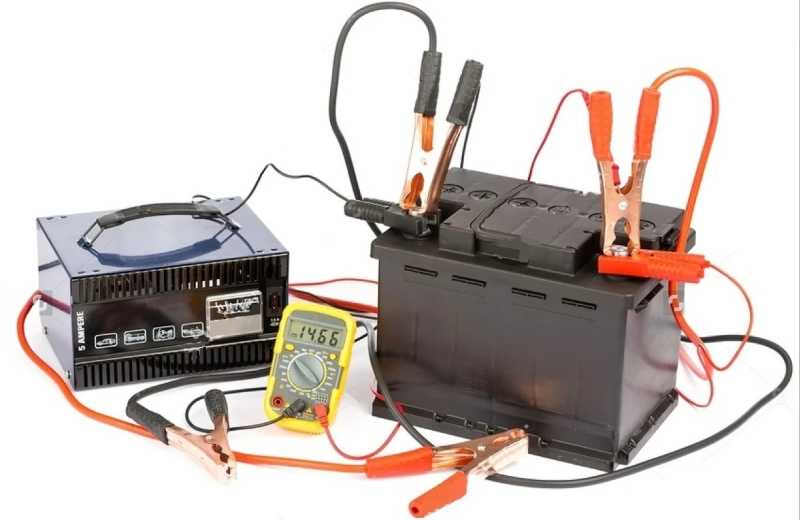

• Измерьте плотность электролита (см. Главу Текущее обслуживание), — если разница между плотностями в отдельных банках не превышает 0.04 г/мл, то необходимо зарядить батарею нормальным зарядным устройством.

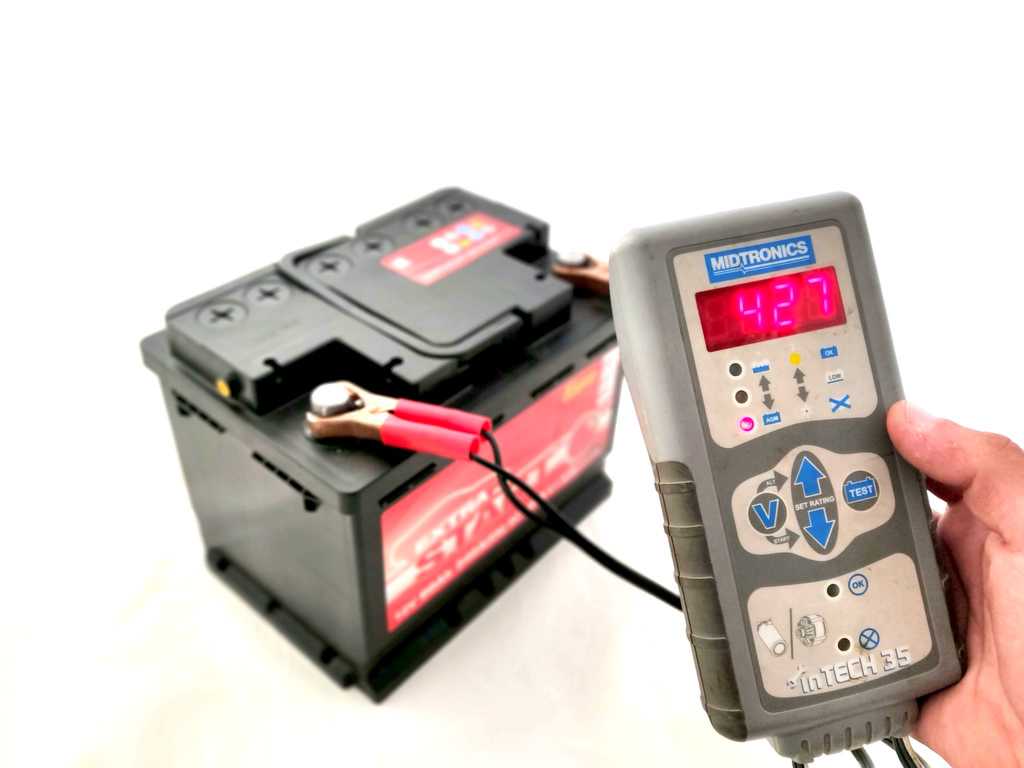

• После заряда проверьте батарею под нагрузкой, — если характеристики батареи ниже номинальных (см. Спецификации), батарея подлежит замене.
• Если плотность электролита в одной или в двух соседних банках заметно отличается (например, в пяти секциях она составляет 1.16 г/мл, а в шестой — 1.08 г/мл), в батарее имеет место короткое замыкание и дальнейшее ее использование нецелесообразно.
