Производим демонтаж узла самостоятельно
Для демонтажа узла своими руками следует выполнить следующие действия:
- Для начала откройте моторный отсек и найдите место расположения устройства.
- Чтобы не допустить возможного замыкания в системе, бортовую сеть транспортного средства желательно обесточить. Для этого отключите аккумулятор.
- На модуле имеется надпись Ecotec. Крышку необходимо сначала провернуть вправо, а потом поддеть вверх.
- Далее, отключите колодку жгута с высоковольтными проводами, для этого нажмите на соответствующее крепление.
- Используя ключ-звездочку, открутите два болта, фиксирующие МЗ к головку блока цилиндров. Для реализации этого пункта вам потребуется ключ TORX T40.
- После этих действий произведите демонтаж механизма. Для этого его необходимо потянуть вверх и приложить некоторое усилие.
Демонтировав узел с двигателя автомобиля, необходимо произвести его замену на новый. При этом вся сборка осуществляется в обратной последовательности. Если возможно, механизм можно отремонтировать. Но такой вариант актуальный только в том случае, если произошло нарушение герметизации корпуса.
Справедливое ценообразование на все работы
Цены на услуги, связанные с ремонтом и обслуживанием системы зажигания Опель Н, приятно вас удивят.
Прозрачность ценообразования – главный принцип нашей работы. Он подразумевает свободное присутствие клиента при диагностике, который видит, какие услуги объективно необходимы его авто и может рассчитать их примерную стоимость.
Важно! Все детали и комплектующие мы получаем от официальных поставщиков напрямую, без участия посредников, что значительно снижает их стоимость для вас. Мы заслужили положительные отзывы клиентов, в том числе, благодаря оптимальной ценовой политике
Поэтому с уверенностью можем гарантировать профессиональный ремонт по ценам значительно ниже, чем у конкурентов
Мы заслужили положительные отзывы клиентов, в том числе, благодаря оптимальной ценовой политике. Поэтому с уверенностью можем гарантировать профессиональный ремонт по ценам значительно ниже, чем у конкурентов.
Ремонт модуля зажигания Опель Астра H
Для того, чтобы произвести ремонт и восстановить герметичность корпуса запчасти нужно:
- Отыскать пробой на корпусе детали и внимательно осмотреть его.
- Зачистить и заштрабить от нагара пробоину посредством бурмашинки или скальпеля.
- Засверлить глубоко область пробоя (желательно до металла) ближе к свече.
- Произвести зачистку зоны пробоя.
- Залить пробой двухкомпонентной холодной сваркой (например, Poxipol); также подойдет эпоксидная смола.
Далее, деталь ставится на место, и сборка происходит в обратном порядке описанному выше. Check Engine погаснет, тогда как ошибки снимаются с помощью диагностической системы Opcom или EML. Детально весь процесс можно увидеть на видео ниже.
Это интересно: Ремонт модуля зажигания opel astra h — что необходимо знать
Opel Astra H (Family) / Руководство
Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, а при уменьшенном — полностью закрываться.
Зазор измеряют щупом на холодном (при температуре +20 °С) или прогретом двигателе (при рабочей температуре) между кулачками распределительных валов (кулачок должен быть направлен от толкателя) и регулировочной шайбой толкателя клапана.
Для холодного двигателя автомобиля Opel Astra номинальный зазор на впускном распределительном валу составляет (0,25±0,04) мм, на выпускном валу — (0,31±0,04) мм.
Вам потребуются: набор щупов, микрометр.
1. Снимите крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров).
2. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. Установка поршня первого цилиндра в положение ВМТ такта сжатия). При этом кулачки впускных клапанов 2-го цилиндра и выпускных клапанов 3-го цилиндра должны быть направлены вверх и расположены симметрично под небольшим углом внутрь (к центру головки блока).
3. Измерьте набором щупов зазоры.
Если зазоры не соответствуют норме, определите с помощью щупов действительный зазор и запишите полученные значения. Аналогично измерьте зазоры в остальных клапанах. Для этого выполните следующее:
- проверните коленчатый вал на пол-оборота. В этом положении проверьте зазоры на кулачках впускных клапанов 1-го цилиндра и выпускных клапанов 4-го цилиндра;
- снова проверните коленчатый вал на пол-оборота. В этом положении проверьте зазор на кулачках впускных клапанов 3-го цилиндра и выпускных клапанах 2-го цилиндра;
- проверните коленчатый вал еще на пол-оборота и проверьте зазор на кулачках впускных клапанов 4-го цилиндра и выпускных клапанов 1-го цилиндра.
Если зазоры в приводе клапанов не соответствуют норме, отрегулируйте зазоры. Необходимо заменить толкатели тех клапанов, зазоры которых отличаются от номинальных значений. Для регулировки зазоров в приводе клапанов снимите распределительные валы (см. Снятие, дефектовка и установка распределительных валов).
4. Снимите толкатели клапанов.
5. На внутреннюю сторону толкателя нанесен регулировочный размер, которому соответствует толкатель.
6. Рассчитайте размер (все значения в мм) регулировочного толкателя N по формуле
N = Т + А — S,
где Т — размер снятого толкателя;
А — измеренный зазор в клапане;
S — номинальное значение зазора.
7. Установите толкатели клапанов, рассчитанные по формуле, и все снятые детали в порядке, обратном снятию, проверьте зазоры. При необходимости повторите операции, указанные выше.
Ремонт катушки зажигания Опель Астра Н своими руками
Под ремонтом катушки зажигания чаще всего подразумевают устранение пробоев корпуса катушки. Чтобы её починить, необходимо засверлить место пробоя до металла и залить получившееся отверстие холодной сваркой или эпоксидной смолой.
Специалисты в области ремонта автомобилей единогласны во мнении, что ремонт корпуса катушки зажигания можно считать только временной мерой, и при появлении пробоев корпуса обязательна замена элемента.
Кроме этого, стоит отметить, что, как и на большинстве автомобилей, не лишним будет на Опель Астра Н проверить катушку зажигания время от времени, так как её неисправность сказывается на всей работе автомобиля.
Дилемма: ремонтировать самому или заехать на СТО?
В интернете огромное количество информации в основном на форумах, где ремонт сим-модуля бортжурналы Opel Astra описывают довольно подробно. Автомеханики действуют по определенной схеме:
- Хороший результат дает пропайка контактов.
- Оказывает положительное действие исправление «недугов» шлейфа.
- Неплохо сказывается на функционале прибора монтаж защелок, отвечающих за снижение вибрации.
- В иных случаях эффективно сим-модуль «Опель-Астра H» заменить новым.
Изучив информацию из разных источников, хозяин машины решает выполнять ремонт своими руками с целью экономии. Возлагая слишком большие надежды на собственные знания, ожидаемый результат он не получает. Итог – начинаются поиски нового аппарата, который стоит довольно недешево.
Возможные неисправности
Как и любой другой узел, контрольный щиток на Опель Астра J, H или на другой модели может выходить из строя.
Неисправности могут быть следующие:
- Повреждение контрольного щитка. В этом случае могут не работать все приборы или только часть из них. Необходимо произвести диагностику состояния узла и произвести его ремонт, если есть возможность. Если нет — то щиток нужно будет менять. Проверить приборку своими силами в домашних условиях без соответствующего оборудования и знаний — невозможно. Поэтому если вы столкнулись с подобной проблемой, то лучше всего сразу обратиться к специалисту.
- Не функционирует датчик уровня температуры двигателя или уровня горючего в баке. Причина может заключаться в повреждении контрольного щитка, выходе из строя самого контроллера, а также в повреждении проводки. Если неисправен датчик, то его придется менять — датчик уровня топлива расположен в бензобаке, а температуры антифриза — в моторном отсеке. Если проблема в проводке, то ее надо будет прозвонить. В некоторых случаях причина проблемы заключается в окислении наконечников, в этом случае их можно попытаться зачистить. Если эта процедура не дала результатов, то наконечники придется менять.
- Не функционируют контрольные лампочки. Если перегорела сама лампочка или вышел из строя ее контроллер, то эти элементы подлежат замене. Как и в предыдущем случае, проблема также может заключаться в плохой проводке — поврежденные провода нужно поменять, а закисленные контакты — очистить. Как вариант, проблема может заключаться в недостаточном прилегании контактов патрона индикатора к самой микросхеме. Если это так, то контакты нужно подогнуть либо произвести замену патрона.
- Не работает тахометр или спидометр. Такие неисправности проявляются достаточно редко и, как правило, причина кроется непосредственно в поломке устройства. Нужно произвести диагностику и замену элементов при необходимости.
- Перестала работать подсветка, при этом все приборы работают в нормальном режиме. Возможно, причина заключается в повреждении кабеля подсветки контрольного щитка. Нужно произвести его проверку и, если нужно, поменять (автор видео — канал UFO Tuning).
Ремонт дверного замка и зажигания Опель (Opel)
(11 3,91 из 5)Загрузка…
Опель — это пожалуй самая любимая автомобильная марка мастеров по ремонту замков.
Любой опель, любого года выпуска имеет с возрастом проблемы с замками, особенно с замками зажигания. Основная проблема — это износ секретной части замка.
При грамотном подходе и «ровных руках», эту проблему можно убрать очень надолго, для этого лишь требуется качественно перебрать замок с учетом износа ключа.
Поломка сердцевины замка зажигания
В таких моделях как: Астра F,G. Вектра А,В. Омега A,B. Зафира A. Корса A,В,С. Мерива А. большая вероятность поломки сердцевины замка, как правило ломается в одном и том же месте. Эту проблему можно решить только при наличии замка «донора».
Механический износ замка зажигания Опель
В более свежих моделях: Астра Н,J. Вектра С. Зафира В. Корса D. Мерива В стал устанавливаться конструктивно другой замок и проблема с поломкой сердцевины замка была решена, но проблема с механическим износом стала еще более актуальной, ресурс замка сократился.
Две описанных проблемы имеют абсолютно разные признаки, но одинаковый результат. Если в первом случае износ замка прогнозируемая проблема, ключ с каждым разом проворачивается все хуже и хуже, то вторая проблема случается внезапно и никак себя не проявляет заранее. При поломке сердцевины, ключ в замке проворачивается, но лампочки не загораются, машина не заводится.

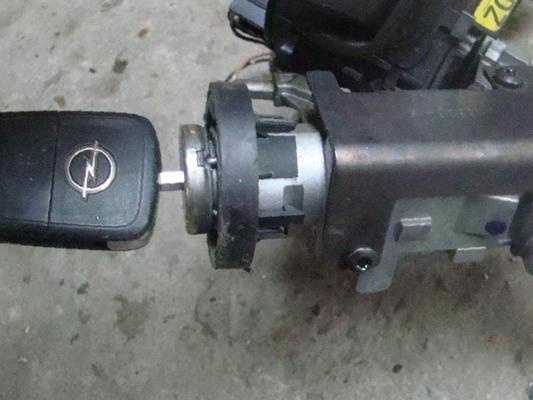

Ремонт замка зажигания Опель Зафира 2007г. Основная проблема — это износ замка, на фото №3 это видно.
Ремонт дверного замка и багажника Опель
С замками двери и замками багажника тоже зачастую происходят неприятности. В основном можно выделить проблемы как:
- естественный износ
- окисление секретной части замка
Если замком не пользовались долгое время, что бывает очень часто, так как в большинство опель установлен дистанционный центральный замок, что очень удобно и вставлять ключ в замочную скважину становится без надобности.
Но дистанционный центральный замок у опель, функция тоже крайне не надежная. Очень часто владельцы автомобилей Опель, в которых нет ни одного рабочего механического замка прибегают к услуге — аварийное вскрытие автомобиля.
Исходя из вышесказанного, мы очень рекомендуем иметь хотя бы один рабочий замок, как говорится , на всякий случай.
Мы работаем с моделями Opel Astra (Астра), Zafira (Зафира), Corsa (Корса), Insignia (Инсигния), Mokka (Мокка), Vecrta (Вектра), Meriva (Мерива), Antara (Антара).

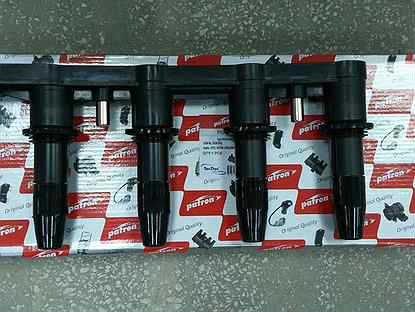

Опель Астра Н: замена катушки зажигания
Замену модуля зажигания на Опель Астра Н можно произвести как в автосервисе, так и своими руками. Механизм действий несложный, под силу даже новичку.
Работы выполняются в следующей последовательности:
- Обесточить автомобиль. Для этого скидываем клемму аккумулятора.
- Снять пластиковую крышку двигателя.
- Отсоединить штекер с проводами от модуля зажигания.
- Вынуть модуль зажигания и установить на его место новый.
- Собрать детали в обратной последовательности.
Целесообразно выполнять работу по замене катушек зажигания самостоятельно, так как в сервисах стоимость этой процедуры почему-то составляет до нескольких тысяч рублей.
О некоторых нюансах
До выполнения процедуры в сервисной мастерской используют диагностическое оборудование с целью обнаружения проблемных участков. Распространена практика пропайки микроэлементной схемы платы или разъемов. Постоянные вибрации, большие нагрузки с разницей температур провоцируют ухудшение разъемных контактов. Для того чтобы надежность штырьков не вызывала сомнений, оптимально прибегнуть к тонкому слою КВТ пасты.
Метод дубляжа разъемов в ремонте cim-модуля на «Опель-Астра» оправдан при обнаружении некорректного срабатывания в рабочем режиме поворотников. Заводская токопроводящая паста пригорает вследствие воздействия на нее контактных искр. В итоге ухудшается сцепление или это ведет к его полной потере. Для ликвидации этой неприятности механики удаляется изношенная паста, и задействуют новый вариант, предназначенный для электроконтактов.
После обратной сборки конструкции руль устанавливается в «нулевое положение». Помогает это сделать адаптер OP-COM. «Миссия» этого микропроцессора — синхронизация ПК с OBD-разъемом иномарки. Благодаря специальной программе ему удается распознавать истинное положение дел в электронной системе «железного коня».
Последовательность работ по самостоятельной замене изитроника на механику.
Внимание, в статье описана самая простая переделка. В ходе переделки, мы оставим труп изитроника и будем использовать его сцепление
Это позволяет нам не снимать коробку переключения передач, не прошивать двигатель и не переделывать проводку.
Все работы займут 1-2 дня с перекурами.
Шаг 1 — Снимаем аккумулятор.
Это необходимо для того, чтобы не спалить машину в процессе выполнения работ, да и без его снятия, нам не подлезть к изитронику…..
Шаг 2 — Устанавливаем главный цилиндр сцепления.
Отрезаем заглушку от бачка на главном тормозном цилиндре.
Откручиваем заглушку на моторном щите и устанавливаем на место главный цилиндр сцепления.
Устанавливаем педаль сцепления.
Все это ставится болт он.
Шаг 3 — устанавливаем рычаг переключения передач.
Снимаем джойстик изитроника и отцепляем его ждут проводов.
Меняем резиновую заглушку в моторном щите на пыльник от МКПП. Так как я перекуп и не ставил цели сделать по уму, я просто разрезал резиновую заглушку крест накрест и силком протолкнул тягу переключения передач. Сделал я это, чтобы сэкономить на пыльнике, не деньги, время, просто пыльник надо было долго ждать, а на разборке его не было.
При помощи паяльника или ножа вырезаем в тоннеле КПП отверстие под кулису МКПП. Ничего сложного в этом нет т.к. по форме штамповки пластика все понятно.
Устанавливаем на место кулису и тягу переключения передач.
Тоннель пока не собираемся, так как необходимо ещё настроить кулису.
Шаг 4 — меняем механизм переключения передач от изитроника на крышку от механики.
Отцепляем разъемы управления двигателями выбора передач. И ответим провода в сторону.
Сам механизм выбора передач держится на 4х болтах.
Откручиваем их и аккуратно выводим механизм. Он, как правило в грязи, а при извлечении эта грязь так и норовит упасть в коробку….
Если вам повезет, прокладку получится оставить старую, собственно я так и сделал, но поставил на герметик.
Меняем механизм выбора передач на механизм от МКПП.
Болты от механизма изитроника очень длинные. Используйте болты от механики!
Шаг 5 — устанавливаем вертолеты (тяги переключения передач)
Это самый сложный момент во всей работе.
Я ставил правое крепление без ямы и домкратов, на ощупь сверху.
Левое крепление ставится довольно удобно.
Шаг 6 — настраиваем кулису.
Делается это очень просто. Шестигранником или шилом/сверлом фиксируем рычаг переключения передач в положении между 1-2 передачами и аналогичным образом фиксируем механизм выбора передач на коробке(нажимаем кнопку).
После этого затягиваем болт на тяге переключения передач.
Шаг 6 — монтируем гидропривод сцепления.
Я изготовил гидропривод сам. Рулеткой отмерил по месту 2 медных трубки и развальцевал. На каждой трубке с одной стороны стоял опелевский штуцер, а с другой вазовский. Шланг взял от ваз 2110.
Вышло у меня примерно вот так:
Гидропривод крепким стяжками, а где есть штатные крепления, используем их.
Прокачиваем с помощником. И обязательно проверяем течи.
На этом переделка механической части закончена.
Шаг 7 — переделываем электрику.
Электрику необходимо переделать, так как при любой ошибке по изитроника, запуск двигателя штатным стартером невозможен.
Само реле управляется минусом! Плюс на нем есть постоянно.
Возможны два варианта переделки — использование штатного замка зажигания для запуска двигателя или установка кнопки стартера. Второй вариант реализовать гораздо проще.
Сим-модуль как отличие Opel от других марок
Иномарка от немецкого концерна отличается от других «собратьев» именно этим узлом. На этой автомашине разработчик обратился не к аналоговому зажиганию, а предпочел цифровой вариант. Здесь не встретить обильно натолканных толстых проводов. Питание, can-шина, пара проводов – все что торчит из cim-модуля. Работа поворотников, оптики осуществляется благодаря двум проводкам.
Вам будет интересно:Настоящие «пацанские» машины — топ крутых дешевых автомобилей
В конструкцию инженеры вшили и аналоговый замок зажигания, контроллер, отвечающий за шифровку аналоговых сигналов в цифру, но добраться до этих контактов сложно и могут только специалисты. В связи с этим ремонт cim-модуля по бортжурналу Opel Astra в блогах интернета новичку произвести трудно, но сделать это вполне реально.

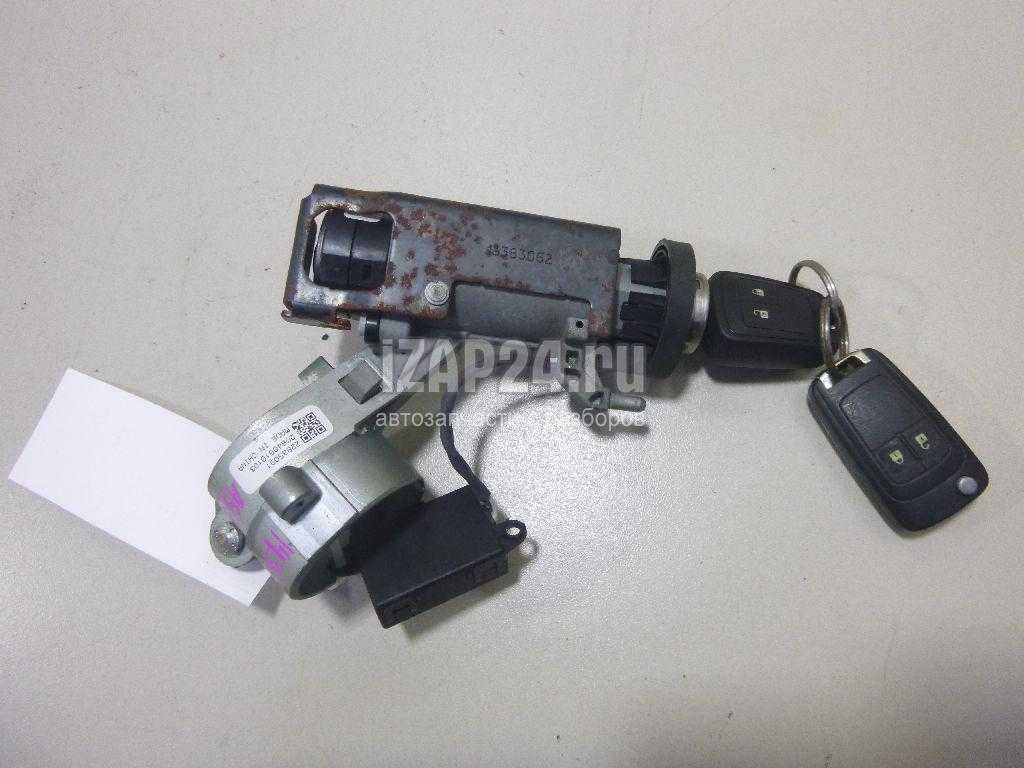

Как выполняется на Опель Астра Н/Opel Astra H ремонт замка зажигания?
Замком зажигания является комплектующее устройство бортовой сети. Оно устанавливается возле рулевой колонки и действует при проворачивании специального ключа. Данный механизм предназначен для включения подачи питания периферийным устройствам и составным компонентам системы зажигания. Также с его помощью осуществляется подача управляющего напряжения к стартерному механизму для запуска двигателя. Замок имеет несколько функциональных положений. Этот узел отвечает за разблокировку блокиратора руля и системы сигнализации.
Наше сервисное предприятие располагает необходимыми техническими возможностями и опытом совершения процедур по замене замков зажигания и элементов электрооборудования. Наши специалисты имеют профильное образование, специализацию и навыки проведения данных технологических манипуляций.
Opel Astra H manual
Предупреждение. На вашем автомобиле установлена микропроцессорная система зажигания (МПСЗ) высокой энергии. К высоковольтным проводам подводится напряжение примерно 15 000 В, и хотя при малой величине тока оно не опасно для жизни, возможный удар током при проверке системы зажигания может привести к тяжелым последствиям. Поэтому, если вы беретесь за высоковольтный провод при включенном зажигании, воспользуйтесь толстой резиновой перчаткой или в крайнем случае пассатижами с изолированными ручками.
Полезный совет. Перед проверкой системы зажигания установите рычаг переключения передач в нейтральное положение и оставьте включенным стояночный тормоз.
1. Проверьте затяжку винтов крепления модуля зажигания, так как она определяет плотность посадки наконечников модуля на свечи. 2. Проверьте исправность низковольтной цепи модуля зажигания.
3. Если низковольтная цепь катушки зажигания исправна, проверьте наличие искры на свечах зажигания. Снимите модуль зажигания и опять присоедините к нему колодку жгута проводов.
4. Вставьте в наконечники модуля запасные свечи зажигания и присоедините их корпуса, к примеру, проводом для пуска двигателя от постороннего источника тока к «массе» автомобиля (например, к проводу, присоединенному к отрицательной клемме аккумуляторной батареи). Попросите помощника провернуть стартером коленчатый вал двигателя.
Предупреждения. Надежный контакт корпуса свечи с «массой» обязателен, так как при появлении дополнительного искрового промежутка, большего, чем зазор между электродами свечи, возможно повреждение блока системы управления двигателем или высоковольтной цепи модуля зажигания. Указанную проверку проводите не более пяти секунд, чтобы не повредить нейтрализатор отработавших газов в результате попадания в него несгоревшего в цилиндрах двигателя бензина.
5. Если искры нет ни на одном высоковольтном выводе модуля, проверьте, не перегорела ли плавкая вставка ¹20 в монтажном блоке, расположенном в подкапотном пространстве. Если вставка перегорела, замените ее и пустите двигатель.
Предупреждение. Не устанавливайте плавкие вставки, рассчитанные на больший номинальный ток, это может привести к повреждению электрооборудования и даже к пожару.
6. Если искры нет, замените модуль зажигания новым (см. Снятие и установка модуля зажигания Опель Астра h). Если искра есть, но двигатель не заводится, замените свечи зажигания новыми. Можно предварительно также попробовать установить неновые, но проверенные, с «рабочей машины». 7. Если и после этого двигатель не заводится, проверьте исправность системы управления двигателем (см. Неисправности системы впрыска топлива Опель Астра h).
Источник
Поэтапная подготовка
Следует придерживаться определенной последовательности ремонтных манипуляций.
Для начала рулевое колесо предстоит снять. Делать это нужно при минусовой скинутой клемме АКБ. Как правильно снимать штурвал? Здесь первоначально мешает подушка безопасности, ее нужно убрать, повернув руль на 900 градусов. Дальше необходимо отщелкнуть крепежи и два цветных разъема от подушки, пропустить их через руль.
Внимание! Разбор подушки ввиду наличия пиропатрона проводится крайне осторожно!
Что видно в нише теперь:
Открывается доступ к пластине сигнальной кнопки, которая выполнена из металла.
Виднеется провод бело-коричневого оттенка, от него идет питание в верхнюю пластину.
Нижняя пластина «питается» через коричневый шнур.
Также виден винт, держащий пластинку, центральный фиксатор рулевого колеса, главный разъем, ответственный за работу кнопок на штурвале и пружинка защелок Air Bar.
