Снятие и установка форсунок

Распространенные неисправности ЭБУ Опель Астра

Распространенные неисправности ЭБУ Опель Астра возникают по причинам:

повреждения, полученные механическим путем. Блок управления двигателем повреждается от ударов и сильных вибраций, которые способствуют появлению микротрещин в его схемах и корпусе;
резкие скачки температур, в результате которых перегревается сам блок управления двигателем;
коррозия;
разгерметизация и попадание влаги в корпус ЭБУ;
вмешательство в работу блока людей, не имеющих нужных для этого навыков;
так называемое “прикуривание” от машины с работающим мотором;
перестановка клемм при подключении аккумулятора;
включение стартера без подключенной силовой шины.

Все вышеуказанные факторы по-разному влияют на эффективность работы блока управления двигателем. Некоторые из них причиняют незначительный вред “мозгам” авто, а что-то способно мгновенно сломать блок. К счастью, способ предотвратить окончательную поломку блока все же есть – диагностика ЭБУ, которую стоит выполнять минимум раз в год. Только так можно сэкономить на дорогостоящем ремонте детали или ее полной замене.

Процедура ремонта двигателя Опель Astra своими руками

Перед демонтажем топливопроводов автомобилю желательно «остыть» не менее 6 часов после эксплуатации. Не забывайте, что высокое давление в системе питания способно привести к внезапному вытоку топлива и возгоранию при неправильном демонтаже. Если времени на падение давления естественным способом недостаточно, применяйте указанную ниже методику ослабления давления.1. Стравить давление в системе питания автомобиля. Для этого надо произвести следующие предварительные действия:1.1. Снять крышку блока предохранителей в подкапотном пространстве.1.2. Вынуть предохранитель топливного насоса (#24).

1.3. Подсоединить провод «-» к АКБ, завести двигатель и дать ему поработать, чтобы топливо выкачалось из рампы. Когда это произойдет, двигатель сам по себе заглохнет.1.4. Выключаем зажигание и продолжаем работу дальше.

2. Снимаем провод с клеммы «-» АКБ.

3. Снять ЭБУ – электронный блок управления.

4. С помощью бокореза перерезать крепление жгута, который крепится к кронштейну ЭБУ и отодвинуть его в сторону.

5. Снять 4 болта ЭБУ, которые находятся на впускной трубе, и кронтшейн.

6. Снять с крышки головки БЦ правую и заднюю рампы жгута. Требуется некоторое усилие, поскольку их удерживают фиксаторы.

7. Отжать фиксатор наконечника т\п магистрали. При этом от штуцера рампы отжимаем фиксатор наконечника, а потом демонтируем саму магистраль.

8. Здесь могут быть вытоки бензина, подготовьте ветошь или тряпку, чтобы вытереть шланг.

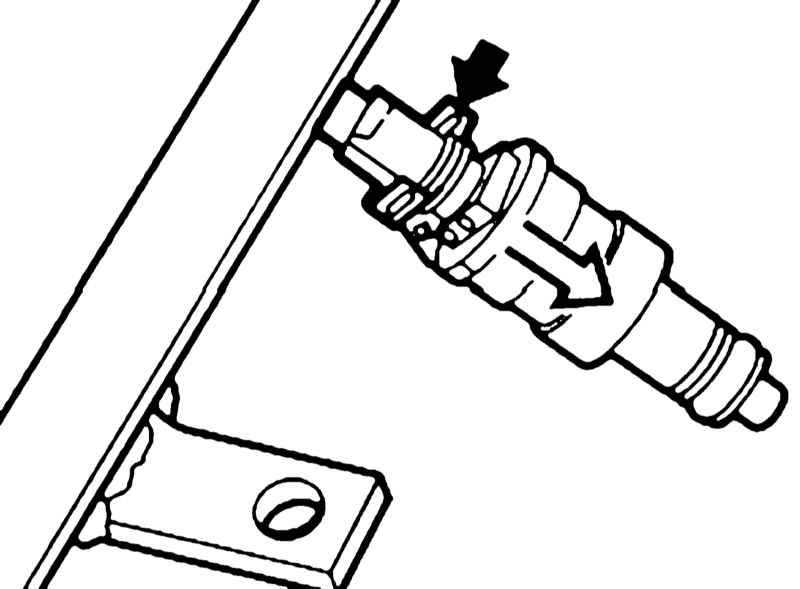

9. Сжимаем крепежные фиксаторы колодок жгута, извлекаем колодки из форсунок.

10. На этом этапе надо проверить сопротивление обмоток топливных форсунок.

Нормативные показатели должны держаться в диапазоне 12,5-13,0 Ом. Форсунка, скорее всего, вышла из строя, когда наблюдается различие характеристик сопротивления. В этом случае нужна замена детали, а не ремонт.

Внимание! Если в перечень работ входит проверка форсунок на герметичность и форму распыления, то это следует проводить только на специализированных стендах. Проверка в кустарных условиях может привести к пожару из-за возгорания бензина.11. Далее снимаем топливную раму с впускной трубы

Для этого вывинчиваем 2 болта, которые ее держат.

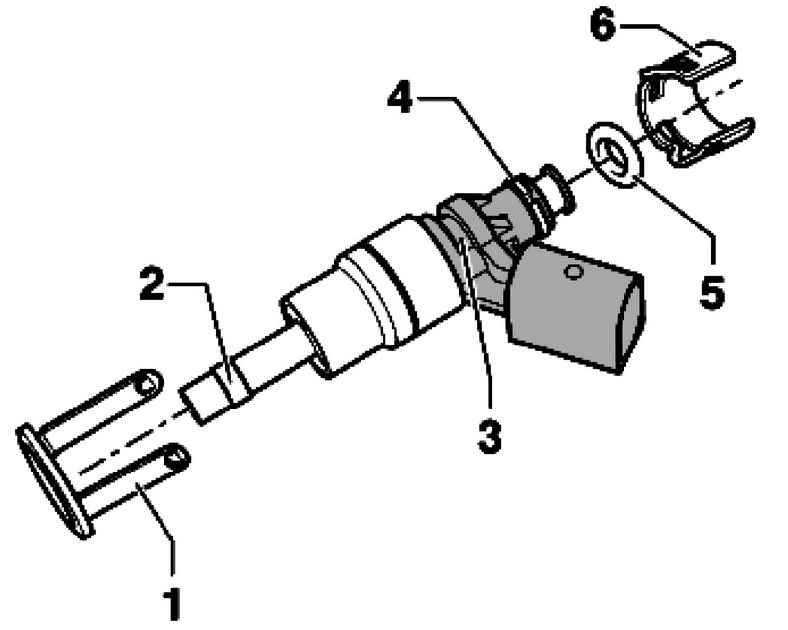

12. Теперь надо снять рампу, извлечь все форсунки из впускной трубы. На этом этапе рекомендуем всегда заменять на новые уплотнительные кольца форсунок. Также, если при разборке рампы одна из форсунок слишком плотно сидит в своем отверстии на впускной трубе, необходимо проверить фиксаторы. Их также следует заменить.13. Чтобы извлечь форсунку, поддеваем и снимаем фиксатор. Затем из прорези аккуратно вынимаем хвостик.14. Тем же способом вынимаем все оставшиеся форсунки.15. Итак, меняем все форсунки на новые. Хорошо перед монтажом нанести обычное моторное масло на поверхность уплотнительных колец.

16. Установите все форсунки на их места.17. Производим все процедуры в обратной последовательности.

После окончания ремонта двигателя Опель Astra своими руками надо запустить двигатель, дав ему поработать, и понаблюдать за цельностью соединений и креплений трубопроводов.

Внимание! Советуем после окончания замены форсунок все-таки проверить работу двигателя и давление на открытие форсунок на стенде специализированного СТО. Так можно уберечься от неприятностей на дороге, связанных с разгерметизацией стыков и соединений топливной магистрали

3.3.28. Снятие и установка форсунок

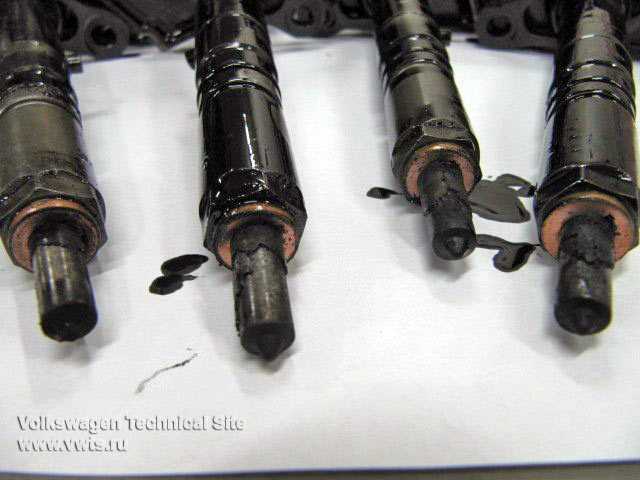

Неисправные форсунки могут вызвать сильный стук при работе двигателя и повредить
подшипники. При неисправности форсунок двигатель нужно запустить и поочередно
отворачивать накидные гайки у форсунок. Исчезновение стука укажет на вышедшую
из строя форсунку. Неисправные форсунки можно также обнаружить при ускоренных
оборотах холостого хода. Если при ослаблении накидной гайки у очередной форсунки
обороты не изменяются, значит, эта форсунка неисправна. Кроме того, работу форсунок
можно проверить с помощью специального манометра (в мастерской).
Признаки неисправности форсунок:
– отсутствие воспламенения;
– стук в одном или нескольких цилиндрах;
– перегрев двигателя;
– падение мощности двигателя;
– повышенный расход топлива.Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Очистите трубопроводы форсунок.

2. Отсоедините трубопроводы; накидные гайки
отвернуть прорезанным накидным ключом, например Hazet 612-17х19.

Предупреждение

Не изгибать
трубопроводы.

3. Отсоедините сливные трубопроводы.

4. Выверните форсунки с помощью торцевого ключа
на 27 мм, например Hazet 450.

5. Снимите фасонную шайбу, теплозащитную втулку
и медные уплотнительные шайбы.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите новую уплотнительную шайбу под
форсунку.

2. Установите теплозащитную втулку таким образом,
чтобы меньший ее диаметр был обращен к головке цилиндра, т.е. вниз.

3. Установите дополнительное медную уплотнительную
шайбу на теплозащитную втулку.

4. Вложить новую фасонную шайбу в теплозащитную
втулку углублением вверх.

5. Вверните форсунки и затянуть моментом 70
Нм.

6. Затяните трубопроводы форсунок моментом 25
Нм.

ДИЗЕЛЬ ТС4ЕЕ1 С ТУРБОНАДДУВОМСнятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите впускной коллектор. Отсоедините
трубопроводы высокого давления, отвернув накидные гайки прорезным
накидным ключом, например Hazet 612-17х19.

Предупреждение

Не изгибать
трубопроводы.

2. Отверните контргайки сливного трубопровода
и снять его.

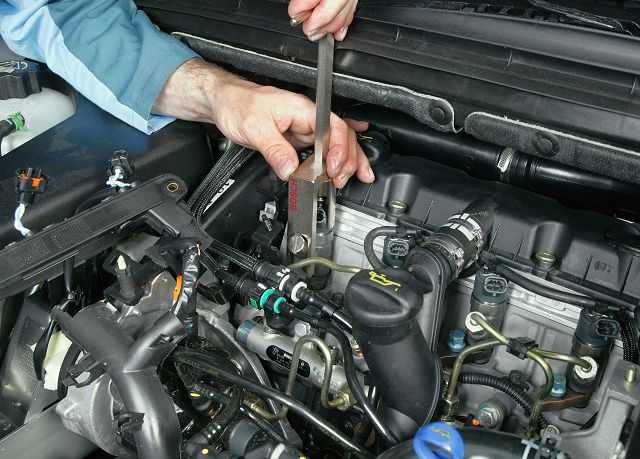

3. Выверните форсунки с помощью специального
ключа Opel KM-728.

4. Снимите фасонную и уплотнительную шайбы.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Положите новую уплотнительную и новую фасонную шайбы на отверстие под форсунку.
	2. Вставить форсунку в отверстие таким образом, чтобы метка 1 на форсунке совпала с меткой 2 на головке цилиндров.
3. Прижимы форсунок затянуть с помощью специального ключа Opel KM-728 моментом 50 Нм. Форсунку при этом удерживать гаечным ключом.
Предупреждение Нельзя поворачивать форсунку. Метки на форсунке и головке цилиндров должны совпадать.
4. Установите новые прокладки на сливном трубопроводе и затянуть его моментом 35 Нм.
5. Подсоедините трубопроводы и затянуть накидные гайки моментом 25 Нм.
6. Заменить уплотнительные прокладки на впускных патрубках и затянуть болты крепления патрубков моментом 30 Нм.

6.3.2. Проверка и регулировка установок моментов впрыска топлива

Не допускайте попадания
внутрь системы питания грязи и влаги!

Некоторые регулировочные
элементы и разъемы насоса могут быть опломбированы производителем путем
закрашивания или установки проволочной защиты, устранение которой приводит
к нарушению гарантийных обязательств.

Двигатели 1.7 л SOHC

Момент впрыска топлива вычисляется ECM на основании анализа информации, поступающей
от различных датчиков. Проверка может быть произведена только с применением
специального диагностического оборудования и ее выполнение должно быть поручено
специалистам автосервиса.

Двигатели 1.7 л DOHC

Хотя на этих двигателях момент впрыска устанавливается с помощью ECM, замена
ТНВД влечет за собой необходимость установки базовых значений моментов впрыска.
Полная проверка может быть произведена только с применением специального диагностического
оборудования и ее выполнение должно быть поручено специалистам автосервиса.

ПОРЯДОК ВЫПОЛНЕНИЯ

Если еще не проделали это, снимите впускной воздуховод с воздухоочистителем (см. Снятие и установка компонентов впускного воздушного тракта). Также снимите верхнюю крышку привода ГРМ (см. Главу Двигатель). Выверните крепежные болты и снимите топливные трубки форсунок. Составители настоящего Руководства считают, что необходимо вывернуть крепежный болт (см. Главу Двигатель) и сдвинуть назад сборку маслоохладителя с целью обеспечения адекватного доступа к ТНВД, — приготовьтесь к сбору проливаемого топлива. Приведите коленчатый вал в положение 45° перед ВМТ поршня первого цилиндра (см. Главу Двигатель).
Выверните центральный винт прокачки, расположенный между штуцерами соединений четырех топливных трубок в задней части ТНВД.
Вверните насадку в заднюю часть насоса и установите циферблатный измеритель плунжерного типа, — данные инструменты (Opel КМ-798) должны иметься в распоряжении каждого дизелиста. Обнулите измеритель в положении хода плунжера, и надежно затяните стопорную гайку/ болт насадки.
Медленно вращая коленчатый вал в обоих направлениях, по показаниями измерителя определите нижнюю точку хода (НМТ). Добившись требуемого результата, обнулите измеритель. Медленно проворачивая коленчатый вал по часовой стрелке, добейтесь совмещения установочной метки шкива коленчатого вала с ответным указателем (положение ВМТ конца такта сжатия поршня первого цилиндра — см. Главу Двигатель). Проверьте снятое измерителем значение хода плунжера с требованиями Спецификаций. В случае необходимости ослабьте передние гайки и задние болты крепления насоса и, плавно поворачивая корпус насоса, добейтесь требуемого результата. Разворачивание насоса к двигателю приводит к снижению показаний, от двигателя — к увеличению. Добившись удовлетворительного результата, затяните передние гайки и задние болты с требуемым усилием. Поверните коленчатый вал на одну или три четверти оборота в нормальном направлении (по часовой стрелке), установите плунжер насоса в НМТ (см. выше п.7), затем обнулите измеритель. Медленно вращая коленчатый вал по часовой стрелке, добейтесь совмещения установочной метки на его шкиве с указателем (ВМТ поршней 1-го и 4-го цилиндров). Повторите проверку величины хода значения хода плунжера ТНВД. Если требуется корректировка, ослабьте гайки и болты крепления насоса и повторите процедуру (см. выше пп.9—10). Определив точное значение величины хода плунжера насоса (а, значит, и момент впрыска) выверните насадку и снимите измеритель. Установите центральный винт прокачки. Восстановите исходное подсоединение топливопроводов, — проследите, чтобы штуцерные гайки были затянуты с требуемым усилием. Если снимали, установите на место корпус маслоохладителя и затяните болт его крепления. Установите верхнюю крышку привода ГРМ, воздухоочиститель и впускные воздуховоды. «Прокачка» топливной системы производится автоматически, хотя процедура запуска двигателя может отнять несколько больше времени, чем обычно. Проверьте двигатель на наличие признаков развития утечек.

Двигатели 2.0 л

Инструменты, необходимые для проведения замены бензонасоса в машине

При замене топливного насоса “Форд Фокуса” или любого другого автомобиля необходимо придерживаться правил пожарной безопасности:

Недопустимо курить во время проведения работ.
Желательно ремонт осуществлять на открытом воздухе.
Нельзя использовать источники открытого огня.
Запрещается проверять функционирование топливного насоса, когда он расположен в баке.

Очень часто ремонт насоса проводить нецелесообразно, намного проще приобрести новый и установить его.

Инструментарий можно разделить на несколько категорий: для самого процесса замены, в качестве вспомогательных средств, дополнительные материалы.

ключи разных размеров;
плоскую и крестовую отвёртки;
плоскогубцы;
раздвижные щипцы.

технический аэрозоль универсального назначения (вэдэшка, или WD-40) либо другая подобная жидкость;
насос для подкачки колёс;
ветошь.

сеточка и насос;
шланг подачи топлива. Пригодится в том случае, когда замена бензонасоса давно не производилась;
уплотнительное кольцо из резины.

На первом этапе необходимо надеть перчатки. Имейте в виду, что топливный насос транспортного средства состоит в комплексной сборке с указателем расхода топлива и располагается в баке машины, вверху.

Снять крышку люка, находящегося в отсеке багажника машины.

Выполнять действия по замене топливного насоса рекомендуется в помещении с хорошей вентиляцией. Автомобиль должен быть отдалён от нагревательных устройств и источников пожаров.

В системе питания необходимо удалить остаточное давление.

Для того чтобы это произвести, следует от батареи убрать минусовой кабель, но машина при этом должна находиться на ровной территории.

Опустить или снять спинку заднего сиденья и убрать крышку пола.

На верхней части комплектации найти область соединения проводов и отсоединить их.

Отвернуть кольцо из пластмассы в отверстии бензобака с помощью раздвижных щипцов.

Итак, предпринятые выше действия выполнены, теперь вам остаётся последнее — это вытащить топливный насос и произвести его замену на новый агрегат.

После того как стекут остатки бензина, можно извлечь насос из бака машины и затем удалить прокладку.

Вынимаем бензонасос ВАЗНеобходимо таким образом достать сборку, чтобы не травмировать поплавок, находящийся на датчике. Если повреждения поплавка не избежать или на нём есть признаки попадания в него топлива, то следует его заменить на новый. Когда это не производится, то показания датчика показываются неправильно.

Теперь нужно отсоединить нижний стакан, он отщёлкивается.

Обычно в нём накапливается большой слой грязи. С помощью ветоши её можно убрать. Если вытащить стакан через отверстия насоса не получается, так как он выпадает в бензобак, то его можно удалить с применением демонтажа уплотнителя вручную.

Следующий этап — снятие фильтра (сеточки).

С помощью плоскогубцев нужно снять с направляющей стопорный штифт.

От топливного насоса отсоединить шланг.

В этом случае следует помнить, что резина может потерять эластичность, если замена была произведена давно, поэтому рекомендуется поменять шланг. Для этого срежьте его со штуцера в верхней области.

Открутить указатель расхода топлива и снять его с корпуса бензонасоса, после чего удалить клемму.

Весь процесс сборки нового бензонасоса состоит в обратном порядке манипуляций.После замены бензонасоса следует подключить аккумулятор машины и завести её на небольшой отрезок времени, затем проверить течёт ли топливо из всех соединений, если всё хорошо, то тогда можно закрыть крышку и поставить на место заднее сиденье.

Внимание!

Бензин, находящийся в бензобаке взрывоопасен. Поэтому автомеханики настоятельно советуют во время проведения работ по замене топливного насоса быть очень осторожным. Следуя этому правилу, вы обезопасите себя от неприятностей. Удачи!

Как проверить работу реле

Что такое реле бензонасоса? Это специальное приспособление, обеспечивающее подачу и прекращение электрического питания на бензонасос по команде электронного блока управления (ЭБУ). На тех транспортных средствах, на которых установлена система автоматической трансмиссии, при необходимости активации режима интенсивного ускорения задействуется реле.

Где оно располагается? Расположение реле зависит от модели и марки машины. На одних транспортных средствах оно располагается поблизости от блока, управляющего впрыском. На других — под приборной панелью рядом с блоком предохранителей. Есть и другие варианты.

Признаки проблем в работе

Управление топливным насосом при помощи реле совершается так: вставленный в замок ключ поворачивается, таким образом включается зажигание; после этого насос топлива работает примерно две-три секунды. Этого хватает для того, чтобы возникло давление в топливной рампе. Следом должен раздаться щелчок, означающий, что реле отключает механизм. После этого насос будет работать при выполнении двух условий: двигатель вращается стартером при запуске и мотор в дальнейшем работает самостоятельно. В момент выключения зажигания и остановки двигателя реле тотчас или по прошествии одной секунды отключает бензонасос.

Есть топливные системы, на которых бензонасос начинает работать не при повороте ключа зажигания, а тогда, когда автовладелец открывает дверь. Это помогает запустить мотор и создать требуемое давление внутри топливной системы заранее.

Из-за неполадок в работе реле устройство лишается необходимого питания. Он может жужжать или гудеть очень долго. Он не перестаёт работать спустя несколько мгновений после достижения требуемого уровня давления в топливной системе. Если есть неисправности в реле, то двигатель может вообще не завестись, поскольку насос не качает топливо. При постоянном жужжании или гудении автомобиля реле залипает и идёт расходование энергии аккумулятора на то, чтобы беспрерывно вращать моторчик насоса.

Как проверить своими руками

В первую очередь нужно найти предохранитель топливного насоса и его реле, чтобы проверить их работу. Реле может нагреваться и срабатывать несвоевременно или совсем не работать из-за проблем в работе предохранителя.

Проверка реле бензонасоса своими руками

Самые простые модели реле имеют 4 контакта. Два идут на подключение проводов от двигателя топливного насоса. Другие два предназначены для того, чтобы получать управляющий сигнал от электронного блока управления Проверяем наличие питания на управляющих контактах катушки реле — клеммы 85 и 86, поочередным касанием относительно минусового контакта аккумулятора. При наличии питания на одном из контактов лампа вспыхнет, что означает исправность управляющего контура Контакты реле имеют нумерацию, соответствующую стандартам DIN 72552. По этой причине их предназначение на электросхемах проводки всех автомобилей будет похожим Если управляющие клеммы 85 и 86 исправно работают, нужно проверить наличие напряжения (двенадцать вольт) на ножке 87 реле управления бензонасосом относительно массы. Если лампочка не загорается, нужно проверить целостность предохранителя цепи и проводки

Простейший способ испытания — установка работающего устройства. Ещё одним способом является подключение контрольной лампочки на место реле. Когда поворачивается ключ зажигания, лампочка должна светиться.

Ещё во время испытания можно установить перемычку на выводы. Если после поворота ключа зажигания насос начинает работать, это говорит о проблемах в работе устройства управления бензонасосом.

Ещё один метод испытания реле можно рассмотреть на примере Ваз 2110. Реле насоса топливной системы в этом автомобиле расположено возле предохранителя. Для диагностики нужно взять мультиметр или контрольную лампу с силой тока не превышающей 0,25 А.

После этого нужно по очереди измерить напряжение тока на выводах устройства

Одновременно важно фиксировать контакт, идущий к массе. Этим способом можно наверняка выяснить, требуется ли замена реле

Если же лампочка не светится, то с предохранителем всё в порядке. В данном случае нужно исследовать проводку, ведущую от реле к электронному блоку управления.

Не стоит исключать и то, что возможны неисправности в блоке управления мотором. Кроме того нужно знать, что в работе реле могут быть сбои, оно может не функционировать нормально или залипать из-за нарушения работы или некачественной установки сигнализации. Причина этого заключается в том, что устройства охраны и защиты от угона, осуществляющие блокировку, останавливают подачу электропитания бензонасоса.

Профилактика поломки заслонки

Чтобы в дальнейшем минимизировать риск выхода из строя заслонки рециркуляции на автомобилях Opel Astra, требуется искусственно уменьшить показатель момента электрического привода, который отвечает за работу элемента климатического оборудования.

Для снижения момента и мощности электропривода, в электрическую цепь устройства подключается стабилизатор тока.

Причём и здесь есть 2 варианта установки стабилизатора.

Первый включает в себя пару микросхем типа LM317, 2 резистора и также 2 диода. Резисторы используются с номиналом 8,2 Ом. Настройка стабилизатора выполняется на параметры тока 150 мА. Но не все могут справиться с самостоятельным изготовлением схемы. Тогда сам стабилизатор меняется на ещё один резистор. Но уже с номиналом 36 Ом и 2 Вт.

При этом важно учитывать наличие у резисторной схемы одного недостатка. Ток, проходящий через электропривод заслонки рециркуляции, будет непосредственно зависеть от напряжения, имеющегося в бортовой сети транспортного средства

В рассматриваемом случае это бортовая сеть автомобиля Opel Astra.

Второй вариант стабилизатора выполняется на основе:

светодиодного моста на 1А и 400V;
резистора на 8,2 Ом;
микросхемы типа LM317AEMP или D2PAK на 1 и 1,5 А соответственно;
разъёма PWL;
разъёма PWC.

Установленная заслонка рециркуляции воздуха

Собрав одну из схем стабилизатора для нормализации работы электропривода заслонки рециркуляции, перед установкой обязательно проводится проверка.

Разница в схемах заключается в том, что второй работы более компактный и простой в исполнении. При отсутствии навыков и опыта по сборке электросхем лучше обратиться за помощью к специалистам.

Проверка выполняется путём подключения амперметра к схеме, запитанной от аккумулятора. Если ток при первичной проверке составляет около 150 мА с погрешностью 3 мА, это считается нормой. Затем выводы стабилизатора меняются местами и ток проверяется ещё раз. От первого значения погрешность не должна превышать 3 мА. При значениях 153 и 147 мА можно считать стабилизатор функционирующим правильно.

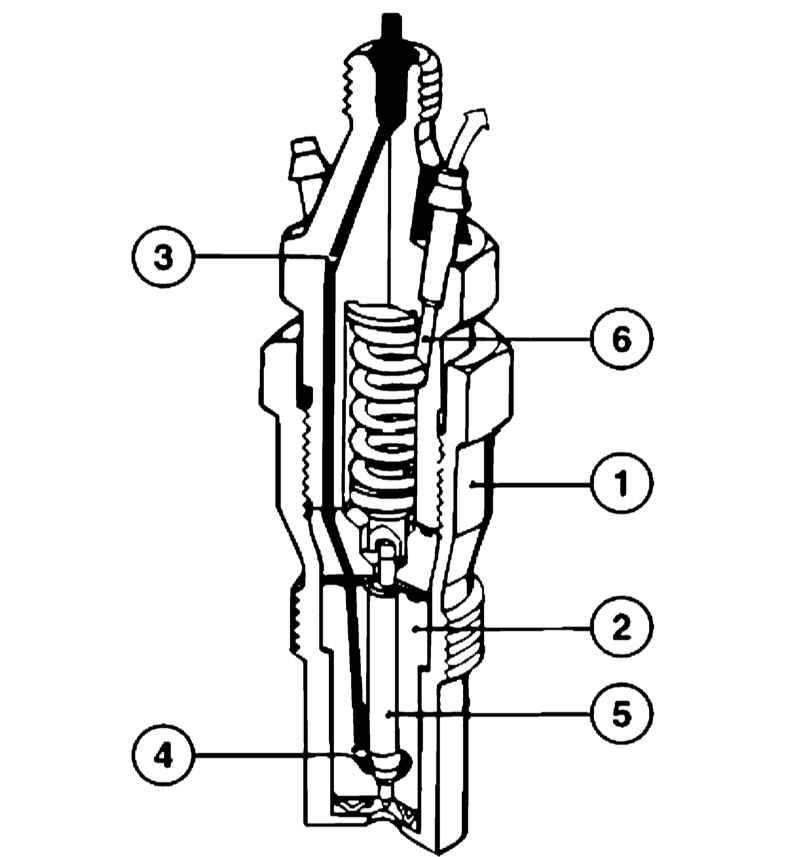

Снятие и установка форсунок Opel Astra A

Общие сведения

Неисправные форсунки могут вызвать сильный стук при работе двигателя и повредить подшипники. При неисправности форсунок двигатель нужно запустить и поочередно отворачивать накидные гайки у форсунок. Исчезновение стука укажет на вышедшую из строя форсунку. Неисправные форсунки можно также обнаружить при ускоренных оборотах холостого хода. Если при ослаблении накидной гайки у очередной форсунки обороты не изменяются, значит, эта форсунка неисправна. Кроме того, работу форсунок можно проверить с помощью специального манометра (в мастерской).
Признаки неисправности форсунок:
– отсутствие воспламенения;
– стук в одном или нескольких цилиндрах;
– перегрев двигателя;
– падение мощности двигателя;
– повышенный расход топлива.Снятие

Порядок выполнения

1. Очистите трубопроводы форсунок.

2. Отсоедините трубопроводы; накидные гайки отвернуть прорезанным накидным ключом, например Hazet 612-17х19.

Предупреждение

Не изгибать трубопроводы.

3. Отсоедините сливные трубопроводы.

4. Выверните форсунки с помощью торцевого ключа на 27 мм, например Hazet 450.

5. Снимите фасонную шайбу, теплозащитную втулку и медные уплотнительные шайбы.

Установка

Порядок выполнения

1. Установите новую уплотнительную шайбу под форсунку.

2. Установите теплозащитную втулку таким образом, чтобы меньший ее диаметр был обращен к головке цилиндра, т.е. вниз.

3. Установите дополнительное медную уплотнительную шайбу на теплозащитную втулку.

4. Вложить новую фасонную шайбу в теплозащитную втулку углублением вверх.

5. Вверните форсунки и затянуть моментом 70 Нм.

6. Затяните трубопроводы форсунок моментом 25 Нм.

Снятие

Порядок выполнения

1. Снимите впускной коллектор. Отсоедините трубопроводы высокого давления, отвернув накидные гайки прорезным накидным ключом, например Hazet 612-17х19.

Предупреждение

Не изгибать трубопроводы.

2. Отверните контргайки сливного трубопровода и снять его.

3. Выверните форсунки с помощью специального ключа Opel KM-728.

4. Снимите фасонную и уплотнительную шайбы.

Установка

Порядок выполнения

1. Положите новую уплотнительную и новую фасонную шайбы на отверстие под форсунку.
	2. Вставить форсунку в отверстие таким образом, чтобы метка 1 на форсунке совпала с меткой 2 на головке цилиндров.
3. Прижимы форсунок затянуть с помощью специального ключа Opel KM-728 моментом 50 Нм. Форсунку при этом удерживать гаечным ключом.
Предупреждение Нельзя поворачивать форсунку. Метки на форсунке и головке цилиндров должны совпадать.
4. Установите новые прокладки на сливном трубопроводе и затянуть его моментом 35 Нм.
5. Подсоедините трубопроводы и затянуть накидные гайки моментом 25 Нм.
6. Заменить уплотнительные прокладки на впускных патрубках и затянуть болты крепления патрубков моментом 30 Нм.

Видео про «Снятие и установка форсунок» для Opel Astra A

ФОРСУНКИ ЗАМЕНА УПЛОТНИТЕЛЬНЫХ КОЛЕЦ ОПЕЛЬ ВЕКТРА С (#MadMax)

Замена стаканчика форсунки на Opel Combo 1.7d

Модели бензонасосов автомобилей ВАЗ 2114/2115

Автомобили ВАЗ 2114/2115 оборудованы бензиновыми двигателями объёмом 1,5 см3 и 1,6 см3 с распределённой системой впрыска. Для подачи топлива используется погружной электрический бензонасос. Он является частью топливного модуля, установленного в верхней части бензобака (под задним сиденьем). В состав модуля, кроме насоса, входят топливонакопитель (стакан), фильтр грубой очистки и датчик уровня топлива с поплавком.

Для подачи топлива в автомобилях ВАЗ 2114/2115 используется погружной электрический бензонасос

Бензонасос ВАЗ 2114/2115 — это обычный электромотор постоянного тока в герметичном корпусе с односторонним клапаном на выходе. На валу электродвигателя расположена крыльчатка специальной формы. Её вращение и обеспечивает подачу топлива.

В состав топливного модуля входит бензонасос, топливонакопитель фильтр грубой очистки и датчик уровня топлива

Питание бензонасоса осуществляется от бортовой сети автомобиля. Электрическая цепь насоса, защищённая предохранителем, замыкается при помощи отдельного реле.

Как поменять фильтр на бензонасосе

Электрические топливные насосы для автомобилей ВАЗ производятся как отечественными («Утёс», СААЗ, «Пекар»), так и зарубежными фирмами. На последних модификациях ВАЗ 2114/2115 установлены насосы BOSH, отличающиеся высокой надёжностью, длительным сроком службы и сравнительно невысокой ценой.

Конструкция электрического топливного насоса ВАЗ 2114/2115

Каталожные номера штатных бензонасосов для ВАЗ 2114/2115:

2112–1139009–12 — для двигателей объёмом 1,5 см3;
2112–1139009–01 — для двигателей объёмом 1,6 см3;
580453453 (BOSH) — для двигателей объёмом 1,5 и 1,6 см3.

Указанные модели отличаются рабочим давлением. Первые способны создавать в топливной системе давление 2,8–3,2 кПа, вторые — 3,7–3,9 кПа. Топливные насосы BOSH рассчитаны на 3,5 кПа.
