Инструкция по ремонту механизма

Как выполнить ремонт компрессора кондиционера в автомобиле Опель Вектра B или любой другой модели:

1. Автомобиль надо загнать на яму или эстакаду. Залезьте под днище машины и выкрутите болт, который крепит прижимную пластину. Одной рукой держите саму пластину, а другой выкручивайте винт, для этого вам потребуется ключ-звездочка.
2. При демонтаже пластины будьте аккуратны. В зависимости от конструктивных особенностей авто, количество регулировочных шайб может быть две или одна. Не потеряйте их при снятии.
3. После демонтажа пластины необходимо снять приводной ремешок, для этого потребуется ключ-многогранник на 19. Потяните ремешок вниз и снимите его.
4. Сам шкив фиксируется при помощи стопорного кольца. Демонтируйте шкив и визуально осмотрите подшипниковое устройство. Если вы заметили на нем следы износа, то лучше сразу же поменяйте, чтобы не столкнуться с такой необходимостью в ближайшем будущем.
5. Второе стопорное кольцо фиксирует электромагнитную муфту. Если вы хотите проверить ее работоспособность, то воспользуйтесь для этого мультиметром. Если же вы уверены в том, что вышла из строя именно муфта, то замените ее на новую. Дальнейшие действия по сборке производятся в обратной последовательности.

Фотогалерея «Ремонт муфты своими руками»

1. После снятия прижимной пластины демонтируйте приводной ремешок.

2. Демонтируйте шкив, который фиксируется при помощи стопорного кольца.

3. Извлеките электромагнитную муфту и произведите ее замену на новую.

С чего начинать проверку

Система кондиционирования автомобиля Опель Астра h состоит из механической и электрической части, вот их и следует проверить

Обратите внимание на наличие фреона в системе, а также на работоспособность компрессора. Иногда происходит его заклинивание после износа подшипников на его рабочем валу

Их можно заменить самостоятельно, после разборки этого узла. При работающем двигателе посмотрите на вал компрессора. Если он вращается, можно предположить о том, что эта часть работоспособна.

Наличие хладагента лучше всего проверять в сервисных пунктах, где его откачают, взвесят, а потом, добавив недостающее количество, закачают обратно в систему. Утечки хладагента чаще всего происходят из-за повреждения трубопроводов или радиатора. Если такое обнаруживается, то повреждённые детали ремонтируют или меняют новыми. Изделия из алюминия можно заварить аргонодуговой сваркой.

Неисправная помпа

Регламентное время замены водяного насоса на Opel Astra H – 90000 километров. Обычно эту операцию выполняют при замене ремня ГРМ. Но в ряде случаев замена может потребоваться намного раньше – у помпы может «полететь» подшипник или появиться люфт вала. Обычно возникновение этих неисправностей сопровождается характерным визгом, так что диагностирование поломки водяного насоса, из-за которого в Opel Astra H начинает плохо греть печка, несложно.

Чего не скажешь о её демонтаже, предполагающем выполнение следующих манипуляций:

• слива охлаждающей жидкости;
• демонтажа корпуса воздухофильтра;
• снятие ремня ГРМ;
• демонтажа самого водяного насоса;
• установки на подготовленное штатное место новой помпы.

Поскольку на большинстве автомобилей насос, прокачивающий ОЖ по магистрали, запитывается от коленвала, этот узел и располагается в районе приводного ремня. С точки зрения ремонтопригодности такое расположение насоса вполне можно назвать удачным.

Отметим, что если расположение помпы на Astra H с разными силовыми агрегатами одинаково, то алгоритм демонтажа в каждом случае имеет свои особенности, поэтому рассмотрим все возможные случаи. Набор необходимых расходников/инструментов при этом будет тоже одинаковым:

• пассатижи;
• Torx-ключ на Т30/Т45;
• головка на 10.

Последовательность действий по замене помпы на моторе Z18

Главной отличительной особенностью этого двигателя является зубчатый привод водяного насоса, а не ременной. Это делает необязательной постановку машины на эстакаду при выполнении ремонтных работ, не нужно также демонтировать переднее колесо – зубчатая передача позволяет произвести монтаж/демонтаж помпы без этих дополнительных манипуляций.

Приводим порядок замены неисправного водяного насоса:

• сливаем антифриз из расширительного бачка (отсоединяем два патрубка) и радиатора;
• ослабляем ролик, открутив затянутый болт, что позволяет снять со шкива водяного насоса зубчатый приводной ремень;
• откручиваем болты крепления помпы к двигателю;
• ослабляем хомуты и отсоединяем патрубки;
• демонтируем сам насос;
• посадочное место тщательно зачищаем, обезжириваем и наносим герметик;
• устанавливаем новую прокладку;
• ставим новый водяной насос, следя, чтобы штуцер маслонасоса вошел в паз, затягиваем крепёжные болты;
• заливаем свежую ОЖ.

Перед подсоединением патрубков убеждаемся, что их состояние удовлетворительное, в противном случае ставим новые шланги.

Демонтаж помпы на силовом агрегате Z16

Основное отличие мотора Z16XER от Z18 – наличие обычной ременной передачи вместо зубчатой. Сама помпа также несколько иной модификации, но это отличие не принципиально. Алгоритм замены:

• отсоединяем отрицательную клемму АКБ;
• сливаем антифриз, как в предыдущем случае, из радиатора охлаждения и расширительного бачка;
• демонтируем воздушный фильтр;
• ослабляем натяжной ролик, что позволит сбросить ремень, однако следим, чтобы коленвал при этом не провернулся;
• отсоединяем патрубки от водяного насоса;
• отвинчиваем пять болтов, удерживающих помпу на блоке цилиндров, а также три болта крепления к шкиву;
• снимаем нерабочий насос;
• тщательно зачищаем посадочное место от грязи и остатков старой прокладки;
• наносим небольшое количество герметика;
• устанавливаем новую прокладку и помпу;
• все остальные работы выполняются в обратной последовательности.

Замена водяного насоса на моторе Z14

Если на Opel Astra H плохо греет печка по причине неисправности помпы, то на модификации с двигателем Z14XER её замена производится сложнее всего, в силу особенностей конструкции ГРМ, а также элементов системы охлаждения. Приводим последовательность действий:

• сливаем антифриз по такой же схеме, как в предыдущих случаях;
• демонтируем правую опору силового агрегата;
• снятие ремня происходит так же, как на 16 моторе;
• выкручиваем болты крепления насоса. Поскольку здесь они имеют разную длину, их расположение следует как-то отметить, чтобы не ошибиться при обратной сборке;
• в дальнейшем все операции аналогичны предыдущему случаю.

Отметим, что при покупке новой помпы вы получаете комплект, в который входят и крепёжные болты.

Неисправности печки Opel Astra H и их самостоятельное устранение

Эту модель никак нельзя отнести к старожилам мирового авторынка. 10-летний возраст не позволяет утверждать, что все неисправности имеют возрастную причину. Скорее всего, если у вас возникла необходимость в ремонте автомобиля, то это вызвано особенностями его эксплуатации (наверняка у вас сразу же возникли ассоциации с качеством отечественных дорог, горючего и других расходных материалов).

Всё сказанное справедливо и в отношении печки Opel Astra Н, принцип работы которой стандартен для всех современных машин. Её неисправная работа – это не только снижение комфортности нахождения в салоне в зимнее время года, но и факт частого запотевания стёкол. Поиск причин плохого обогрева печки Opel Astra H затрудняется в силу того, что сам отопитель состоит из множества деталей (вентилятора с электромоторчиком, радиатора, краника печки, резистора, предохранителя, салонного переключателя), а его надлежащее функционирование зависит также от работоспособности других компонент системы охлаждения (помпы, термостата, наличия завоздушенности/течей магистрали).

Наличие комплектации с кондиционером означаем, что в данном случае отопитель интегрирован и в схему работы климатической системы, что ещё больше усложняет диагностику отопителя.

Но если обобщить перечень основных неисправностей печки, то он будет вполне стандартным:

• воздушные пробки в СО;
• заклинивание термостата;
• неработоспособный водяной насос;
• загрязнение радиатора отопителя/салонного фильтра;

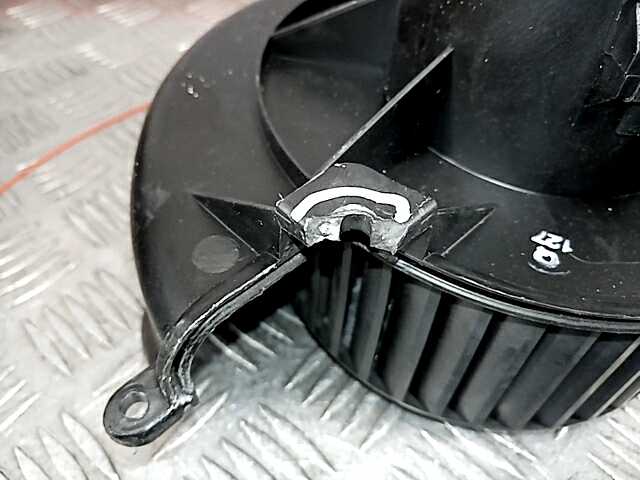

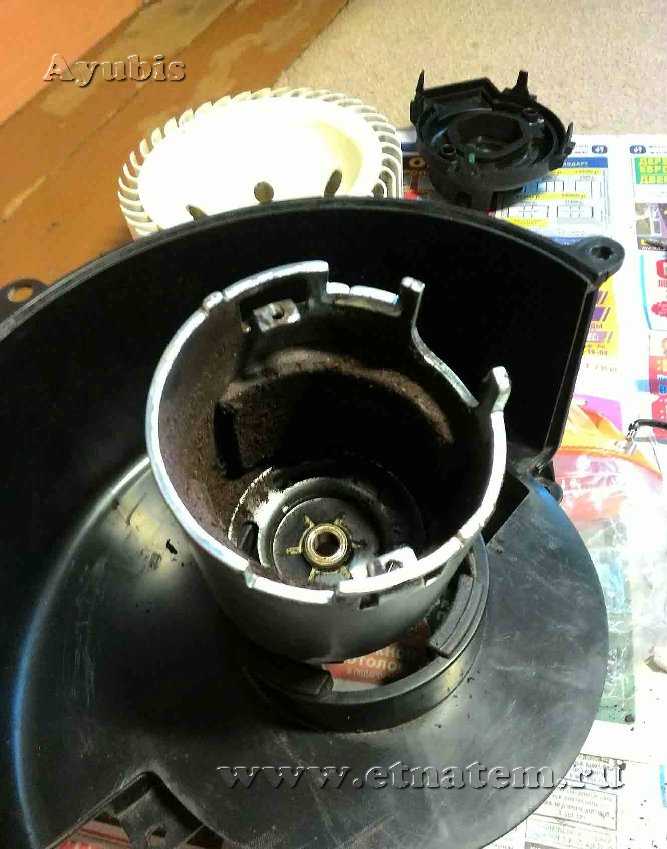

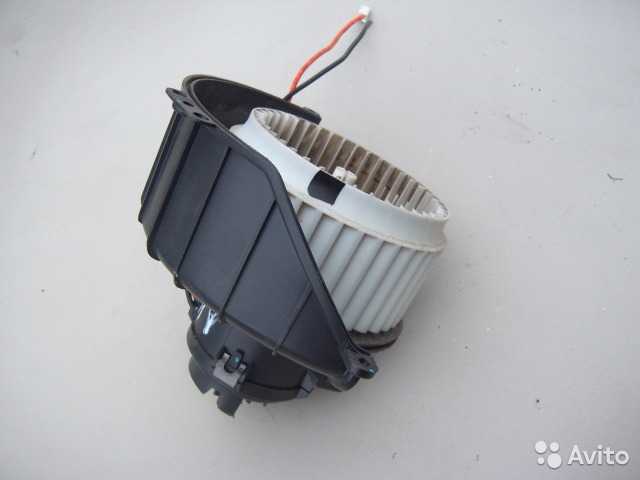

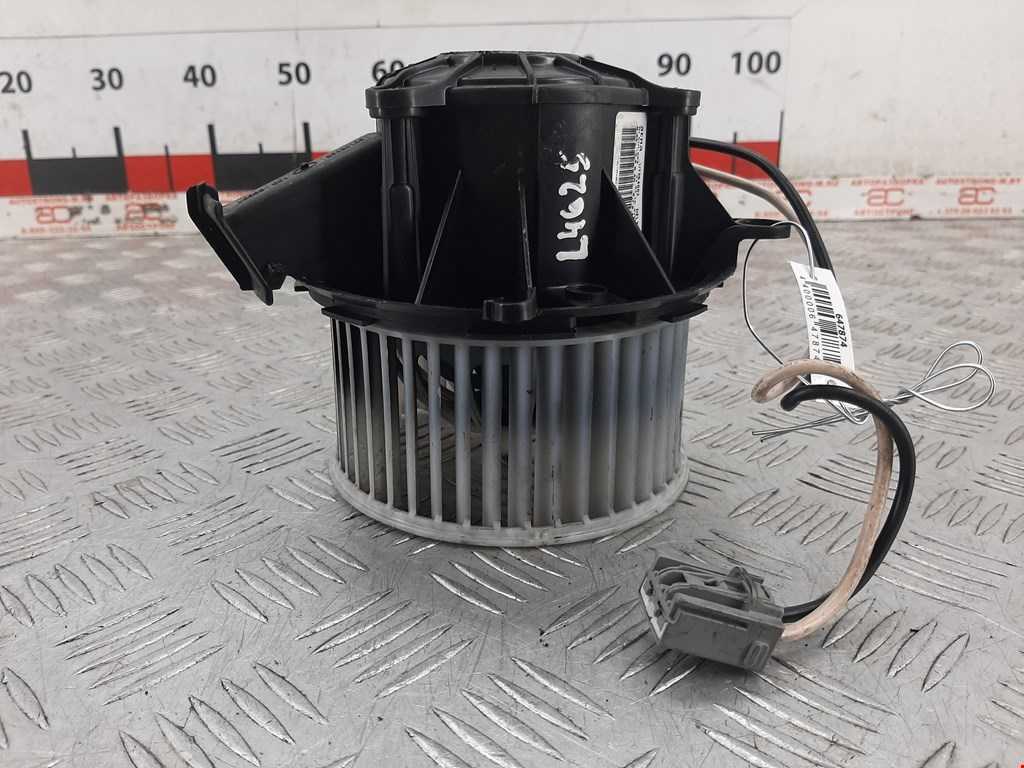

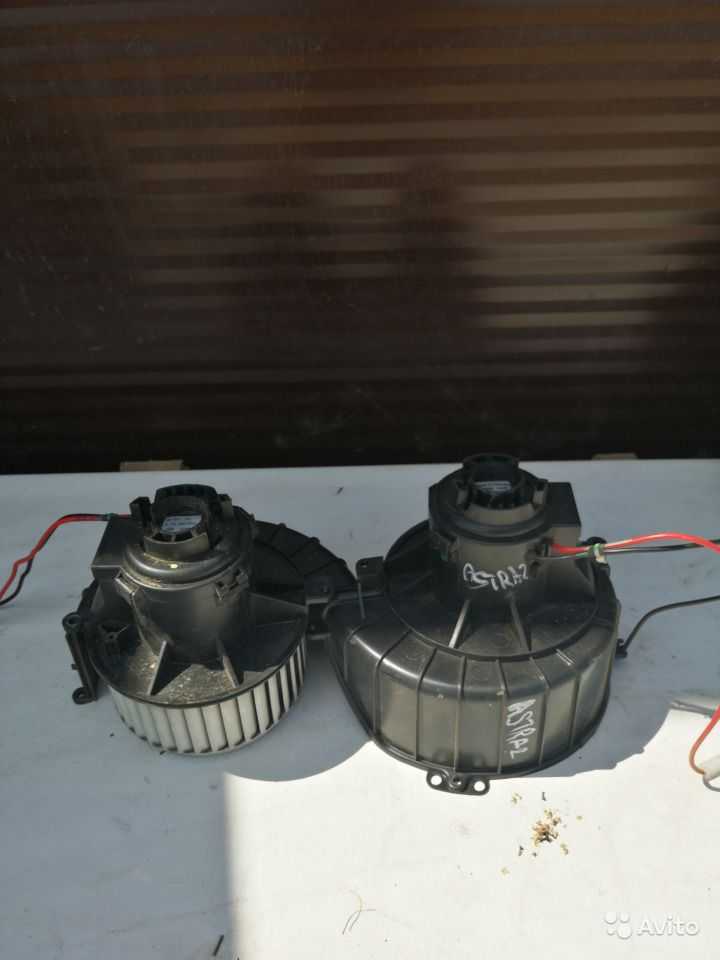

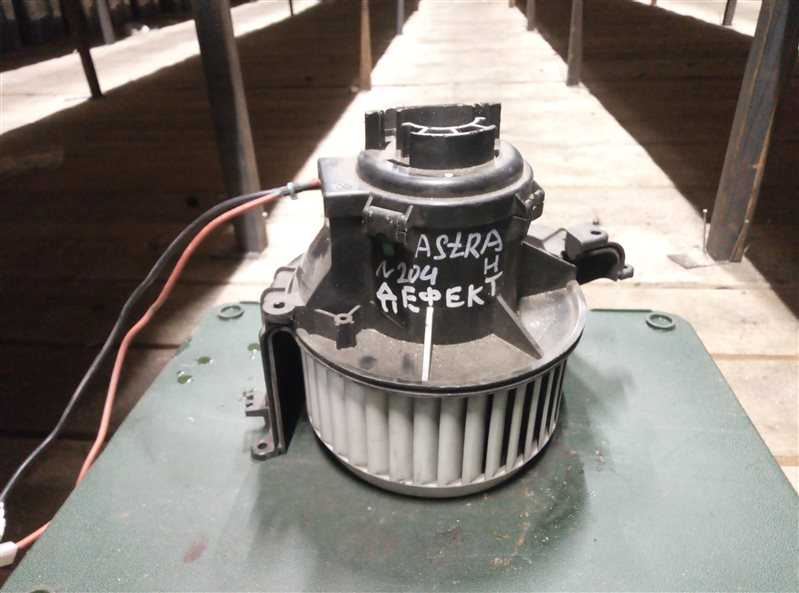

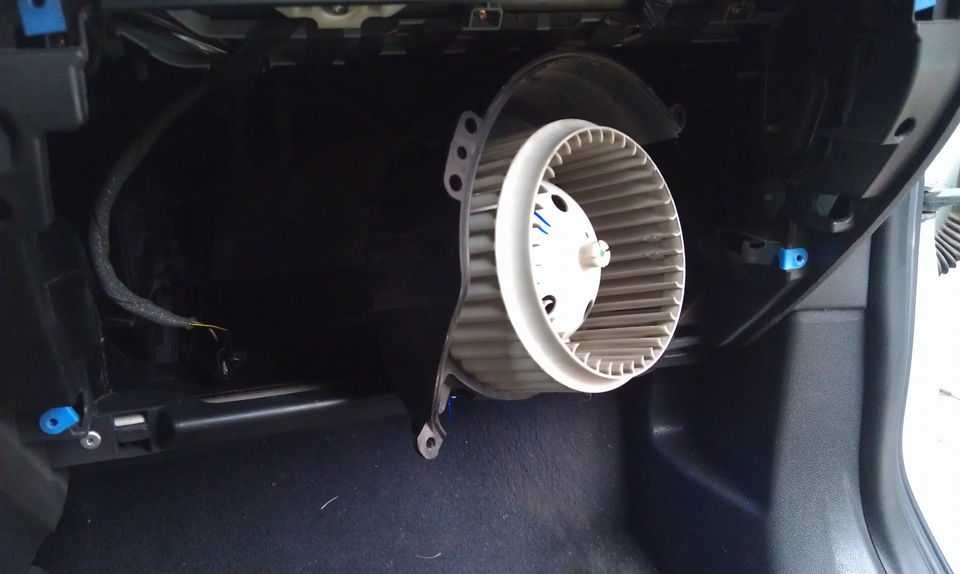

• поломка вентилятора.

Полагаем, что такую проблему, как завоздушенность системы охлаждения, должен уметь решать любой автовладелец, независимо от опыта.

А вот с другими неисправностями дела обстоят намного сложнее.

Замена или ремонт компрессора?

Компрессор в Опель Астра – сложноустроенный элемент оборудования автомобиля. Принцип его работы заключается в циркуляции хладагента по замкнутой системе. Отсюда, если не будет гарантирована её герметичность, агрегат может начать плохо работать или вовсе перестать функционировать.

Ремонтом компрессора проблема обычно не решается. Поэтому при подозрении на неисправность, нужно незамедлительно обращаться в автосервис для замены элемента.

Вместе с работой по смене, опытные мастера также проведут диагностику некоторых соседних узлов, заправят агрегат новым хладагентом, проверят на функциональность муфту и подшипник компрессора.

Забитый радиатор

Для возрастных автомобилей это, пожалуй, проблема №1, если речь заходит о том, что печка Opel Astra H дует холодным. О причинах этого явления много говорить не будем, они известны – использование летом воды вместо тосола, а также частая доливка антифриза другой марки. Накипь, забивающая соты печного радиатора, появляется и растёт постепенно, поэтому обычно проблема вскрывается с наступлением холодов. Можно попробовать прочистить радиатор, имеются даже рецепты промывки без его снятия. Но, как показывает практика, это не всегда даёт ожидаемый эффект, да и радость от ожившей печки будет недолгой: наличие оставшегося на сотах радиатора «атеросклероза» спровоцирует быстрое нарастание загрязнителей до прежних размеров.

Так что снимать радиатор всё же придётся: или чтобы подвергнуть его основательной чистке, которая выполнятся только в стационарных условиях, или чтобы убедиться в том, что он ремонту не подлежит.

Итак, алгоритм демонтажа отопителя:

• снимаем центральный тоннель (мы уже знаем, как это делать);
• открывается доступ к панели отопителя, нижняя часть которой крепится саморезами. Откручиваем их головкой на 5.5;
• чтобы демонтировать нижний поддон, нужно также открутить пробку дренажного слива кондиционера. Проблема в том, что она крепится двумя саморезами со стороны моторного отсека, но если приподнять перед машины, то к ним можно добраться снизу. Разумеется, это опасно и лучше, чтобы автомобиль стоял на эстакаде или подъёмнике;
• вытаскиваем поддон, потянув его в сторону рычага коробки (зафиксировав вторую или четвёртую передачу);
• открывается доступ к радиатору отопителя, который удерживается небольшими фиксаторами за патрубки печки. Поскольку пространство для работы ограничено, чтобы открыть эти фиксаторы отвёрткой, нужно изловчиться. Если защёлка повёрнута в другую сторону – просто прокрутите фиксатор, пока она не станет доступна;
• скорее всего, будут проблемы и со снятием патрубков, поскольку прокладки прикипают и к стенкам штуцера, и к самим шлангам;
• после того, как вы вытащите радиатор, внутреннюю поверхность патрубков нужно будет зачистить, и это тоже будет нелегко.

Теперь можно приступать к осмотру радиатора, и если его состояние не вызывает у вас особых подозрений (например, не видно следов коррозии), можно попытаться его промыть по всем правилам (многократно, с применением разных чистящих средств, с длительным отмачиванием и т.д.). Вы без труда можете отыскать не менее десятка способов очистки внутренностей печного радиатора от загрязнений и использовать несколько из них (или один, или все).

Но… Если вы хотите получить гарантированный результат (тепло в машине), лучше не поскупиться на приобретение нового печного радиатора, благо стоит он не так дорого (неоригинальный – в пределах 1000 рублей).

Останется установить его на штатное место и выполнить сборку в обратной последовательности. При наличии средних навыков ремонта автомобиля на эту операцию уходит в среднем 4-6 часов. Примерно столько же времени вы потратите, если захотите выполнить эту операцию на автосервисе, где с вас возьмут примерно столько же, если не больше. Так что существенная экономия налицо!

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Руководство по уходу и заправке

Новые автомобили Астра G, J и другие модели оснащены кондиционерами, которые полностью заправлены и исправно работают. Проблемы могут возникнуть при покупке подержанной машины или после продолжительной эксплуатации. Может потребоваться заправка кондиционера фреоном.

Заправку можно выполнить в домашних условиях, процедура состоит из последовательности шагов:

1. Сначала необходимо осмотреть автомобиль в поисках утечек. Если в этом есть необходимость систему нужно промыть.
2. Далее нужно тест-коннектор соединить с баллоном, в котором содержится смесь масла и хладогента.
3. Быстроразъемную муфту тест-корректора следует присоединить к штуцеру системы кондиционирования. Найти штуцер несложно. Он находится в области трубопровода нижнего давления на участке между компрессором и испарителем. Определить его можно по пылезащитному колпачку, он либо синего, либо черного цвета.
4. Если система была разгерметизирована, необходимо откачать воздух и влагу из системы с помощью вакуумного насоса.
5. Теперь можно заправить систему хладагентом.

При включенном кондиционере стрелка манометра должна находиться в синем секторе, в районе отметок 25-45 psi. Если стрелка после заправки не поднялась до необходимого уровня, лучше обратиться к специалистам в автосервис.

Чтобы кондиционер исправно функционировал, необходимо соблюдать ряд правил по его уходу и эксплуатации. Необходимо регулярно пользоваться системой кондиционирования. Даже в зимний период хотя бы раз в месяц нужно включать кондер на 15 минут. Перед тем, как включить кондиционер зимой, нужно хорошо прогреть машину.
