Opel Astra F Звездочки распределительных валов (все модели, кроме Х XEL)Ремонт Опель (Opel) своими руками, пошаговая инструкция, фото и видео, схемы, характеристики

Установка

Двигатели 1.7 л DOHC

Если выпускной распределительный вал заменялся, придется приобрести приспособление Vauxhall KM-6092 для сжатия пружины компенсационной шестерни перед установкой.Затягивание гаек в произвольном порядке чревато разрушением крышек опорных подшипников распределительного вала, при этом придется менять всю головку цилиндров, поскольку она отливается и обрабатывается совместно с крышками опор, и крышки в индивидуальном порядке на рынок не поставляются.Замена сальника распределительного вала (двигатели 1.7 л)Снятие и установка натяжителя ремня и зубчатых колес привода ГРМ (двигатели 1.7 л)Снятие и установка ремня привода ГРМПроверка и регулировка зазоров клапанов (двигатели 1.7 л DOHC)Снятие и установка крышки газораспределительного механизмаСистемы питания и выпуска

Двигатели 2.0 л

Системы питания и выпускаЗатягивание гаек в произвольном порядке чревато разрушением крышек опорных подшипников распределительного вала, при этом придется менять всю головку цилиндров, поскольку она отливается и обрабатывается совместно с крышками опор, и крышки в индивидуальном порядке на рынок не поставляются.
Проверка и регулировка фаз газораспределения (двигатели 2.0 л)
Снятие и установка натяжителей цепей привода ГРМ (двигатели 2.0 л)Текущее обслуживаниеСнятие и установка крышки газораспределительного механизмаСистемы питания и выпускаТормозная система

Надежность, слабые места, ремонтопригодность

Как и другие модели двигателей у X16XEL есть ряд особенностей, минусов и несколько слабых мест. Основные проблемы:

  1. Часто слетают сальники клапанов с направляющих, но этот дефект есть только на ранних версиях.
  2. При определенном пробеге автомобиль начинает потреблять масло, но для ремонта многие станции рекомендуют произвести раскоксовку, которая не дает положительного эффекта. Это частая причина такого типа ДВС, но она не указывает на потребность в капитальном ремонте, производителем установлена норма потребления около 600 мл на 1000 км.
  3. Слабым местом можно считать ремень ГРМ, за ним нужно тщательно следить и своевременно его менять, в противном случае при обрыве гнутся клапана, и владельцу предстоит дорогостоящий ремонт.
  4. Нередко появляется проблема с нестабильностью оборотов или потери тяги, для решения задачи необходимо очистить клапана ЕГР.
  5. Под форсунками часто пересыхают уплотнители.

В остальном проблем и слабых мест больше нет. Модель ДВС можно отнести к средней, а если заливать качественное масло и постоянно следить за агрегатом с плановым обслуживанием, то срок эксплуатации будет в разы больше, чем заявлено заводом изготовителем.

Что касается технического обслуживания, то рекомендуется делать диагностирование каждые 15000 км, но завод советует следить за состоянием и осуществлять плановые работы через 10000 км пробега. Основная карта по обслуживанию:

  1. Замена масла и фильтра делается после 1500 км пробега. Это правило необходимо использовать после капитального ремонта, ведь новый ДВС уже невозможно найти. Процедура помогает притереться новым деталям.
  2. Второе ТО делают через 10000 км, с повторной заменой масла и всех фильтров. Сразу проверяется давление ДВС, настраиваются клапана.
  3. Следующее обслуживание будет на 20000 км. Стандартно меняется масло и фильтра, проверяется работоспособность всех систем двигателя.
  4. На 30000 км ТО заключается только в замене масел и фильтров.

Агрегат X16XEL относится к весьма надежным с большим ресурсом, но для этого владельцу необходимо обеспечить должный уход и обслуживание.

Простая замена ремня ГРМ на Opel Astra H 1,6 Z16XER

Наконец то мой старый знакомый поменял свое ржавое ведро на нормальный автомобиль и сразу приехал к нам на пост продажное ТО. Итак, мы имеем Opel Astra H 1,6 Z16XER замена ремня ГРМ, роликов, масла и фильтров.

Поскольку это опель то нам понадобится помимо обычных ключей еще и головки Torx, но они давно уже есть в каждом наборе инструментов. Так же сделаем фиксатор муфт изменения фаз газораспределения из болта на восемь и двух шайб, если кому-то этот способ кажется ненадежным, то можете купить фиксаторы в любом интернет магазине всего за 950 рублей. Оговоримся сразу, что если автомобиль оборудован МКПП, то трудностей не будет, а вот если робот, то придется либо мастерить фиксатор коленвала, либо использовать пневмогайковерт. Помпу не меняем поскольку она приводится в действие ремнем генератора. На замену ремня ГРМ было потрачено полтора часа и одна кружка чая.

Собственно, сам пациент.

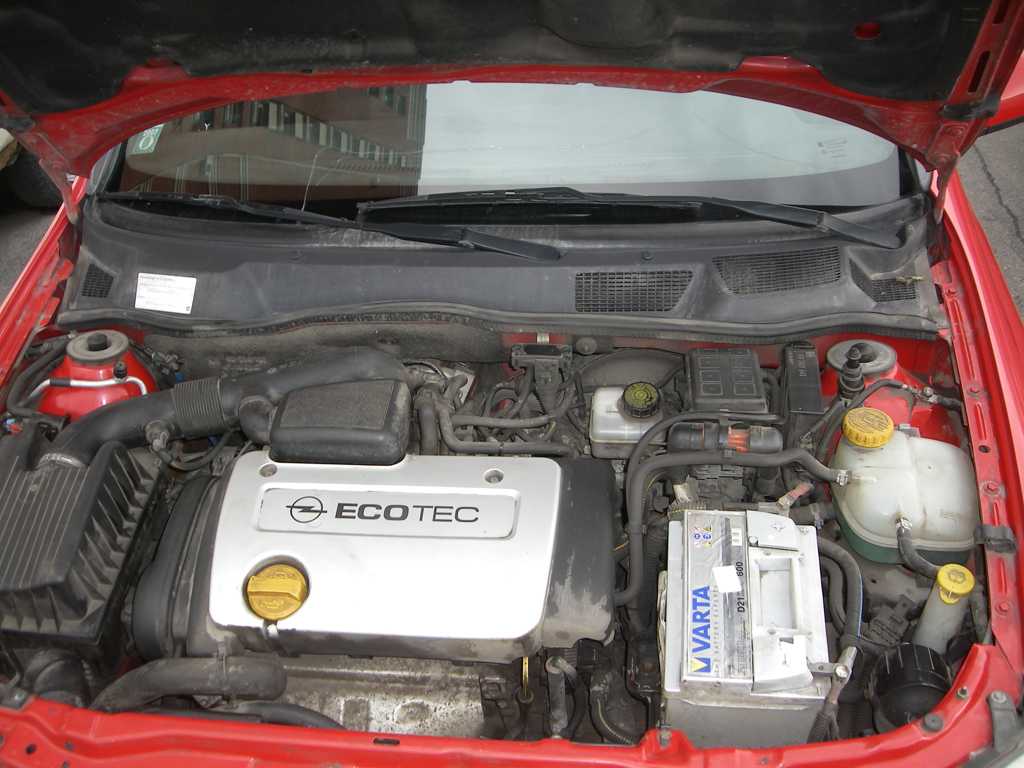

Под капотом двигатель объемом 1,6 литра по имени Z16XER.

Для начала отсоединяем воздушный фильтр с патрубками от дроссельной заслонки.

Снимаем переднее правое колесо, боковую пластиковую защиту и поддомкрачиваем двигатель через дощечку. Снимаем ремень генератора, ключом на девятнадцать, за специальный выступ, поворачиваем натяжной ролик, тем самым ослабляем ремень. На фото он уже снят.

Снимаем подушку двигателя.

Снимаем верхнею защитную крышку ремня ГРМ.

Снимаем среднею часть пластиковой защиты.

Выставляем верхнею мертвую точку. Проворачиваем коленвал за болт, обязательно по часовой стрелке, до момента совпадение меток на шкиве коленвала и нижней защиты. Видно не очень, но найти их не составит труда.

Вверху на муфтах распредвалов метки тоже должны совпасть.

Откручиваем болт шкива коленвала. Если трансмиссия ручная, то проблем особых эта процедура не составит. Подставляем под колеса упоры, включаем пятую, в тормозной диск под суппортом вставляем специально обученную отвертку и легким движением руки откручиваем болт. А вот если робот как в нашем случае, то тут нам помогает гайковерт, ну а если токового не имеется мастерим фиксатор шкива коленвал. В уголке сверлим две дырки на восемь и вставляем туда два болта затянув их гайками, эти болты в итоге вставляем в отверстия в шкиве. Размеры вы получите сами, померив расстояние между дырками. На фото фиксатор изображен схематично, красным прямоугольником, отверстия можно использовать любые.

Снимаем шкив и нижнею защиту ремня ГРМ. Слева мы видим натяжной ролик, справа обводной.

Проверяем метки распредвалов и, если они ушли подводим их. На звездочки коленвала метки в свою очередь тоже должна совпасть.

На распредвалы устанавливаем наш русский фиксатор и помечаем старый ремень, на всякий случай.

Шестигранником поворачиваем натяжной ролик ремня ГРМ против часовой стрелки, тем самым ослабляя ремень и снимаем ремень и ролики.

Приступаем к установке.

Ставим на место новые ролики, причем у натяжного ролика имеется выступ, на корпусе, который должен попасть в паз при установке.

Еще раз проверяем все метки и устанавливаем новый ремень ГРМ, сначала на звездочку коленвала, обводной ролик, распредвалы и оттянув натяжной ролик на него. Не забываем про направление вращения указанное на ремне. Снимаем наш фиксатор.

Проверяем метки и установив на место нижнею защитную крышку и шкив коленвала проворачиваем двигатель два оборота и снова проверяем все метки. Если все совпадает, устанавливаем все оставшиеся детали в порядке обратном снятию. В принципе нечего сложного тут нет, главное внимательность.

Возможность тюнинга

Что касается тюнинга, то проще и дешевле всего установить:

  1. Холодный впуск.
  2. Выпускной коллектор 4-1 с удаленным катализатором.
  3. Заменить стандартный выхлоп на прямоточный.
  4. Сделать прошивку блока управления.

Такие дополнения помогают повысить мощность примерно до 15 л.с. Этого вполне достаточно для увеличения динамики, а также изменения звука работы ДВС. При большом желании сделать более быстрый автомобиль, рекомендуется купить распредвал Dbilas dynamic 262, подъем 10 мм и заменить впускной коллектор аналогичного производителя, а также настроить блок управления для новых деталей.
