Начальная стадия поломки z18xer — дизельный звук при запуске
Начальным симптомом данной проблемы станет дизельный шум при запуске двигателя, который пройдёт через несколько секунд. В чём же причина такого шума? Это начинают шуметь муфты механизма изменения фаз. Как показывает практика, они начинают шуметь из-за недостатка масла или из-за некачественного моторного масла, к которому очень чувствителен данный механизм. Некачественное масло после остановки двигателя стекает обратно в поддон, не образуя на поверхности качественную плёнку, из-за этого начинается повышенный износ, который и приводит к последующему нарастающему шуму.
Также отсутствие масла может быть вызвано другой причиной- на управляющих клапанах, которые дозируют давление масла, поступающего к механизму, есть фильтрующие сеточки. Со временем эти сеточки засоряются, и маслу сложнее через них пробраться, в результате механизм изменения фаз работает на сухую.
В принципе, причина одна- отсутствие масла в достаточном количестве, не важно, что вызывает данную причину. По началу, когда износ ещё небольшой или его ещё нет, замена масла и простая прочистка узла может решить проблему
Если с проблемой не начать сразу бороться, то дизельный шум на X18XER и X16XER будет сопровождать в течение всего времени работы двигателя, а не только при запуске холодного двигателя. Это произойдёт вследствие износа муфт механизма изменения фаз. Тогда муфты будут болтаться, зазор будет огромным, и никакими присадками это не исправишь, только замена. Под замену сразу попадают шестерни, регулирующие клапана и сопутствующие расходники. Сразу можно заменить ремень ГРМ, всё равно его снимать. Ниже- список деталей с их номерами.
Новые детали фазорегуляторов двигателя Opel
Для начала немного теории.

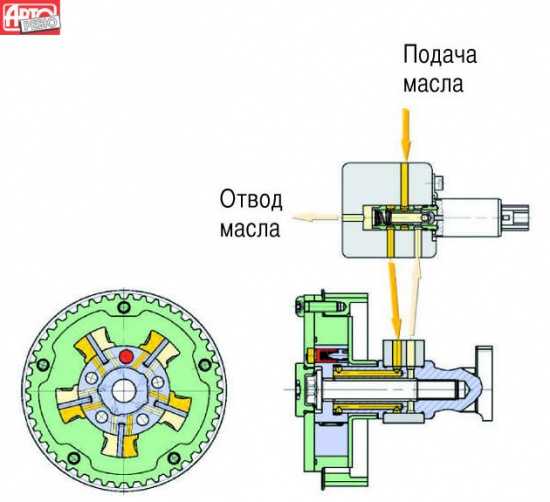

Фазорегулятор представляет из себя конструкцию шестерен, которые могут изменять свое положение относительно вала под действием давления масла. Управляет всем этим устройством ЭБУ через электромагнитные клапана.
Клапанов два, и каждый из них устновлен соответственно на шестернях впускного и выпускного распределительных валов.
У клапанов старого образца (GM 12992408) шток сделан из твердого металла, а стакан, в котором ходит шток – из мягкого.И имеется предположение, что твердым штоком нарабатывается металл и происходит заклинивание штока в посадочном месте
В результате чего начинается шум фазорегуляторов, и даже “дизеление” двигателя.
У нового клапана (GM 12 35 299 / 55 567 050) и корпус и шток сделаны из твердого металла, кроме того имеются и визуальные конструктивные различия с расположением и диаметром отверстий.
Для сравнения, новый (вверху) и старый (внизу) клапаны:
Кроме клапанов, меняются сдедующие детали:
№29 GM 55567049 Шестерня распредвала впускная (нового образца)№31 GM 55567048 Шестерня распредвала выпускная (нового образца)№33 OPEL 2005086 Болт электромагнитоного клапана 2шт№30 OPEL 0636924 Втулка шестерни распредвала 2шт (поставляются в комплекте с шестернями №29 и №31)№34 OPEL 5636971 Винт, torx, m10 x 80, зубчатое колесо к распредвалу 2шт (можно использовать старый)№35 OPEL 0636930 Сальник распредвала 2шт№5 OPEL 5607980 Прокладка клапанной крышки
56 36 974 55 557 288 Крышка болта шестерен распредвалов. Менять обязательно. 2шт.
Новые и старые шестерни взаимозаменяемы, но отличаются между собой
Впускная (слева) и выпускная (справа) шестерни 3-го поколения. Обратите внимение на толщину пробок:
Положение ограничивающего бортика при этом осталось прежним. Отчетливо видно как измененая толщина компенсируется пробками
Обратите внимание на крышку ремня ГРМ. Она имеет утолщение в районе шестерни выпускной (№31) всех вариантов! А вот в районе впускной шестерни (№29) этого выступа нет
Для компенсации толщины новой шестерни и пришлось сделать более тонкую пробку. Это более логичное решение нежели вместе с шестернью менять и крышку ГРМ.
Ниже приводятся каталожные номера деталей для различных моделей двигателей:
Замена фазорегулятора Опель Астра Н Z16XER в автосервисе
Менять систему фазорегулятора необходимо в автосервисе, где имеется специальное оборудование и обученный персонал, который способен не только распознать неисправность, но и квалифицированно поменять неисправные механизмы.
Если в СТО нет приспособлений, которые фиксируют валы в определенном положении, автолюбителю рекомендуется обратиться в другой автосервис. Также владельцу Опель Астра Н необходимо знать, что клапаны и шестерни отремонтировать невозможно. Их только меняют на новые. Сейчас выпускаются модернизированные не только клапаны, но и шестерни, срок службы которых увеличен. Наши специалисты рекомендуют вместе с заменой шестерней и клапанов заменить ремень ГРМ.
Список деталей для замены.
- Клапан электромагнитный фазорегулятора (нового образца) 2 штуки (выпуск/впуск) GM 12 35 299 / 55 567 050
- Шестерня распредвала впускная (нового образца) GM 55 567 049
- Шестерня распредвала выпускная (нового образца) GM 55 567 048
- Болт электромагнитного клапана 2 штуки OPEL 20 05 086
- Втулка шестерни распредвала 2 штуки OPEL 0636924
- Винт, torx, m10×80, зубчатое колесо к распредвалу 2 штуки OPEL 5636971
- Сальник распредвала 2 штуки OPEL 06 36 930
- Прокладка клапанной крышки OPEL 56 07 980
- Крышка болта шестерен распредвалов 2 штуки 56 36 974 / 55 557 288
Хочу отметить, что на заводе знают об этой болячке, поэтому купить такие же шестерни, которые были установлены с завода, невозможно, на Опеле переработали эту деталь, и теперь они типа усиленные. Работает, ну и ладно.
Вот так выглядит данный узел в сборе
А это корпус электроклапанов вместе с клапаном, через этот корпус подаётся масло к муфтам шестерён
Тот же корпус, установленный на двигатель
В заключение. Не используйте плохое масло, это может сказаться на самых подверженных износу деталях. Также регулярно меняйте моторное масло, чтобы оно не теряло своих свойств, особенно не изменяло вязкость и не расслаивалось.
Когда нужна замена фазовращателей Опель Астра H?
Фазовращатель – это сложный механизм, который часто выходит из строя. Признаки выхода из строя являются следующие:
- машина плохо отзывается на педаль газа;
- на малых оборотах машина не едет, нет тяги;
- после того как автомобиль заводится, слышан характерный звук работающего дизеля. После прогрева он пропадает;
- электронный блок управления фиксирует ряд ошибок: 0010; 0011; 0013; 0014.
Эти симптомы почти со стопроцентной гарантией говорят о неисправных шестернях распредвалов или вышедших из строя клапанах фазорегулятора.
Автолюбителю ни в коем случае нельзя игнорировать симптомы неисправности. В процессе эксплуатации могу произойти более серьезные поломки. При заклинивании одной из шестерни может произойти выброс масла через сальники. Оно попадает на ремень ГРМ, а это смертельно для него. В результате действия масла ремень может оборваться, что приведет к погнутым клапанам. А это в свою очередь требует замены двигателя или его капитальный ремонт, что по стоимости почти равноценно. Поэтому при первых признаках неполадки следует незамедлительно обратиться в автосервис для диагностики, где с помощью профессионального оборудования проверят систему фазорегулятора.
