На корпусе СИМа и центральной части есть пара меток и инструкция как их правильно выставить, если забыли про фиксатор. Крутим аккуратно центральную часть по часовой стрелке до упора, потом вращаем на два оборота обратно и защелкиваем фиксатор.
Для удобства разборки модуля рекомендую отстегнуть рычаги поворотников и дворников. Снизу вставляем проволочку 1 мм. Zoom вставляем до упора и вытаскиваем Снимаем модуль с колонки, разбирием два винта сверху, три снизу на кольце и идем паять.
Там все понятно, что паять.

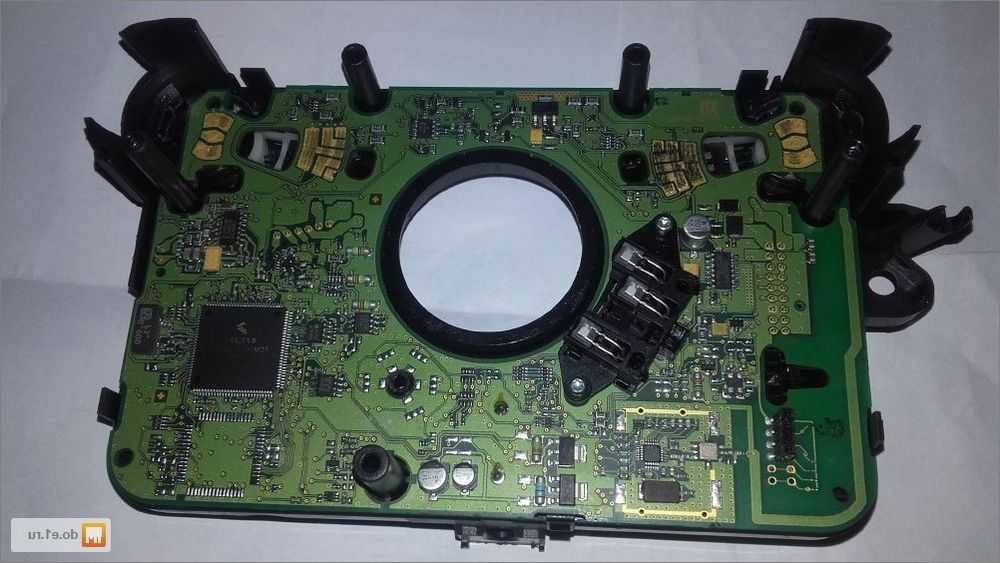

Пропаиваем все разъемы к плате, паяется плохо нужен паяльник с тонким жалом. Если есть токопроводящая паста — можно нанести на штыри контактов.
Собираем модуль Есть мнение, что собрать его неправильно нельзя, но мне удалось. СИМ поддерживает ESP, там есть дополнительное колесико с магнитом, его нужно установить в правильное положение при сборке иначе… Иначе еще раз тренируемся «снять-поставить».
Zoom Неправильно развернут магнитик, хотя казалось, что так было при вскрытии. Первый раз собрал неправильно, в результате не отключались поворотники, горела лампа есп и самое противное, при попытке исправить ОП-комом не принимался карпасс в блоках ЕСП и иммобилайзера.
Карпасс принимал только блок REC, но толку от этого было мало. Немного запаниковал… Повторно разобрал блок.

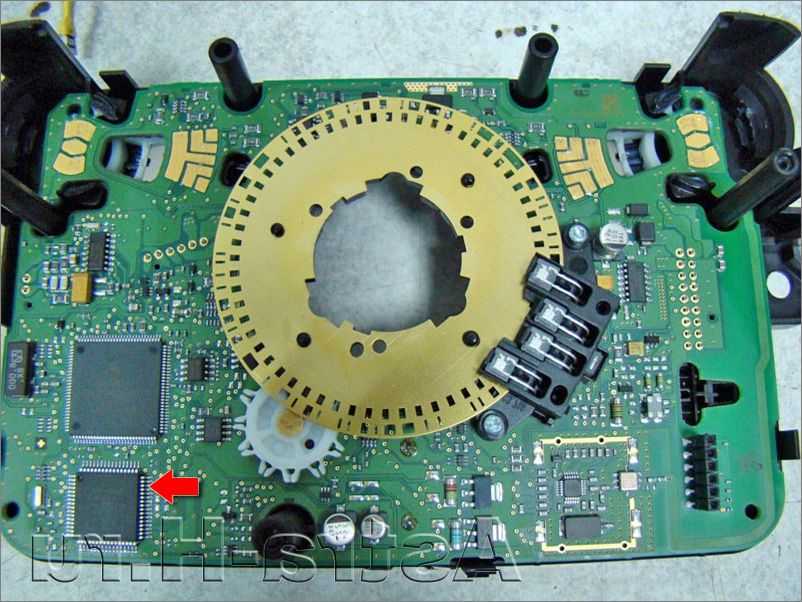

В сети нашел как все должно стоять правильно, собрал и все заработало. Правильное положение диска и колесика на фото.
Немного сдвинут диск для наглядности. Zoom Именно в таком положении все собираем Ставим все аккуратно и защелкиваем блок, закручиваем крепеж. При желании ставим скобы с двух сторон. Центральная часть остается неподвижной благодаря фиксатору. Втыкаем ручки поворотников и дворников до щелчка, проверяем все их рабочие ходы.
OPEL ASTRA H сим-модуль
Ставим модуль на колонку, собираем пластик. При установке штурвала фиксатор центральной части отщелкивается сам. Снимаем верхнюю и нижнюю части облицовки рулевой колонки три винта и два шурупа и накладку замка зажигания кольцо. С тыльной стороны рулевого колеса откручиваем блок управления кнопками на руле.
Поднимаем держатель разъёма и отсоединяем его. Начинаем производить ремонт СИМ модуля Опель, доступ к нему открыт.
Снимаем модуль с рулевой колонки 3 винта , зафиксировав при этом его центральную вращающуюся часть относительно метки специальным фиксатором. Узлы крепления модуля к рулевой колонке. Винты крепления неподвижной части модуля. Винты крепления подвижной части. Проверяем исправность жгута проводов подрулевого шлейфа на кнопки руля. Иногда ремонт сим модуля Опель Астра Н заканчивается выявлением неисправного шлейфа.
Находящийся внутри корпуса модуля подрулевой шлейф представляет собой гибкую ленту с токопроводящими дорожками. Шлейф улитки при вращении рулевого колеса в разные стороны попеременно скручивается и раскручивается. В местах наибольшей деформации — на концах — дорожки шлейфа могут обломаться.
Re: OPEL ASTRA H сим-модуль
Пайка шлейфа — процесс очень сложный и требует особой аккуратности. Устраняется неисправность зачисткой и подгибанием контактов усиков разъёма, или же дублированием разъёма подготовленным шлейфом проводов.
Открутив винты 2,3 и поддевая отвёрткой по периметру защёлки, разделяем модуль пополам, не меняя! Смещение диска положения руля чревато дополнительными работами по выставке руля на Перед выполнением ремонта модуля мы проводим диагностические операции, тестируя также на наличие повреждений.
Именно надёжность этих штырьков чаще всего вызывает сомнение. Контакты разъёмов ухудшаются из-за постоянных воздействий на них механических вибраций и разницы температур. Пайку производим паяльниками с тонким жалом.
После этого на штыри наносим незначительный слой токопроводящей пасты. Нанесённая на них в заводских условиях токопроводящая паста со временем подгорает от искрящих контактов, что приводит к ухудшению или потери сцепления. Для предотвращения подобного мы удаляем с контактных площадок старый и наносим новый слой пасты для электрических контактов.
Собираем и устанавливаем СИМ модуль. Все операции аккуратно выполняем в обратном порядке. Болты крепления модуля в рулевой колонке затягиваем после совмещения соответствующих меток стрелок.
Калибровка руля Opel astra h
Этот специальный микропроцессорный адаптер соединяет наш компьютер разъём USB с диагностическим разъёмом Опель Астры. Используя специализированную программу, он позволяет считывать или менять информацию на электронных блоках автомобиля, в том числе СИМ модуле.
Как Снять Сим Модуль Опель Астра Н
Центральная часть остается неподвижной благодаря фиксатору. Втыкаем ручки поворотников и дворников до щелчка, проверяем все их рабочие ходы.
Ставим модуль на колонку, собираем пластик.
При установке штурвала фиксатор центральной части отщелкивается. Штурвал ставим по меткам, желательно не перекашивать. Закручиваем центральный винт, втыкаем фишку кнопок и подключаем подушку.
Неполадки в пути приводят водителя в недоумение, испуг, заставляют паниковать. Почему неисправности преследуют, как с опель астра сим модуль справиться? Зачастую приходится исправлять подрулевой шлейф сим-модуля на Opel Astra, и в том деле главное — правильно его разобрать, аккуратно сложив на место. Перегиб шлейфа, неверная его укладка приводят к отказу всех кнопок на руле. Основной минус неправильного демонтажа — отказывается срабатывать подушка безопасности.
СИМ-модуль «Опель-Астра H»: особенности, устройство, ремонт и схемы
Лучше для устранения проблем со шлейфом обратиться к мастерам СТО. В интернете огромное количество информации в основном на форумах, где ремонт сим-модуля бортжурналы Opel Astra описывают довольно подробно. Автомеханики действуют по определенной схеме: Хороший результат дает пропайка контактов.
Неплохо сказывается на функционале прибора монтаж защелок, отвечающих за снижение вибрации. Изучив информацию из разных источников, хозяин машины решает выполнять ремонт своими руками с целью экономии. Возлагая слишком большие надежды на собственные знания, ожидаемый результат он не получает.
Итог опель астра сим модуль начинаются поиски нового аппарата, который стоит довольно недешево. Важный момент Замена подразумевает перепрошивку изделия.
Поэтапная подготовка Следует придерживаться определенной последовательности ремонтных манипуляций. Для начала рулевое колесо предстоит снять. Делать это нужно при минусовой скинутой клемме АКБ.
Описание модуля зажигания
На автомобиле Opel Astra J, Opel Astra H или на любой другой модели МЗ представляет собой блок-устройство. Основным предназначением данной системы является производство электрической энергии, необходимой для воспламенения топливовоздушной смеси в цилиндрах двигателя. Устройство осуществляет выработку нужного количество тока (максимум этот показатель может составлять 30 тысяч Вольт). Это напряжение передается на свечи зажигания посредством высоковольтных кабелей.
На автомобилях немецкого производства устройство модуля зажигания Opel Astra представляет собой цельную конструкцию. Это устройство состоит из нескольких катушек зажигания (четырех), причем каждая из них подключается к отдельной свече. В принципе, это довольно практично, что подтверждают отзывы наших автомобилистов. Сама по себе конструкция не разборная, а это значит, что разбору она не подлежит. Поэтому в том случае, если устройство выходит из строя, ремонт модуля зажигания Opel Astra H обычно не производится. Из-за цельной конструкции автовладельцы обычно меняют МЗ на новый, но тем не менее, отремонтировать его в домашних условиях все же можно.
Почему ломается?
Причин, по которым в автомобилях Opel Astra J, G или на любом двигателе a16xer, выходит из строя МЗ, существует несколько.
Обычно они обусловлены неправильной эксплуатацией транспортного средства, но есть и другие:
- Плохое топливо. Ни для кого не секрет, что использование низкокачественного горючего отражается на качестве движения автомобиля в целом. Регулярная заправка своего «железного коня» плохим топливом рано или поздно приведет к тому, что МЗ выйдет из строя.
- Вышедшие из строя свечи зажигания. Если эти детали являются неисправными, их эксплуатация может значительно снизить ресурс эксплуатации устройства. В конечном итоге в работе зажигания на Opel начнут проявляться пробои, что в результате приведет к полному выходе из строя узла.

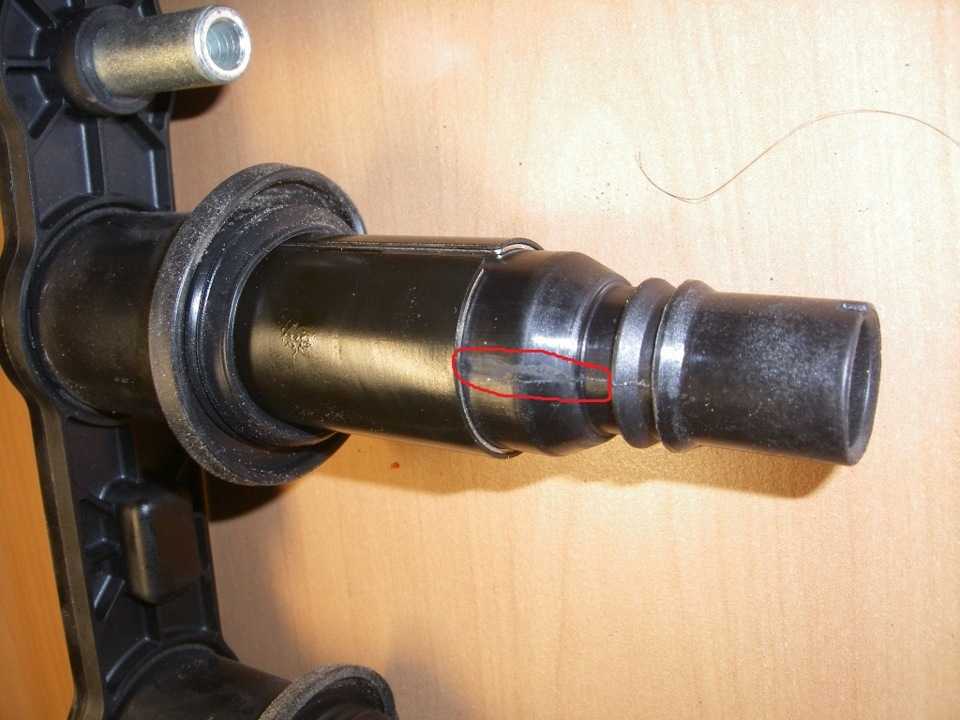

- Разгерметизация корпуса узла. На самом корпусе может появиться трещина или даже целое отверстие, что в целом будет способствовать нарушению работы агрегата.
Чтобы не допустить распространения неисправностей, специалисты рекомендуют каждый 15 тысяч км осуществлять диагностику зазора между свечкам. Если зазор имеется, необходимо произвести его регулировку между электродами.
Признаки неисправности
Как понять, что модуль зажигания Opel Astra вышел из строя и нуждается в ремонте или замене?
Есть несколько основных неисправностей, которые позволят вам определить поломку:
- Двигатель стал работать не стабильно, не так, как раньше. В частности, силовой агрегат может троить, особенно на холостых оборотах, в целом обороты могут плавать.
- Слабая мощность мотора, что особенно заметно при разгоне и движении в гору.
- На контрольной панели приборов появится значок, свидетельствующий о необходимости проверки двигателя Check Engine.
- Еще один верный признак, по которому можно определить поломку, — появление нагара и налета на свечах зажигания. Образование нагара обусловлено слишком слабым напряжением, поступающим непосредственно на свечу. Следует также отметить, что при большом налете искра может иметь синеватый и бледный оттенок (автор видео — IZO)))LENTA).
