Как снять подушку безопасности с руля с опель астра: разбираемся в общих чертах

Когда возникает необходимость снять подушку безопасности с руля

Демонтаж подушек безопасности осуществляется по определённым причинам:

• Срабатывание системы по причине попадания автомобиля в ДТП;
• Окончание срока эксплуатации — в среднем он составляет десять лет, после чего пиротехнические патроны выходят из строя;
• Отказ электронной составляющей системы безопасности.

Принцип действия механизма

Скоростной выброс и наполнение газом подушек осуществляется благодаря специальному оборудованию — газогенератору. Самой сложной с точки зрения конструкции и технических составляющих во всей системе безопасности считается именно это деталь. Скорость надувания подушек безопасности очень высока: их выбрасывание осуществляется в три раза быстрее, чем необходимо времени человеку, чтобы моргнуть.

Принцип действия подушек безопасности весьма прост: их развёртывание происходит в момент удара при превышении скорости движения 20 км/час.

• При столкновении автомобиля с препятствием на трассе в действие приводятся датчики, размещённые со всех сторон транспортного средства.
• Электронный блок управления осуществляет обработку полученных от датчиков сигналов. Команда на выброс подушек безопасности происходит только в определённых условиях — к примеру, при лобовом столкновении, жёстком приземлении авто, преодолении высокого бордюра.
• Сигнал на исполнение подаётся блоком управления на основе полученных от датчиков данных и запрограммированного алгоритма;
• Газогенератор получает сигнал от ЭБУ, что приводит к срабатыванию пиротехнического заряда.
• В газогенераторе содержится натриевая кислота, которая после срабатывания пиропатрона сгорает, что влечёт за собой выделение большого количества азота, раскрывающего подушки безопасности.

Как они работают: видеогид

Изготавливаются подушки из нейлоновой ткани. Смягчения мешка для снижения травмоопасности добиваются за счёт выпуска газа через специальные отверстия.

Газогенератор крепится к каждой подушке безопасности, после чего всю конструкцию аккуратно складывают и помещают в небольшие отверстия на руле, передней панели и в других частях салона. В случае с подушкой водительского места газогенератор снабжается резиновым кольцом, выполняющим роль балансировочного груза.

12.17. Снятие и установка рулевого колеса

Рассматриваемые в настоящем Руководстве модели автомобилей оборудованы системой дополнительной безопасности (SRS). Прежде чем приступать к выполнению каких-либо работ вблизи блока подушки безопасности, рулевой колонки или приборной панели, отключайте SRS во избежание получения травм при случайном ее срабатывании (см. Главу Бортовое электрооборудование). Электропроводку цепи SRS легко отличить по желтому цвету изоляции. Во избежание повреждения системы SRS, Проследите, чтобы рулевой вал не проворачивался после снятия рулевого колеса. Заблокируйте колонку ключом зажигания при прямолинейном положении передних колес.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините отрицательный провод от батареи и обождите не менее 1 минуты, дав полностью разрядиться конденсатору автономного источника питания SRS. Приведите передние колеса в прямолинейное положение и зафиксируйте рулевую колонку путем извлечения ключа из замка зажигания. Снимите кнопку активации звукового сигнала/ модуль подушки безопасности (см. Главу Бортовое электрооборудование). Перенесите модуль подушки безопасности в безопасное место и уложите ее крышкой вверх. При соответствующей комплектации отсоедините электропроводку от выключателей дистанционного управления радиоприемником. При помощи ключа типа TORX выверните болт крепления рулевого колеса к колонке. Пометьте положение рулевого колеса (4) на валу колонки (5). Взявшись за колесо руками с двух сторон и раскачивая из стороны в сторону, снимите его со шлицов вала. Сняв колесо, высвободите из его центрального отверстия жгут электропроводки, идущей к контактному блоку и (при соответствующей комплектации) кнопкам дистанционного управления радиоприемником. Постарайтесь не допустить смещения контактного блока после снятия рулевого колеса, — в случае необходимости зафиксируйте его скотчем.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Удостоверьтесь в правильности совмещения стрелок контактного блока, — в случае необходимости нажмите на держатель, разверните блок до упора против часовой стрелки, затем верните его в центральное положение (следуйте приложенной к блоку инструкции). Поднесите рулевое колесо к колонке и протяните сквозь его центральное отверстие жгут электропроводки. Установите переключатель указателя поворотов в среднее положение (Выкл.) и посадите рулевое колесо на шлицы вала, — проследите за правильностью совмещения нанесенных в процессе демонтажа меток, а также за тем, чтобы не произошло смещения контактного блока. Вверните и прочно затяните крепежный болт. При соответствующей комплектации подсоедините электропроводку к кнопкам дистанционного управления радиоприемником. Подсоедините электропроводку и установите на место модуль подушки безопасности/кнопку клаксона и присоедините проводку. Вверните два крепежных винта и затяните их с требуемым усилием. Подсоедините отрицательный провод к батарее.

Можно ли ездить без подушек безопасности?

Автолюбители часто задают вопрос касательно эксплуатации машины при наличии неисправных (открывшихся) подушек airbag или сработавшем индикаторе неисправности.

Загорание значка свидетельствует, что один из датчиков вышел из строя. Это значит, что вероятность несрабатывания подушки при ДТП выше. Индикатор горит и в случае, когда устройство уже сработало и вместо него установлена «заглушка».

Ездить с такими ошибками разрешается (техническая часть автомобиля не страдает). Другое дело, что уровень безопасности падает. Остается риск, что airbag не выполнит поставленной задачи.

Следует придерживаться определенной последовательности ремонтных манипуляций.

Для начала рулевое колесо предстоит снять. Делать это нужно при минусовой скинутой клемме АКБ. Как правильно снимать штурвал? Здесь первоначально мешает подушка безопасности, ее нужно убрать, повернув руль на 900 градусов. Дальше необходимо отщелкнуть крепежи и два цветных разъема от подушки, пропустить их через руль.

Внимание! Разбор подушки ввиду наличия пиропатрона проводится крайне осторожно!

Что видно в нише теперь:

1. Открывается доступ к пластине сигнальной кнопки, которая выполнена из металла.
2. Виднеется провод бело-коричневого оттенка, от него идет питание в верхнюю пластину.
3. Нижняя пластина «питается» через коричневый шнур.

Также виден винт, держащий пластинку, центральный фиксатор рулевого колеса, главный разъем, ответственный за работу кнопок на штурвале и пружинка защелок Air Bar.

Как снять airbag opel astra h

как снять подушку безопасности с opel astra h.

вот я то и хотел донести на видео. а то читал, кто-то давит, кто-то боком. мучаются. я решил упростить и там простую процедуру) про акому я тоже указал

Очень простая процедура, если натыркаться! Главное без фанатизма! АКБ кстати лучше скинуть, хотя-бы потому, что если этого не сделать, то клаксон в процессе съема будет истошно вопить! Ошибки не у всех выскакивают (подключал АКБ с демонтированным вообще СИМ, все ошибки после удалились оп-комом). опель клуб первый помогите с информацией о замене габаритных огней на а эта астра н. Как снять обойму подшипника. 0. Как снять руль своими руками. Замена руля opel astra. Замена ламп опель астра h. На автомобили опель астра н устанавливали фары с галогеновыми лампами и ксеноновыми. Со ступичным с приварным съемником попробуем. Проткнуть внешний кожух — это конечно надо постараться… У меня с одной стороны пружина выскочила со штатного места, поэтому я её очень долго отстёгивал. Потом вправил её на место и процесс повторного съема прошел меньше чем за минуту! Главное не ворочить отверткой (у меня крестовой получается), а держать её параллельно каналу сзади руля! Если при возвратно-поступательном движении подушка на руле шевелиться, значит вы на правильном пути!

а если сделать пропил на шлицевой отвертке, то снимается все за 20 сек. первый раз долго снимал, пока видео не посмотрел.

ну эта версия без пропилов)) не так часто подушка снимается, а теребить отвертку из за этого не хочется

Источник

Opel Corsa

Неаккуратная езда является одной из основных причин. Особенно, если это происходит по неровным поверхностям, когда автомобиль на большой скорости попадает в яму и. Если слышен стук, то вероятнее всего сильно поврежден центральный зуб.

Также постукивание может быть следствием недостаточно крепкого соединения нижнего фланца, кронштейна или рулевого механизма. Чтобы точно определить причину, необходимо обратиться за помощью к специалистам, которые оперативно проведут диагностику.

Диагностика неисправности рулевой рейки Диагностировать проблемы с рулевой рейкой может сам водитель, осуществляя движение на своем автомобиле. Мы уже говорили о том, какие признаки износа у этого узла, поэтому наличие их будет для человека первым тревожным звонком, после которого замена рулевой рейки опель корса необходимо обратиться в автосервис для более детальной диагностики.

Специалисты замена рулевой рейки опель корса сервиса проведут ее оперативно и качественно, используя современные методы диагностики. Условно, диагностику в автосервисе можно разделить на два типа: Диагностика на смотровой яме Инструментальная диагностика Первичный осмотр заключается в следующих манипуляциях: Вращение руля в разных направлениях. Если во время этой процедуры слышатся стуки в шлицах кардана, которые стыкуют валы рулевой рейки и руля, то это является следствием износа рейки.

Вот замена рулевой рейки опель корса все что входит в данный ремкомплект. Ну а теперь приступим к самому процессу разборки. В помощь были призваны указанные выше ссылки, а также книжка Третьего Рима с зеленой машинкой. В принципе, процесс разборки там описан полностью, только в книжке подрамник снимается полностью, а нам этого делать не. Ставим машину на ручник и передачу, подкладываем упоры под задние колеса. В салоне блокируем руль, снимаем обшивку рулевой колонки, вытаскиваем воздуховод и откручиваем промежуточный валснимаем.

Руль после отсоединения промежуточного вала сильно 1 и более оборотов в одну сторону не крутить так как возможен обрыв шлейфа подушки. Далее подвязываем радиатор.

Поддомкрачиваем машину, снимаем передние колеса. Ставим машину на подставки.

Далее откручиваем стойку стабилизатора и снимаем. Затем откручиваем гайку на рулевом наконечнике и ставим приспособление для выпрессовкии снимаем тягу.

Аналогичную работу проводим с другой стороны. После этого вытаскиваем 3 клипсы крепления переднего бампера к подрамникудля этого вытаскиваем из центра клипсы стопор, а затем саму клипсу.

Откручиваем правый брызговикон держится на трех саморезах и одной клипсе. Снимаем его, чтобы не мешал. Далее откручиваем приемную трубу от катколлектораоткручиваем переднюю подушку двигателявытаскиваем болт. Далее откручиваем 2 болта задней замена рулевой рейки опель корса двигателя и снимаем.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

1. Общие сведения

Рулевое колесо и рулевая колонка

Рулевое колесо и рулевая колонка выполняют 4 первичные функции:

• Управление автомобилем.
• Защита автомобиля от угона.
• Создание комфортных условий водителю.
• Обеспечение безопасности водителя.

Управление автомобилем

Рулевое колесо является первым звеном между водителем и автомобилем. Рулевое колесо закреплено на рулевом валу колонки. В нижней части рулевой колонки промежуточный вал соединяет колонку с рулевым редуктором.

Рулевая колонка может регулироваться в вертикальном и продольном направлениях.

Защита автомобиля от угона

Противоугонные компоненты установлены и конструктивно являются частью рулевой колонки. Следующие компоненты блокируют рулевую колонку для снижения риска угона автомобиля:

• Выключатель зажигания.
• Блокиратор рулевой колонки.
• Цилиндр зажигания.
• Модуль иммобилайзера (если оборудовано).

Создание комфортных условий

Рулевое колесо и колонка могут быть оборудованы дополнительными устройствами, повышающими удобство вождения и уровень комфорта. Следующие органы управления установлены на рулевом колесе и колонке:

• Подрулевые переключатели.
• Кнопка звукового сигнала.
• Дублирующий пульт управления аудиосистемой.
• Механизм регулировки.
• Система управления телефоном.
• Управление информационным центром водителя.
• Управление круиз-контролем.
• Подрулевые лепестки переключения ручного режима автоматической коробки передач.

Подогрев рулевого колеса

Система подогрева рулевого колеса состоит из рулевого колеса, выключателя подогрева и нагревательного элемента. Выключатель подогрева рулевого колеса расположен на приборной панели. Блок подогрева рулевого колеса расположен на передней стороне центральной ступицы рулевого колеса.

При нажатии выключателя сигнал подается в блок подогрева, инициируя нагрев обода рулевого колеса до нормальной рабочей температуры в пределах 32°С ± 2.5 °C. Кроме того, пользователь может сам выключить подогрев рулевого колеса до того, как будет достигнута установленная температура. Встроенный датчик температуры контролирует верхний предел нагрева, посылая в блок подогрева соответствующий сигнал для отключения нагревательного элемента. Подогрев рулевого колеса также отключается, если температура в автомобиле достигает или превышает 32°С. Обычно нагрев рулевого колеса до нормальной рабочей температуры занимает 3~4 минуты, но может длиться дольше, если температура в автомобиле ниже -20°С.

Безопасность водителя

Рулевое колесо и колонка имеют безопасную конструкцию для защиты водителя при столкновении автомобиля. Следующие компоненты могут быть установлены на или под рулевой колонкой:

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

13.16 Снятие, установка и регулировка дверей / Opel Astra

Снятие, установка и регулировка дверей

Указанные зазоры посадки дверей в проемах должны составлять 4 ± 1 мм (показан 5-дверный Хэтчбэк, — для прочих моделей требования аналогичны).

Передние двери

Снятие и установка

Полностью откройте дверь и подоприте ее снизу стойками, проложив ветошь. Рассоедините разъем проводки с переднего края двери, — извлеките фиксатор, поверните стопорное кольцо и вытяните штекер из розетки. Выверните болт типа TORX крепления дверного ограничителя к стойке А. Средняя стрелка — Ограничитель Верхняя и нижняя — Петли При соответствующей комплектации снимите лепестковые колпачки с осей петель, затем выбейте оси при помощи выколотки, — попросите помощника поддержать дверь. Снимите дверь с автомобиля. При замене двери перенесите на нее со старой все съемные компоненты. На моделях без боковых подушек безопасности внутри двери должна быть установлена болванка. Установка производится в обратном порядке.

Регулировка

Дверные петли приварены к двери и стойке кузова, что исключает возможность регулировки.

В случае необходимости отверстия в петлях могут быть рассверлены, а осевые пальцы заменены утолщенными. Плотность закрывания двери может быть отрегулирована путем смещения ударника замка на кузовной стойке В, — для отпускания крепежа понадобится шестигранный прутковый ключ (Allen) (см. иллюстрацию Зазоры посадки дверей).

Задние двери

Снятие и установка

Полностью откройте дверь и подоприте ее снизу стойками, проложив ветошь. Рассоедините разъем проводки с переднего края двери, — поверните стопорное кольцо и вытяните штекер из розетки. Выверните болт типа TORX крепления дверного ограничителя к стойке В. Средняя стрелка — Ограничитель Верхняя и нижняя — Петли При соответствующей комплектации снимите лепестковые колпачки с осей петель, затем выбейте осевые пальцы при помощи выколотки, — попросите помощника поддержать дверь. Снимите дверь с автомобиля. При замене двери перенесите на нее со старой все съемные компоненты. Установка производится в обратном порядке.

Регулировка

Дверные петли приварены к двери и стойке кузова, что исключает возможность регулировки.

В случае необходимости отверстия в петлях могут быть рассверлены, а осевые пальцы заменены утолщенными. Плотность закрывания двери может быть отрегулирована путем смещения ударника замка на стойке С, — для отпускания крепежа понадобится шестигранный прутковый ключ (Allen)(см. иллюстрацию Зазоры посадки дверей).

Провисла дверь. Замена пальцев и регулировка замка. Опель

Opel Astra F Как устранить стук дверных замков

Замена двери на \

Регулировка кулисы МКПП F17/16/13 Opel Astra H

Как снять переднюю дверь. Opel Astra J, GTC.

Подушки безопасности (srs)

#1 Lady_Di

Пользователи

Cообщений: 23

@Упоминание

• Наверх
• Ответить
• Цитата

#2 Lightning.

Infiniti-FX CLUB RUSSIA

Пользователи

Cообщений: 2 776

@Упоминание

• Наверх
• Ответить
• Цитата

#3 Lady_Di

Пользователи

Cообщений: 23

@Упоминание

• Наверх
• Ответить
• Цитата

#4 Kryukov

Пользователи
Cообщений: 3

@Упоминание

• Наверх
• Ответить
• Цитата

#5 Sergey_

Опелевод со стажем

Глобальные модераторы

Cообщений: 14 593

• Город: Екатеринбург
• Автомобиль: Omega B facelift, X20XEV, MT

@Упоминание

• Наверх
• Ответить
• Цитата

#6 Antony_87

Опелевод со стажем

Клубные пользователи

Cообщений: 3 246

• Город: Москва, Жуковский
• Автомобиль: OVC GTS 07 Z18XER 5MT

@Упоминание

в инструкции по эксплуатации точняк было про такую фишку с транспондером

• Наверх
• Ответить
• Цитата

#7 Nadia_ob

Пользователи
Cообщений: 7

Автомобиль: Opel Astra

@Упоминание

• Наверх
• Ответить
• Цитата

#8 ASPID

Опелевод со стажем

Клубные пользователи

Cообщений: 3 787

• Город: Москва, ЗАО, Крылатское
• Автомобиль: Zafira B Z18XER MT

@Упоминание

• Наверх
• Ответить
• Цитата

#9 Antony_87

Опелевод со стажем

Клубные пользователи

Cообщений: 3 246

• Город: Москва, Жуковский
• Автомобиль: OVC GTS 07 Z18XER 5MT

@Упоминание

• Наверх
• Ответить
• Цитата

#10 Nadia_ob

Пользователи
Cообщений: 7

Автомобиль: Opel Astra

@Упоминание

• Наверх
• Ответить
• Цитата

#11 Главспец

Опелевод со стажем

Глобальные модераторы

Cообщений: 13 201

• Город: Москва, ЮВАО
• Автомобиль: Hyundai Santa Fe 2.2 CRDI

@Упоминание

• Наверх
• Ответить
• Цитата

#12 Antony_87

Опелевод со стажем

Клубные пользователи

Cообщений: 3 246

• Город: Москва, Жуковский
• Автомобиль: OVC GTS 07 Z18XER 5MT

@Упоминание

• Наверх
• Ответить
• Цитата

#13 Nadia_ob

Пользователи
Cообщений: 7

Автомобиль: Opel Astra

@Упоминание

• Наверх
• Ответить
• Цитата

#14 Nadia_ob

Пользователи
Cообщений: 7

Автомобиль: Opel Astra

@Упоминание

• Наверх
• Ответить
• Цитата

#15 Antony_87

Опелевод со стажем

Клубные пользователи

Cообщений: 3 246

• Город: Москва, Жуковский
• Автомобиль: OVC GTS 07 Z18XER 5MT

@Упоминание

• Наверх
• Ответить
• Цитата

#16 Главспец

Опелевод со стажем

Глобальные модераторы

Cообщений: 13 201

• Город: Москва, ЮВАО
• Автомобиль: Hyundai Santa Fe 2.2 CRDI

@Упоминание

• Наверх
• Ответить
• Цитата

#17 Nadia_ob

Пользователи
Cообщений: 7

Автомобиль: Opel Astra

@Упоминание

• Наверх
• Ответить
• Цитата

#18 Главспец

Опелевод со стажем

Глобальные модераторы

Cообщений: 13 201

• Город: Москва, ЮВАО
• Автомобиль: Hyundai Santa Fe 2.2 CRDI

@Упоминание

Как снять руль на Astra f

#1

*/—> 301

Возраст: 38

• Имя: Павел
• Город: Житомир
• Авто: Opel Astra F X16XEL
• Гос. номер: АМ3360ВВ
• Регистрация: 23.09.2010

Помогите кто сталкивался. Как правильно снимается руль на астре ф? Нужно его правильно поставить после развала. Если есть ссылки на фото пособие не откажусь

Наверх

*/—> 363

Возраст: 34

• Имя: Виталик
• Город: lugansk
• Авто: opel astra f caravan 1.6 16v(x16xel)
• Регистрация: 19.12.2010

Наверх

#3

*/—> 301

Возраст: 38

• Имя: Павел
• Город: Житомир
• Авто: Opel Astra F X16XEL
• Гос. номер: АМ3360ВВ
• Регистрация: 23.09.2010

А зачем помечать?

Наверх

*/—> 160

• Имя: —
• Регистрация: 24.06.2014

Вот типа таких движений ЗЫ: личку глянь.

Наверх

#5

*/—> 275

Возраст: 31

• Имя: Алексей
• Город: Полтава
• Авто: Opel Kadett 13s 86г. седан
• Гос. номер: 215-56СК
• Регистрация: 24.08.2009

А зачем помечать?

Помечать положение оси относительно руля, чтобы потом поставить его по этим же меткам что б не стоял на бок потом когда прямо едеш.

Если будет сопротивляться при демонтаже можно прибегнуть к помощи еще одного человека: один дает натяжку руля на себя, другой через деревянную наставку постукивает молотком постепенно увиличивая силу удара пока не слезет. И еще сразу гайку полностью не скручивай, оставь на самом конце оси, когда со шлицов руль соскочит тогда и снимеш ее.

Долго сам когда то мучался без съемника пока не применил сей метод

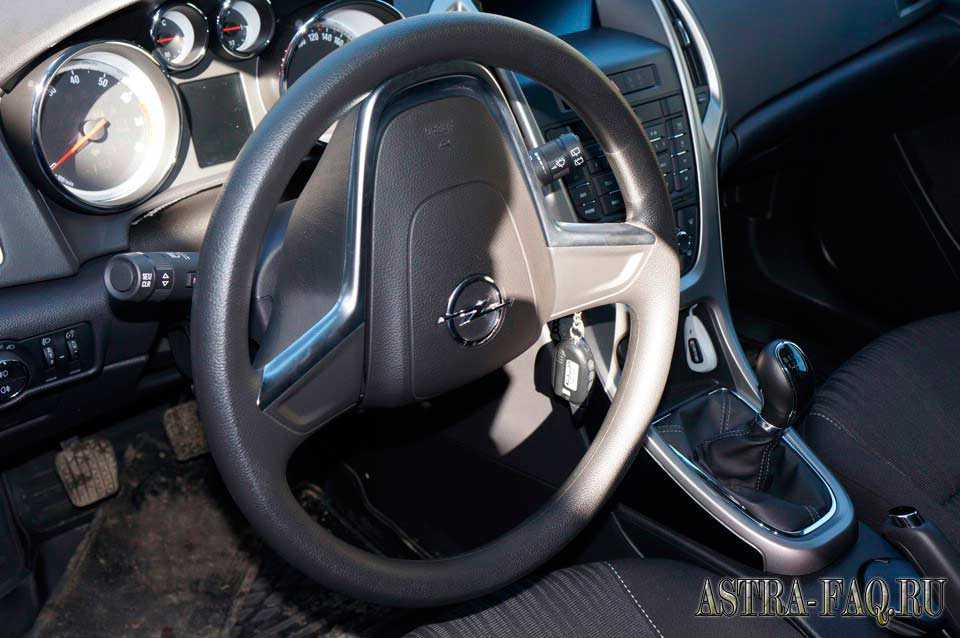

Инструкция по снятию руля на Opel Astra J

	Первоначально отключаем минусовую клемму АКБ и подождать 15 минут. Поворачиваем руль на 180 градусов для дальнейшего разбора, полностью выдвигаем его на себя и опускаем вниз

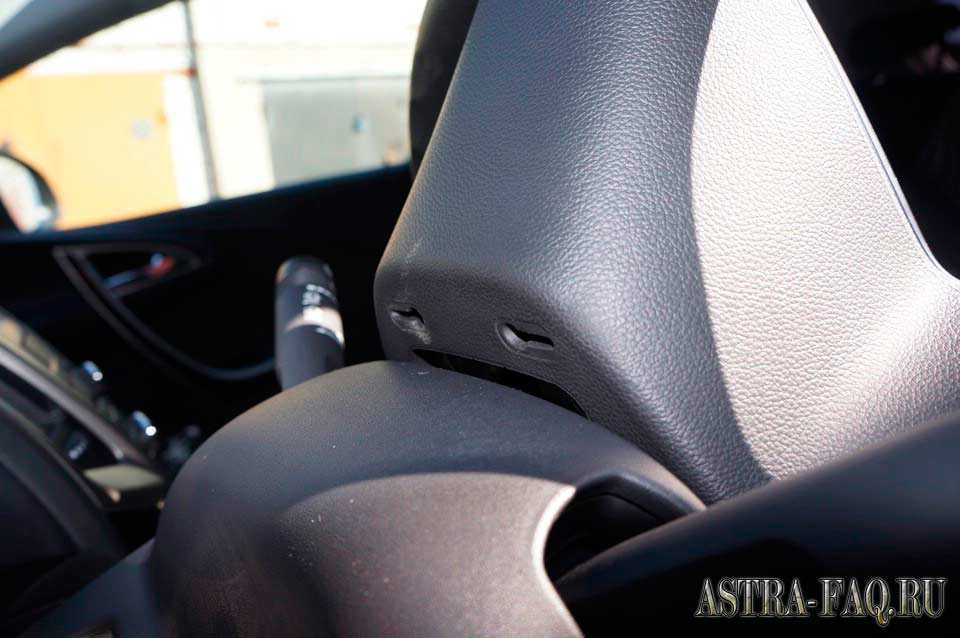

	С обратной стороны руля видим два отверстия

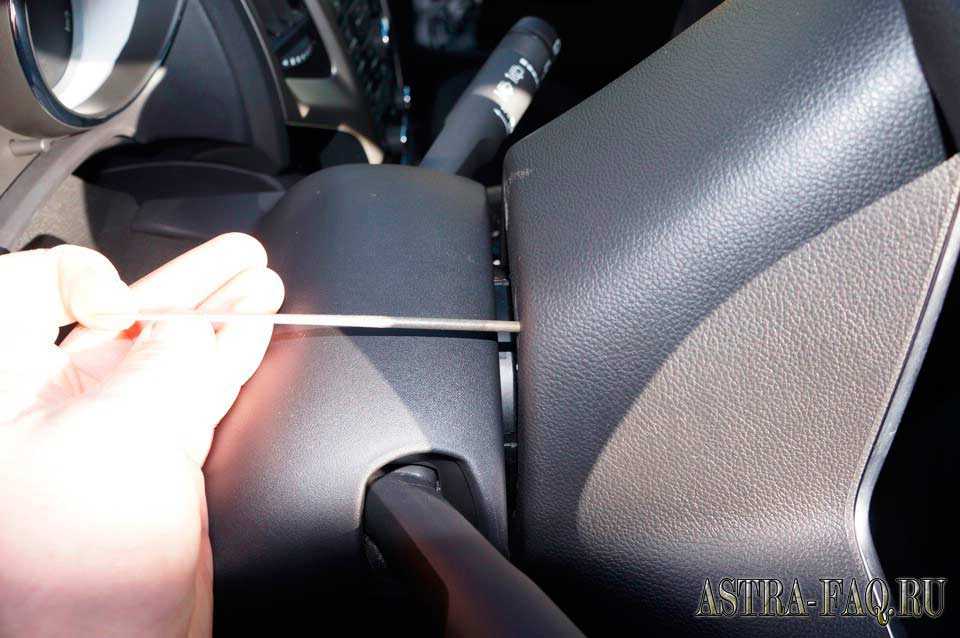

	Вставляем подходящий предмет (например, спицей или обратным концом надфиля) в отверстие до упора, под таким же углом как на фото
	Там находится упругий элемент, вы сразу его почувствуете — тянем его к центру руля, как на фото. Другой рукой поддеваем подушку, тянем на себя — она отщелкнется

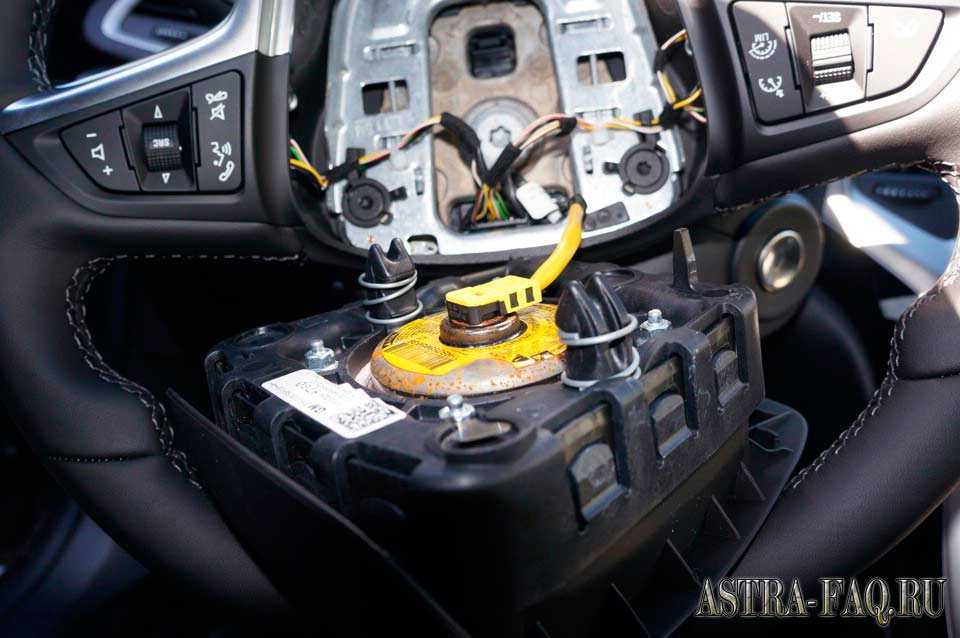

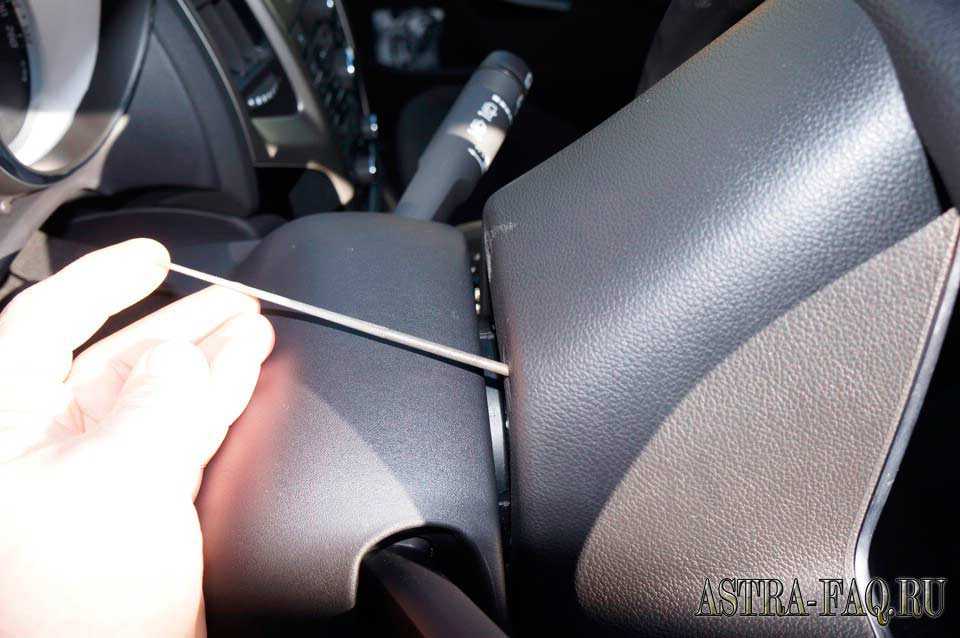

	Аналогично вставляем спицу во второе отверстие и отщелкиваем подушку с другой стороны. Аккуратно тянем подушку на себя, отсоединяем разъем

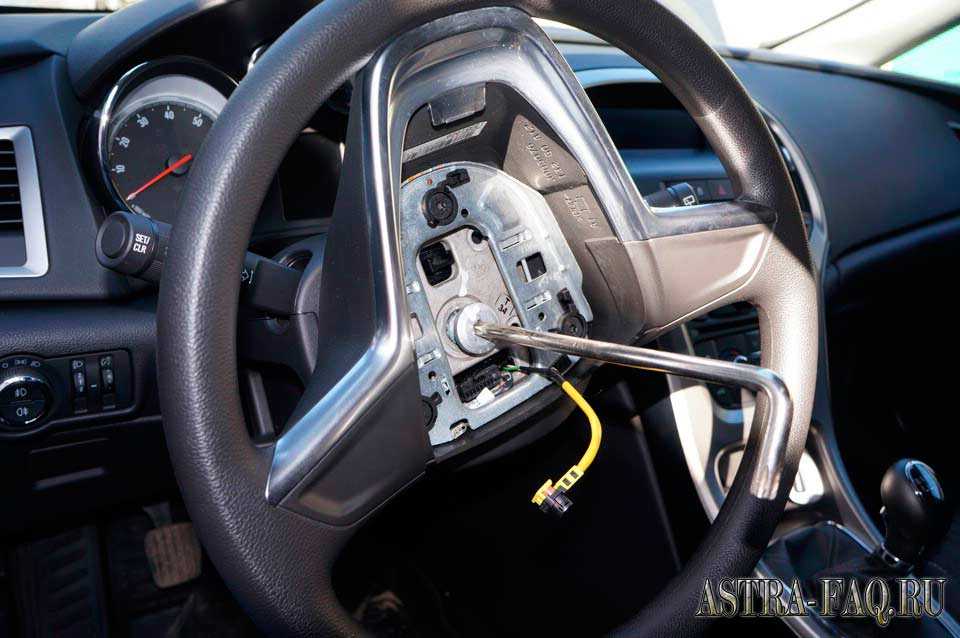

	Откручиваем звездочкой TORX 50 центральный болт крепления руля

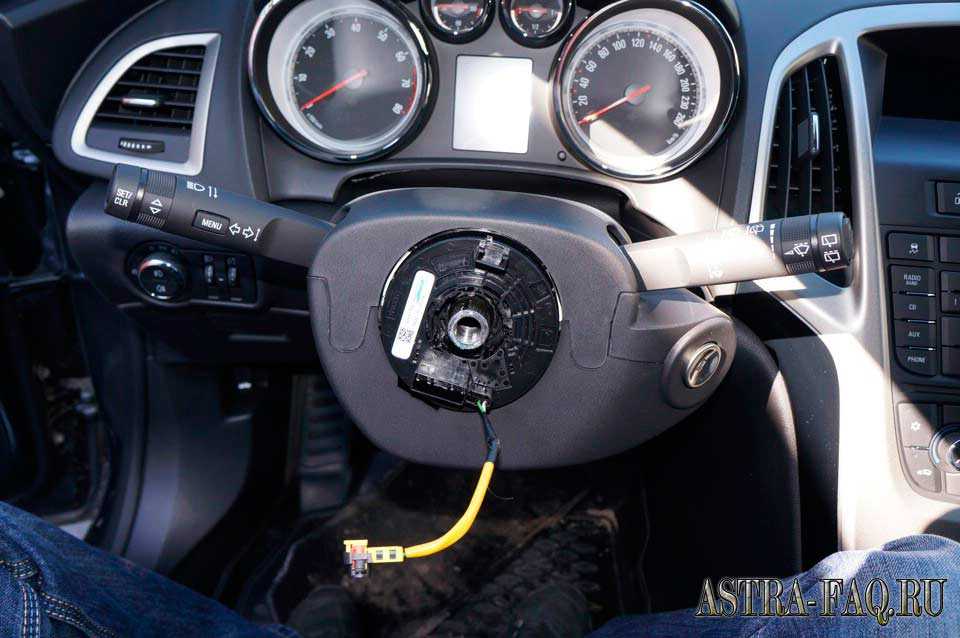

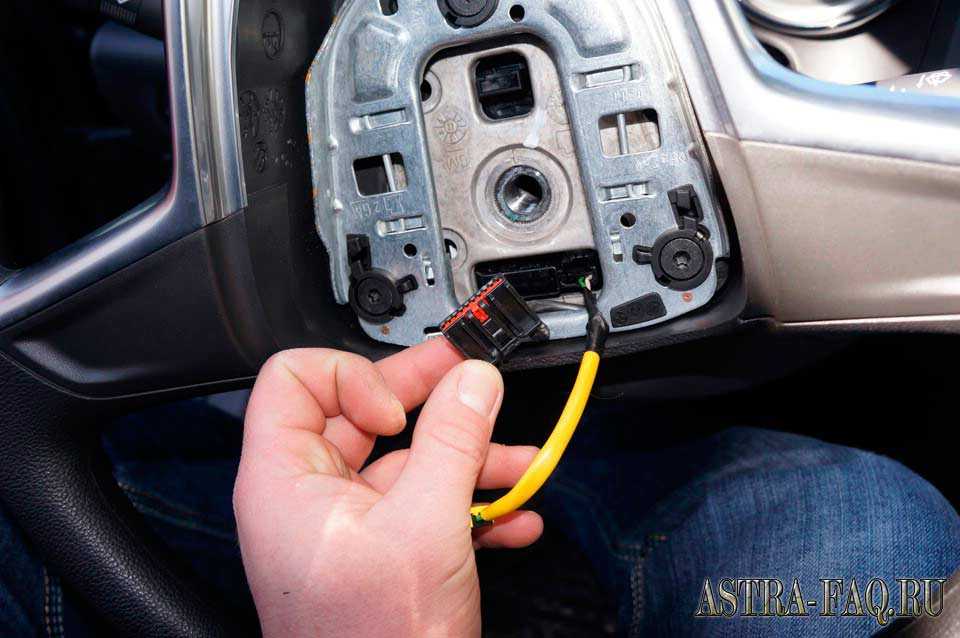

	Снимаем руль с машины, предварительно пропустив разъем подушки сквозь руль
	Руль снят! Сборку производить в обратной последовательности

Нюансы и вывод

Вообще их не так уж много, автомобили отличаются, поэтому система установки подушек и крепления панели торпедо бывает разной. В остальном суть примерно у всех одинаковая. Например, в Форд Фокус 2-го поколения не нужно отключать аккумулятор, ведь можно из монтажного блок вынуть нужный предохранитель, и подождать минут 15.

В том случае, если все прошло успешно, то ваша задача установить обратно панель торпедо и собрать все остальное в исходное состояние. Самостоятельная замена поможет вам сэкономить значительную сумму денег и время. Нет в этом ничего сложного, кроме возни с бортовым компьютером.
