Блок под капотом

Он находится в левой части моторного отсека, рядом со стойкой и закрыт защитной крышкой.

Состоит из двух отделов (блока предохранителей и реле и отдела силовых предохранителей высокой мощности)

Фото — схема

Описание предохранителей

FB1 50А Электрогидравлический жесткий верх HT
FB2 80А Дизель (Контроллер времени накаливания)
FB3 80А ЭГУР
FB4 30А Независимый обогреватель IH 100А Дополнительный обогреватель — электрический, пассажирский салон EH
FB5 80А на REC / Задний блок предохранителей
FB6 80А на REC / Задний блок предохранителей
F1 20А Антиблокировочная система тормозов (ABS)
F2 30А Антиблокировочная система тормозов (ABS)
F3 30А Система обогрева, вентиляции салона, климат-контроль (HVAC)
F4 30А Система обогрева, вентиляции и кондиционирования (HVAC)
F5 30/40А Вентилятор системы охлаждения 1*
F6 30/40А Вентилятор системы охлаждения 2*
F7 10А Омыватели стекол 20A (без REC) Центральный замок ZV
F8 15А Звуковой сигнал 10A (без REC) Центральный замок ZV, Стеклоомыватель передний, задний WA
F9 25А Омыватели фар 25A (без REC) Обогрев заднего стекла HFH (K17_X125)
F10 7.5A На диагностический разъем DIAG
F11 7.5A Приборы
F12 5А Циркуляционный насос 7.5A (без REC) Инф. дисплей ID, Аудио система Twin Audio TWA, Цифровое радиовещание DAB, Телефон с голосовым управлением TCV
F13 15А Противотуманные фары 5A Лампа освещения салона IRL(K18_X125)
F14 30А Стеклоочиститель ветрового окна
F15 30А Стеклоочиститель окна двери
F16 5А Модуль управления двигателем/ система Open-Start/ Stop (без REC) ABS-ESP, Звуковой сигнал(K4_X125), Кондиционер, полуавтоматический кондиционер, электронное регулирование климата, Выключатель стоп сигнала, эл. гидравлический жесткий верх
F17 25А Подогрев топливного фильтра (дизельные модели)
F18 25А Стартер
F19 30А Электронное оборудование коробки передач
F20 10А Кондиционер /  Звуковой сигнал (K4_X125)
F21 20А Электронное оборудование двигателя
F22 7,5А Электронное оборудование двигателя
F23 10А Система адаптивного света фар (AFL), регулирование угла наклона фар
F24 15А Топливный насос
F25 15А Электронное оборудование коробки передач
F26 10А Электронное оборудование двигателя
F27 5А Усилитель рулевого управления
F28 5А Электронное оборудование коробки передач
F29 7,5А Электронное оборудование коробки передач 7.5A (с REC) Блок управления коробка Автомат/ Easytronic
F30 10А Электронное оборудование двигателя (катушки зажигания)
F31 10А Система адаптивного света фар (AFL). Регулирование угла наклона фар 15A (без REC) Стеклоочиститель заднего стекла (K56)
F32 5А Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель на педали сцепления
F33 5А Система адаптивного света фар (AFL).Регулирование угла наклона фар
F34 7,5А Блок управления модуля рулевой колонки
F35 20А Информационно — развлекательная система
F36 7,5А Мобильный телефон /радиоприемник/ система Twin Audio/ многофункциональный дисплей 15A (без REC) Прикуриватель

Назначение реле

  • К1 (K11_X125) Вентилятор радиатора (FE5, FE6)
  • К2 (K12_X125) Вентилятор радиатора (FE5, FE6)
  • К3 (K7_X125) (с REC) Насос омывателя фар (FE9)
  • К3 (K17_X125) (без REC) Обогрев заднего окна (FE9)
  • К4 (K16_X125) (с REC) Противотуманные фары, передние (FE13)
  • К4 (K18_X125) (без REC) Отключение загрузки( освещение салона и т. д.) (FE13)
  • К5 (K5_X125) Стеклоочиститель, лобовое стекло, низкий/высокий (FE14, FE15)
  • К6 (K6_X125) Стеклоочиститель, лобовое стекло, ВКЛ/ВЫКЛ (FE14, FE15)
  • К7 (K15_X125) Вентилятор, пассажирский салон — Кондиционер/Обогрев (FE4)
  • К8 (K14_X125) (с REC) Обогрев фильтра (Дизель) (FE17)
  • К8 (K8_X125) (без REC) Компрессор, кондиционер (FE17)
  • К9 (K1_X125) Стартер (FE18, K3_X125)
  • К10 (K13_X125) Вентилятор радиатора (FE5, FE6)
  • К11 (K8_X125) (с REC) Компрессор, кондиционер (FE20, FE32)
  • К11 (K4_X125) (без REC) Рожковый звуковой сигнал (FE20, FE16)
  • К12 (K2_X125) Контроллер управления двигателем (на FE21, FE26, FE32)
  • К13 (K10_X125) Топливный насос (FE24)
  • К14 (K3_X125) Вывод 15 (на K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33)

Отдельные элементы реле могут находится вне основного блока, например:

  • K30A Реле — вентилятор радиатора (FE5, FE6)
  • K30B Реле — вентилятор радиатора (FE5, FE6)
  • K84LD/RD Реле — гидроагрегат (кабриолет складной верх) (FB1)
  • K93 Реле — отпирание рычага переключения передач (Коробка автомат AF17/4, AF22/4)

Меры безопасности при обслуживании системы К/В

  • Не допускайте контакта хладагента с кожей;
  • При работе рядом с системой К/В надевайте защитные очки;
  • При попадании хладагента на кожу или в глаза не растирайте пораженное место. Немедленно промойте пораженный участок холодной водой в течение не менее 15 минут. Немедленно обратитесь за медицинской помощью в лечебное учреждение. Самолечение не допускается;
  • Хладагент хранится в баллонах под давлением. Храните баллон при температуре не выше +50 град. Принимайте меры, исключающие падение баллона с высоты или иные ситуации, которые могут привести к его повреждению;
  • Работы следует проводить в хорошо проветриваемом помещении. Хладагент быстро испаряется, приводит к уменьшению доступа кислорода и затрудненному дыханию;
  • Газообразный хладагент тяжелее воздуха и сравнительно быстро должен собираться внизу, например, под автомобилем;
  • При сгорании хладагента образуется ядовитый газ. Храните хладагент вдали от открытых источников огня. Не курите при проведении работ с системой К/В;
  • При проведении сварочных работ вблизи системы К/В не подвергайте ее воздействию высокой температуры или открытого пламени. Перегрев может привести к повышению давления в системе и воспламенению;
  • Очистка конденсатора или испарителя с помощью водяного пара не допускается. Следует использовать только холодную воду или сжатый воздух.

Какие сложности могут возникнуть при включении?

Иногда бывает такое, что в автомобиле не включается кондиционер. Причин тому может быть множество.

Если на Opel Astra J или H не включается климатизер, это может быть обусловлено:

  1. Активацией эконом режима, для чего эту функцию необходимо просто отключить.
  2. Не включается кондиционер по причине повреждения электроцепи, в частности, речь идет об участке от блока управления до реле.
  3. Также система может быть неработоспособной, если вышла из строя муфта кондиционера. Проблему позволит решить замена элемента.
  4. Не включается кондиционер в результате выхода из строя теплового предохранителя, расположенного на электронном магните.
  5. Повреждение трубки кондиционера. Если главная магистраль повреждена, при этом причина механические (к примеру, пробой), устройство может работать с недостаточной силой. Неисправность решается путем замены трубки кондиционера.
  6. Отсутствие расходного материала, то есть фреона, в системе. Если жидкости слишком мало или ее вовсе нет, датчик давления кондиционера автоматически отключит систему. Чтобы не допустить этого, систему необходимо регулярно заправлять — заправленный кондер работает значительно надежнее.
  7. Иногда не включается кондиционер по причине засоренных вентиляторов.

Распространенные неисправности ЭБУ Опель Астра

Распространенные неисправности ЭБУ Опель Астра возникают по причинам:

  1. повреждения, полученные механическим путем. Блок управления двигателем повреждается от ударов и сильных вибраций, которые способствуют появлению микротрещин в его схемах и корпусе;
  2. резкие скачки температур, в результате которых перегревается сам блок управления двигателем;
  3. коррозия;
  4. разгерметизация и попадание влаги в корпус ЭБУ;
  5. вмешательство в работу блока людей, не имеющих нужных для этого навыков;
  6. так называемое “прикуривание” от машины с работающим мотором;
  7. перестановка клемм при подключении аккумулятора;
  8. включение стартера без подключенной силовой шины.

Все вышеуказанные факторы по-разному влияют на эффективность работы блока управления двигателем. Некоторые из них причиняют незначительный вред “мозгам” авто, а что-то способно мгновенно сломать блок. К счастью, способ предотвратить окончательную поломку блока все же есть – диагностика ЭБУ, которую стоит выполнять минимум раз в год. Только так можно сэкономить на дорогостоящем ремонте детали или ее полной замене.

Как определить неисправность

Есть два способа как определить неисправность. Это отправиться в сервис и провести

Когда климат работает нестабильно, особенно при изменении режимов работы, то это явный признак поломки одного из узлов агрегата. Возможно, необходима заправка кондиционера Опель Астра. Появление постороннего шума, или неприятного гула говорит о том, что разрушен подшипник шкива.

Ещё одним из распространенных проявлений необходимости вмешательства в техническую часть, является появление неприятного запаха. Он может распространяться по салону автомобиля, при включении вентилятора.

К каждой неисправности нужен свой подход, важно следить затем, чтобы компрессор кондиционера Опель Астра H оставался работоспособным. Полная замена стоит немалых денег, а продиагностировать его помогут в автосервисе

Где профессионалы своего дела, выполняющие такую работу ежедневно, смогут произвести весь цикл необходимых работ на месте.

Способы устранения поломок

Для того, чтобы система кондиционирования исправно работала и хорошо охлаждала воздух в салоне, необходимо всегда содержать ее в чистоте.

Для этого нужно снимать и чистить либо менять фильтры и патрубки. Кроме того, следует регулярно делать промывку всей системы. Чтобы почистить радиатор, его лучше снять с машины.

Частой неисправностью является утечка хладагента. Следует регулярно проверять места соединений патрубков и труб, чтобы обнаружить утечку фреона. В случае обнаружения течи необходимо устранить течь. Для этого меняются уплотнители. После этого следует дозаправить систему фреоном.

Если перегорели предохранители, их следует заменить исправными. Избежать коррозии можно путем регулярного мытья узлов и деталей, находящихся в подкапотном пространстве. Если протекает радиатор Опель Астра H, G, J, то возможен его ремонт, если установлен медный агрегат. Если он алюминиевый, то в случае течи нужна замена.

Если пришла в негодность электромагнитная муфта, ее меняют на исправную (автор видео — Игорь Новиков).

Справедливое ценообразование

Цены на услуги, связанные с ремонтом и обслуживанием охладительной системы Опель Н, приятно удивят.

Прозрачность ценообразования – главный принцип нашей работы. Он подразумевает свободное присутствие клиента, который знает, какие услуги объективно необходимы его авто и может рассчитать их примерную стоимость.

Важно! Все детали и комплектующие мы получаем от официальных поставщиков напрямую, без участия посредников, что значительно снижает их стоимость для вас. Мы заслужили положительные отзывы клиентов, в том числе, благодаря оптимальной ценовой политике

Поэтому с уверенностью можем гарантировать профессиональный ремонт по ценам значительно ниже, чем у конкурентов

Мы заслужили положительные отзывы клиентов, в том числе, благодаря оптимальной ценовой политике. Поэтому с уверенностью можем гарантировать профессиональный ремонт по ценам значительно ниже, чем у конкурентов.

Причины неисправностей

Причиной поломки климата может стать

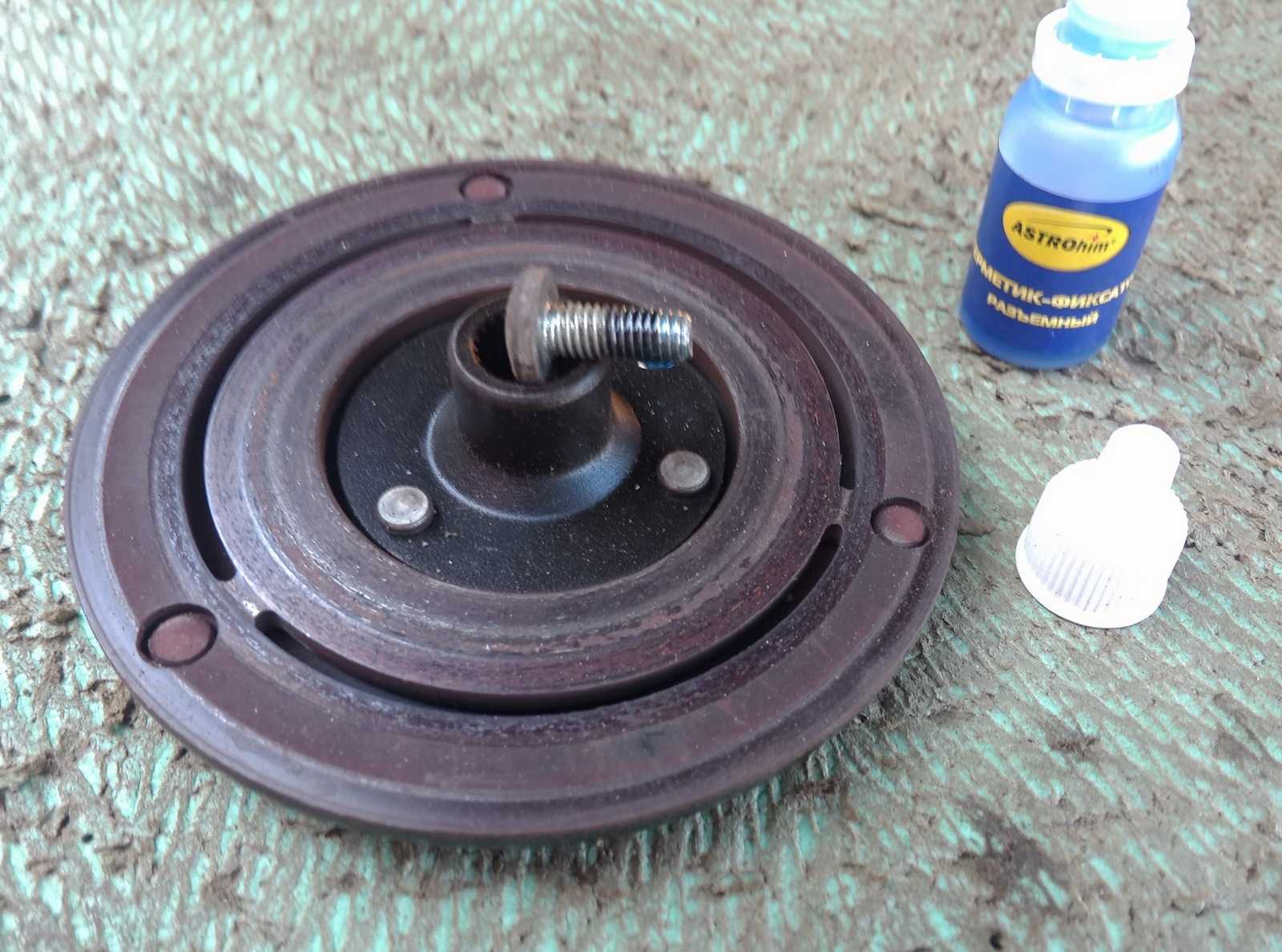

Если выходит из строя муфта компрессора кондиционера Опель Астра H, то в большинстве случаев причина в терморезисторе. Как тогда лучше поступить, чтобы не тратиться на полную замену муфты, а то и всего компрессора в целом, подскажет сервисный мастер.

Когда в Opel Astra H компрессор кондиционера перестает работать, то велика вероятность, что потребуется его замена. Это становится понятным после предварительной диагностики и тщательного осмотра всех деталей.

Понять причину очень важно, чтобы больше не повторять ошибок, приведших владельца авто в сервис по ремонту

Замена или ремонт компрессора?

Компрессор в Опель Астра – сложноустроенный элемент оборудования автомобиля. Принцип его работы заключается в циркуляции хладагента по замкнутой системе. Отсюда, если не будет гарантирована её герметичность, агрегат может начать плохо работать или вовсе перестать функционировать.

Ремонтом компрессора проблема обычно не решается. Поэтому при подозрении на неисправность, нужно незамедлительно обращаться в автосервис для замены элемента.

Вместе с работой по смене, опытные мастера также проведут диагностику некоторых соседних узлов, заправят агрегат новым хладагентом, проверят на функциональность муфту и подшипник компрессора.

Усилители рулевого управления

Принцип действия EHPS Электрогидравлическое рулевое управление с усилителем уменьшает усилие на рулевой механизм. Гидросистема действует также как и система рулевого управления с усилителем, используемая на других моделях, однако в ее состав входит гидравлический насос с электрическим приводом, независимый от двигателя автомобиля. Блок управления и насос гидросистемы составляют единый модуль и могут быть заменены только в сборе.

Усилие от EHPS регулируется блоком управления, как функция частоты вращения двигателя и в соответствии с трехмерной регулировочной характеристикой двигателя.
На Astra-H используются две различных системы EHPS.
EHPS производства TRW используется на версиях с бензиновыми двигателями небольшой мощности и Z 17 DTL и не включается в систему шины CAN. Эта система EHPS является такой же, как и EHPS II используемой на Astra G. Для целей диагностики, эта система имеет собственную линию диагностики (вывод диагностики 7). EHPS производства TRW обеспечивает двухступенчатое, в зависимости от нагрузки, регулирование скорости вращения насоса (2 скорости). Величина нагрузки определяется по току, который электродвигатель потребляет от электрической системы автомобиля.
EHPS производства ZF используется на бензиновых двигателях большой мощности и Z 17 DTH и связана с шиной HS CAN Astra-H. EHPS производства ZF работает в зависимости от скорости и нагрузки и использует две различных регулировочные карты. Соответствующие условия движения определяются по скорости автомобиля, как функция смещения рулевого колеса, а сервоусилие рулевого управления уменьшается при увеличении скорости движения. На автомобилях со спортивным шасси, вторая регулировочная карта может быть активизирована кнопкой включения спортивного режима.

Элементы системы EHPS Внешние отличия между системами TRW и ZF

Система TRW
Бачок гидросистемы круглой формы.
Жгут проводов, связанный с электрогидравлическим модулем не может быть отделен.
Трубопроводы гидравлической системы, проложены индивидуально к электрогидравлическому модулю и крепятся посредством соединительной гайки или хомута.
Система ZF
Бачок гидросистемы круглой формы, с двумя плоскими областями.
Жгут проводов, связан с электрогидравлическим модулем посредством двух разъемов.
Трубопроводы гидравлической системы присоединены к электрогидравлическому модулю и рулевому механизму посредством центрального болта.

Принцип действия – EHPS ZF

Блок управления EHPS управляет системой по карте в зависимости от угловой скорости вращения насоса гидросистемы. Скорость автомобиля передается к блоку управления EHPS через шину CAN.
Датчик угла поворота
EHPS производства TRW, который не связан с шиной CAN, не имеет датчика угла поворота. Вместо этого используется информация о повышении давления в рулевом механизме, которое происходит при повороте рулевого колеса.
Автомобилям с антиблокировочной системой тормозов ESP MK60 имеют датчик угла поворота в CIM. На автомобилях с EHPS ZF, информация от датчика угла поворота CIM передается через шину HS CAN к блоку управления EHPS. Из-за большой потребляемой мощности гидравлический насос не приводится в действие, пока двигатель не работает. Если во время поездки происходит отказ генератора переменного тока, гидравлический насос выключается, чтобы предохранить аккумуляторную батарею от разряда.

Принцип работы CAN Опель Астра Г

  1. Руководства по ремонту
  2. Руководство по ремонту Опель Астра 2004-2006 г.в.
  3. Принцип работы CAN

Вместо отдельного проводника для каждого сигнала используются только два общих провода, что позволяет одновременно получать информацию о состоянии большинства приборов и датчиков, не используя при этом отдельные тумблеры и переключатели. Шина CAN, получая важную информацию (например, о неисправности), фиксирует ее в своей памяти.

↓ Комментарии ↓

1. Эксплуатация и техническое обслуживание автомобиля

1.0 Эксплуатация и техническое обслуживание автомобиля 1.1. Общие сведения 1.2. Органы управления и комбинация приборов 1.3. Кондиционер и отопитель 1.4. Оборудование салона 1.5. Система пассивной безопасности 1.6. Вождение и обслуживание автомобиля 1.7. Таблицы

2. Двигатель

2.0 Двигатель 2.1. Новый бензиновый двигатель Z 18 XER DOHC-I 2.2. Бензиновые двигатели – общие процедуры проверки 2.3. Снятие и установка силового агрегата 2.4. Механическая часть двигателя 2.5. Проверочные и ремонтные операции компонентов механической части двигателя 2.6. Система охлаждения 2.7. Система впрыска топлива бензиновых двигателей 2.8. Система смазки 2.9. Таблицы

3. Трансмиссия

3.0 Трансмиссия 3.1. Сцепление 3.2. Механическая коробка передач 3.3. Автоматическая коробка передач 3.4. Приводной механизм 3.5. Таблицы

4. Ходовая часть

4.0 Ходовая часть 4.1. Общие сведения 4.2. Колеса и шины 4.3. Передняя подвеска 4.4. Задняя подвеска 4.5. Таблицы

5. Рулевой механизм

5.0 Рулевой механизм 5.1. Общие сведения 5.2. Предварительные проверки 5.3. Рулевой механизм 5.4. Таблицы

6. Тормозная система

6.0 Тормозная система 6.1. Общие сведения 6.2. Общие процедуры проверки 6.3. Операции регулировки и замены элементов тормозной системы 6.4. Таблицы

7. Бортовое электрооборудование

7.0 Бортовое электрооборудование 7.1. Общие сведения 7.2. Система электроснабжения 7.3. Бортовое электрооборудование 7.4. Таблицы

8. Кузов

8.0 Кузов 8.1. Особенности конструкции 8.2. Навесные элементы

9. Схемы электрооборудования

9.0 Схемы электрооборудования 9.1 Обозначения, использующиеся на схемах электрооборудования 9.2 Система охлаждения двигателя (двигатели Z14XEP, Z16XEP, Z18XE и Z17DTL) 9.3 Передние и задний стелоочистители/Датчик дождя/Омыватели фар 9.4 Стеклоподъемники 9.5 Выключатель стоп-сигналов/Выключатель фонарей заднего хода/Панель переключателей наружного освещения/Подсветки панели приборов 9.6 Задние комбинированные фонари/Подссветка номерного знака/Стоп-сигнал верхнего уровня 9.7 Фары (кроме ксеоновых)/Противотуманные фары 9.8 Внутреннее освещение салона/Розетка отбора мощности/Прикуриватель/Освещение богажного отделения

Признаки проблем с компрессором

В Opel Astra H компрессор кондиционера иногда выходит из строя. К нам достаточно часто обращаются клиенты с неисправностями. К счастью, всегда удавалось их устранить быстро и за невысокую стоимость.

Существует несколько признаков, по которым можно понять, что с компрессором что-то не так:

  1. Компрессор работает нестабильно, постоянно включаясь, даже если кондиционер не работает. Или, наоборот, отказывается работать при включенном кондиционере. Система кондиционирования может просто не включаться.
  2. Воздух, подаваемый в салон, недостаточно холодный или обладает неприятным запахом.
  3. При работе и (или) при выключенном кондиционере из-под капота раздаются неприятные звуки.

В первом случае может быть неисправна муфта компрессора кондиционера Опель Астра H. Именно она отвечает за включение кондиционера. Проблема может быть в самой муфте или проводке, к которой она подключена. Часто из строя выходят предохранители или в некоторых местах может потеряться контакт.

Когда кондиционер работает неисправно, неполадки

Если из-под передней части капота, где как раз располагается компрессор кондиционера Опель Астра Н, доносятся неприятные звуки, то, скорее всего, проблема заключается в неисправном подшипнике, из которого вытекло масло, и во время работы происходит высокое трение. Именно оно вызывает назойливый гул или скрежет, а также приводит к сильному нагреванию.

Профилактика поломки заслонки

Чтобы в дальнейшем минимизировать риск выхода из строя заслонки рециркуляции на автомобилях Opel Astra, требуется искусственно уменьшить показатель момента электрического привода, который отвечает за работу элемента климатического оборудования.

Для снижения момента и мощности электропривода, в электрическую цепь устройства подключается стабилизатор тока.

Причём и здесь есть 2 варианта установки стабилизатора.

Первый включает в себя пару микросхем типа LM317, 2 резистора и также 2 диода. Резисторы используются с номиналом 8,2 Ом. Настройка стабилизатора выполняется на параметры тока 150 мА. Но не все могут справиться с самостоятельным изготовлением схемы. Тогда сам стабилизатор меняется на ещё один резистор. Но уже с номиналом 36 Ом и 2 Вт.

При этом важно учитывать наличие у резисторной схемы одного недостатка. Ток, проходящий через электропривод заслонки рециркуляции, будет непосредственно зависеть от напряжения, имеющегося в бортовой сети транспортного средства

В рассматриваемом случае это бортовая сеть автомобиля Opel Astra.

Второй вариант стабилизатора выполняется на основе:

  • светодиодного моста на 1А и 400V;
  • резистора на 8,2 Ом;
  • микросхемы типа LM317AEMP или D2PAK на 1 и 1,5 А соответственно;
  • разъёма PWL;
  • разъёма PWC.

Установленная заслонка рециркуляции воздуха

Собрав одну из схем стабилизатора для нормализации работы электропривода заслонки рециркуляции, перед установкой обязательно проводится проверка.

Разница в схемах заключается в том, что второй работы более компактный и простой в исполнении. При отсутствии навыков и опыта по сборке электросхем лучше обратиться за помощью к специалистам.

Проверка выполняется путём подключения амперметра к схеме, запитанной от аккумулятора. Если ток при первичной проверке составляет около 150 мА с погрешностью 3 мА, это считается нормой. Затем выводы стабилизатора меняются местами и ток проверяется ещё раз. От первого значения погрешность не должна превышать 3 мА. При значениях 153 и 147 мА можно считать стабилизатор функционирующим правильно.

Последовательность работ по самостоятельной замене изитроника на механику.

Внимание, в статье описана самая простая переделка. В ходе переделки, мы оставим труп изитроника и будем использовать его сцепление

Это позволяет нам не снимать коробку переключения передач, не прошивать двигатель и не переделывать проводку.

Все работы займут 1-2 дня с перекурами.

Шаг 1 — Снимаем аккумулятор.

Это необходимо для того, чтобы не спалить машину в процессе выполнения работ, да и без его снятия, нам не подлезть к изитронику…..

Шаг 2 — Устанавливаем главный цилиндр сцепления.

Отрезаем заглушку от бачка на главном тормозном цилиндре.

Откручиваем заглушку на моторном щите и устанавливаем на место главный цилиндр сцепления.

Устанавливаем педаль сцепления.

Все это ставится болт он.

Шаг 3 — устанавливаем рычаг переключения передач.

Снимаем джойстик изитроника и отцепляем его ждут проводов.

Меняем резиновую заглушку в моторном щите на пыльник от МКПП. Так как я перекуп и не ставил цели сделать по уму, я просто разрезал резиновую заглушку крест накрест и силком протолкнул тягу переключения передач. Сделал я это, чтобы сэкономить на пыльнике, не деньги, время, просто пыльник надо было долго ждать, а на разборке его не было.

При помощи паяльника или ножа вырезаем в тоннеле КПП отверстие под кулису МКПП. Ничего сложного в этом нет т.к. по форме штамповки пластика все понятно.

Устанавливаем на место кулису и тягу переключения передач.

Тоннель пока не собираемся, так как необходимо ещё настроить кулису.

Шаг 4 — меняем механизм переключения передач от изитроника на крышку от механики.

Отцепляем разъемы управления двигателями выбора передач. И ответим провода в сторону.

Сам механизм выбора передач держится на 4х болтах.

Откручиваем их и аккуратно выводим механизм. Он, как правило в грязи, а при извлечении эта грязь так и норовит упасть в коробку….

Если вам повезет, прокладку получится оставить старую, собственно я так и сделал, но поставил на герметик.

Меняем механизм выбора передач на механизм от МКПП.

Болты от механизма изитроника очень длинные. Используйте болты от механики!

Шаг 5 — устанавливаем вертолеты (тяги переключения передач)

Это самый сложный момент во всей работе.

Я ставил правое крепление без ямы и домкратов, на ощупь сверху.

Левое крепление ставится довольно удобно.

Шаг 6 — настраиваем кулису.

Делается это очень просто. Шестигранником или шилом/сверлом фиксируем рычаг переключения передач в положении между 1-2 передачами и аналогичным образом фиксируем механизм выбора передач на коробке(нажимаем кнопку).

После этого затягиваем болт на тяге переключения передач.

Шаг 6 — монтируем гидропривод сцепления.

Я изготовил гидропривод сам. Рулеткой отмерил по месту 2 медных трубки и развальцевал. На каждой трубке с одной стороны стоял опелевский штуцер, а с другой вазовский. Шланг взял от ваз 2110.

Вышло у меня примерно вот так:

Гидропривод крепким стяжками, а где есть штатные крепления, используем их.

Прокачиваем с помощником. И обязательно проверяем течи.

На этом переделка механической части закончена.

Шаг 7 — переделываем электрику.

Электрику необходимо переделать, так как при любой ошибке по изитроника, запуск двигателя штатным стартером невозможен.

Само реле управляется минусом! Плюс на нем есть постоянно.

Возможны два варианта переделки — использование штатного замка зажигания для запуска двигателя или установка кнопки стартера. Второй вариант реализовать гораздо проще.

Основные неисправности автомобильного кондиционера

Поломки автокондиционера похожи у Опелей Астра G, J.

Ниже перечислены часто типичные неисправности:

  1. Во время эксплуатации возможен перегрев агрегата. В этом случае он автоматически отключается, если температура фреона стала слишком высокой. В этом случае следует сделать перерыв на некоторое время и не включать устройство на полную мощность.
  2. Одной из часто встречаемых проблем у автомобилей Опель Корса, Астра G, J и других моделей является радиатор. После продолжительной эксплуатации он сгнивает под вентилятором, в итоге, выходит из строя электромагнитная муфта компрессора кондиционера.
  3. Если воздух в салоне охлаждается плохо, то причиной может быть загрязненный радиатор и салонный фильтр. При этом могут появиться неприятные запахи.
  4. При их загрязнении некачественно работает вентиляция. Грязь в моторном отсеке приводит к коррозийным процессам. В результате детали выходят из строя.
  5. При износе уплотнителей может заклинить компрессор. В этом случае его придется заменить.
  6. Износ уплотнительных элементов приводит к разгерметизации системы кондиционирования и утечке фреона.
  7. Современные автомобили, такие как Опель Астра J, G, оснащены большим количеством электроники, поэтому возможны проблемы с электрикой. Могут перегореть предохранители.

Почему заслонка выходит из строя

Несмотря на все свои достоинства, Opel Astra всё же имеет некоторые недоработки в конструкции. Они касаются и устройства заслонки рециркуляции.

Чаще всего неисправность касается её подвижной части, где выполняется стыковка с электрическим приводом. Тут используется пластик, на котором с течением времени и по мере эксплуатации автомобиля появляются трещины. Когда вал привода проворачивается в заслонке, вскоре компонент разрушается полностью и теряется работоспособность.

Если говорить о причинах такой неисправности, то здесь смело можно называть просчёт самих конструкторов Astra. Материал, используемый в элементе, попросту не выдерживает подобной нагрузки, поскольку электропривод обладает слишком высоким моментом.

Когда заслонка неисправная, она срабатывает со слишком малой скоростью, не может полноценно закрывать прохождение наружного воздуха. Потому при активации заслонки наружный воздух всё равно проникает внутрь. Либо устройство не переключается в выставленный автомобилистом режим, из-за чего постепенно в машине запотевают стёкла. Это уже напрямую зависит от того, насколько сильным является повреждение.

Каждому владельцу Astra рекомендуется понаблюдать за тем, как быстро срабатывает заслонка рециркуляции при её исправном состоянии. На скорость влияет сразу несколько факторов, включая частоту использования функции, текущую температуру воздуха, наличие в составе климат-контроля датчика качества воздуха и пр.

Как показывает статистика обращений в сервисный центр, с момента начала эксплуатации автомобиля Opel Astra проходит от 3 до 6 месяцев, когда неисправность заслонки даёт о себе знать. Если автомобиль находится на гарантии, тогда такая поломка входит в перечень гарантийных случаев, то есть водителю обязаны отремонтировать заслонку бесплатно в официальном сервисном центре Opel.

Заслонка рециркуляции воздуха Opel Astra

Если же гарантия уже не действует, автовладельцы Astra будут регулярно сталкиваться с проблемной заслонкой рециркуляции. Здесь существует 2 основных варианта:

  • периодически ремонтировать или менять узел;
  • модифицировать заслонку, чтобы она реже выходила из строя.

Второй вариант наиболее предпочтительный. Но не все владельцы Astra сразу это понимают. Когда гарантийный срок истёк, все расходы по восстановлению работоспособности климатического оборудования ложатся на кошелёк владельца машины. А это довольно внушительные регулярные затраты. Лучше один раз потратить время и деньги на модернизацию, чем постоянно платить за ремонт и покупать новый узел заслонки.

Обратите также внимание на характер проявления неисправности климат-контроля, в котором вы подозреваете именно заслонку рециркуляции. Если при изменении направления потока воздуха на блоке управления оно не меняется, то имеющаяся поломка не имеет отношения к рассматриваемой заслонке

Причину нужно искать в других компонентах климатической системы.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт Опель
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
