Opel astra f сцепление (модели с плоским маховиком)

Прокачка сцепления на автомобиле с механической КПП

Прокачку на авто Astra H (или G) с механической коробкой передач удобно выполнять вдвоем, помощник здесь нужно для того, чтобы педалью сцепления (ПС) производить нажатия. Для проведения работ необходимо будет подготовить:

отрезок прозрачного шланга (подойдет от стеклоомывателя);
тару для слива ТЖ;
флакон с оригинальной жидкостью объемом от 250 до 500 мл;
ключ на 10 или 11 (специальный для прокачки) и на 17;
плоскогубцы.

В качестве тары удобно использовать пластиковую бутылку с проделанным в пробке отверстием для прозрачной трубки, и перед началом прокачки следует в заливной бачок произвести доливку жидкости до самого верха. Дальше действуем так:

поднимаем капот, снимаем аккумулятор и площадку, расположенную под ним;
находим на КПП рабочий цилиндр сцепления (РЦС), сдергиваем со штуцера предохранительный колпачок, закрепляем трубку на штуцере, другой кончик шланга соединяем с емкостью для слива;
помощник в салоне авто несколько раз надавливает на ПС, затем фиксирует ее в нажатом состоянии;
удерживая ключом на 17, при помощи прокачного ключа отворачиваем штуцер где-то на три четверти оборота, тем самым выпуская из системы воздух, затем штуцер закручиваем;
опять выполняем накачивание педали и стравливание воздуха из ГСС, операцию повторяем столько раз, сколько это требуется для окончательного удаления воздуха из гидросистемы;
во время прокачки обязательно следим за уровнем ТЖ в бачке, периодически доливаем жидкость.

По окончании работы закрываем крышку бачка, проверяем, как нажимается ПС, испытываем машину на ходу.

Грамотная замена сцепления Опель Астра: стоимость и гарантии на работы в наших автосервисах

Стоимость выполненных работ по установке новых деталей сцепления Опель Астра полностью зависит от того, необходим ли демонтаж или монтаж КПП и подрамника. Все расценки на выполнение работ в нашем техническом центре можно узнать в прайс-листе. Вы будете приятно удивлены нашими демократичными ценами, ведь они значительно дешевле, чем в дилерских центрах.

На все виды выполненных работ в нашем техническом центре мы даём длительную гарантию. Мы гарантируем, что после ремонта в нашем сервисном центре Ваш автомобиль будет исправно работать в течение длительного времени. Ведь мы сотрудничаем с известными производителями запасных частей, которые уже длительное время присутствуют на этом рынке и успели отлично зарекомендовать себя, как ответственные поставщики и как производители качественной продукции.

Большинство клиентов придя к нам единожды, при необходимости возвращаются, приобретая статус «постоянных клиентов».

Opel Astra GTC Опелёныш › Бортжурнал › Замена сцепления Opel astra H коробка F17

С приходом тепла и появлении зацепа на асфальте я обнаружил что у меня буксует сцепление — это когда обороты двигателя растут а скорость нет ! Вердикт всему этому стёртый диск сцепления ! Итак чтобы заменить сцепление понадобиться — сам комплект сцепления естественно, яма или подъёмник, набор инструментов и походу смотреть что там ещё износилось ! Чтобы выбрать комплект сцепления я всю голову сломал, перечитал кучю форумов и записей в бж ! Рассматривал два вида сцепы фирмы Sachs и Luk это основные потовщики на конвеер, а значит с завода стоит что то одно из двух ! И так чтобы больше не ломать голову я решил сначало разобрать и посмотреть что там и заказать то что и стояло ! Сняв коробку я увидел заветную надпись на корзине сцепления Sachs, затем сняв корзину увидел диск сцепления с маркировкой Luk и удивился такому миксу ! В просторых интернета бытует мнение что какая то из фирм лучше, типо какое то мягче, дольше ходит, полу спорт )) всё это не так обе фирмы хорошие, обе германия и грамотные люди утверждают что их делают чють ли не на одном конвеере, самое главное не нарвать на потделку, но и в автозапчастях Sachs дороже ! И так я заранее мониторил цены Existа — Luk стоил 5800 , а Sachs 6800 и цены там каждый день меняются в зависимости остатков и курса доллора ! и так заметив спад доллора я замечаю что мой комплект Sachs стоит 5100 заказываю и остоётся ждать ! Теперь опишу процесс замены : Можно начинать откуда угодно, разбирать нужно много ! Я начал с подвески — нужно открутить привода от ступиц, верхнее крепление стойки стабилизаторов, шаровые опоры, рулевые наконечники — всё это для того чтобы вынуть привода из коробки и чтоб зловеший подрамник крепился только на своих болтах к кузову, ктото его снимает целиком я же откручивал его с одной стороны и приспускал со стороны коробки ! Не забываем слить масло из коробки ! далее снимаем аккумулятор и его площадку, отсоединяем кулису от коробки ! и так от коробки всё отсоединили ее держет теперь только подушка верхняя и болты к мотору !

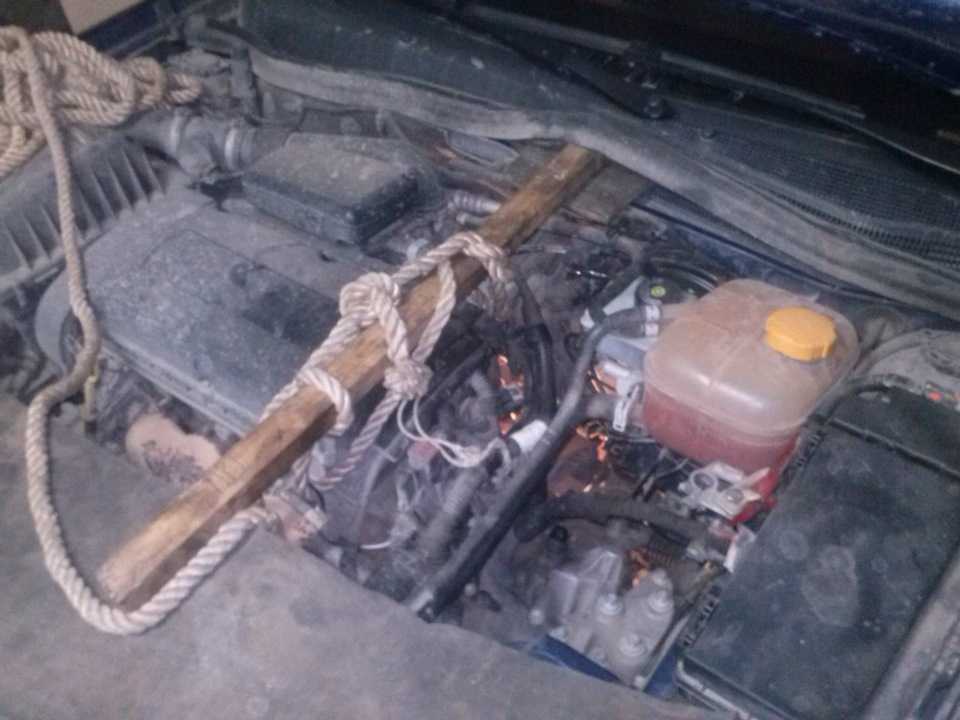

Вывешиваем мотор сто бы окончательно отцепить коробку И начинаем откручивать колокол коробки от мотора ! Самое главное сверху есть штуцер гидравлического подшипника я его не отцеплял чтоб потом не прокачивать сцепление я выжимной пока оставил старый цена у него дороже самого сцепления !

Схема Так все болты к мотору я открутил зову помошника чтоб ловил коробас, отчепляю верхнюю подушку коробки и всё коробу всторону, до конца я её не вынимал — пространства стоновиться достаточно чтобы всё заменить ! Вот и всё добральсь и к сцеплению откручиваем его, корзина как новая выработки нигде нет диск стёрт до заклёпок — сфоткать забал ! З а сцеплением прячется маховик его я тоже снимал чтоб посмотреть как там поживает сальник ! Прежде чем снять маховик помечаем место посадки маркером чтобы пото одеть также дабы не сбить балансировку !

Пометки стрелками После снятия маховика я нблюдал там вот такую кортину

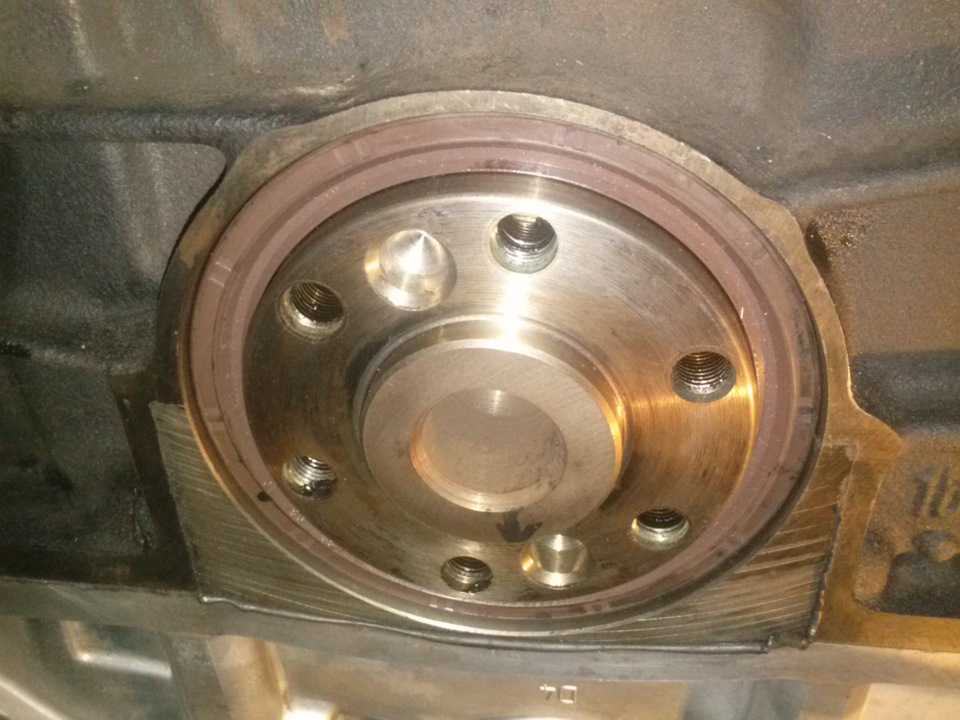

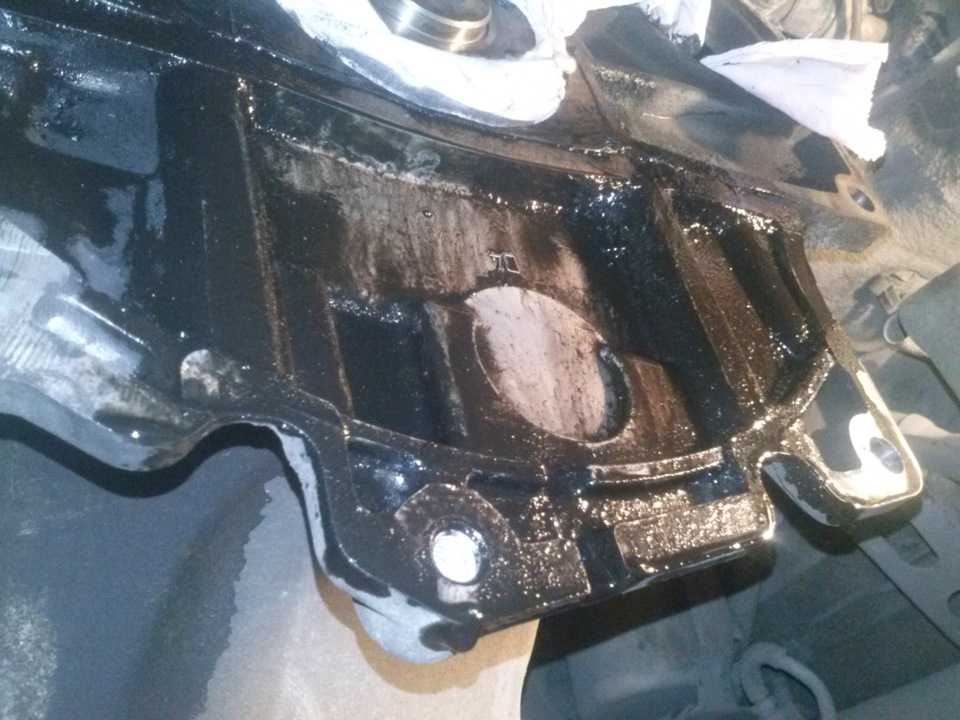

Сальник коленвала течёт Но насамом деле не всё так страшно было это уже поцесс отмывки ! Сальник тоже нужно грамотно выбрать, у меня мотор Z16XEP без датчиков коленвала на сальнике как на Z16XER, а значит подойдёт любой сальник с размером 98х80х10 , зказываем ждём ! Все комплектуюшие в сборе, начнём установку

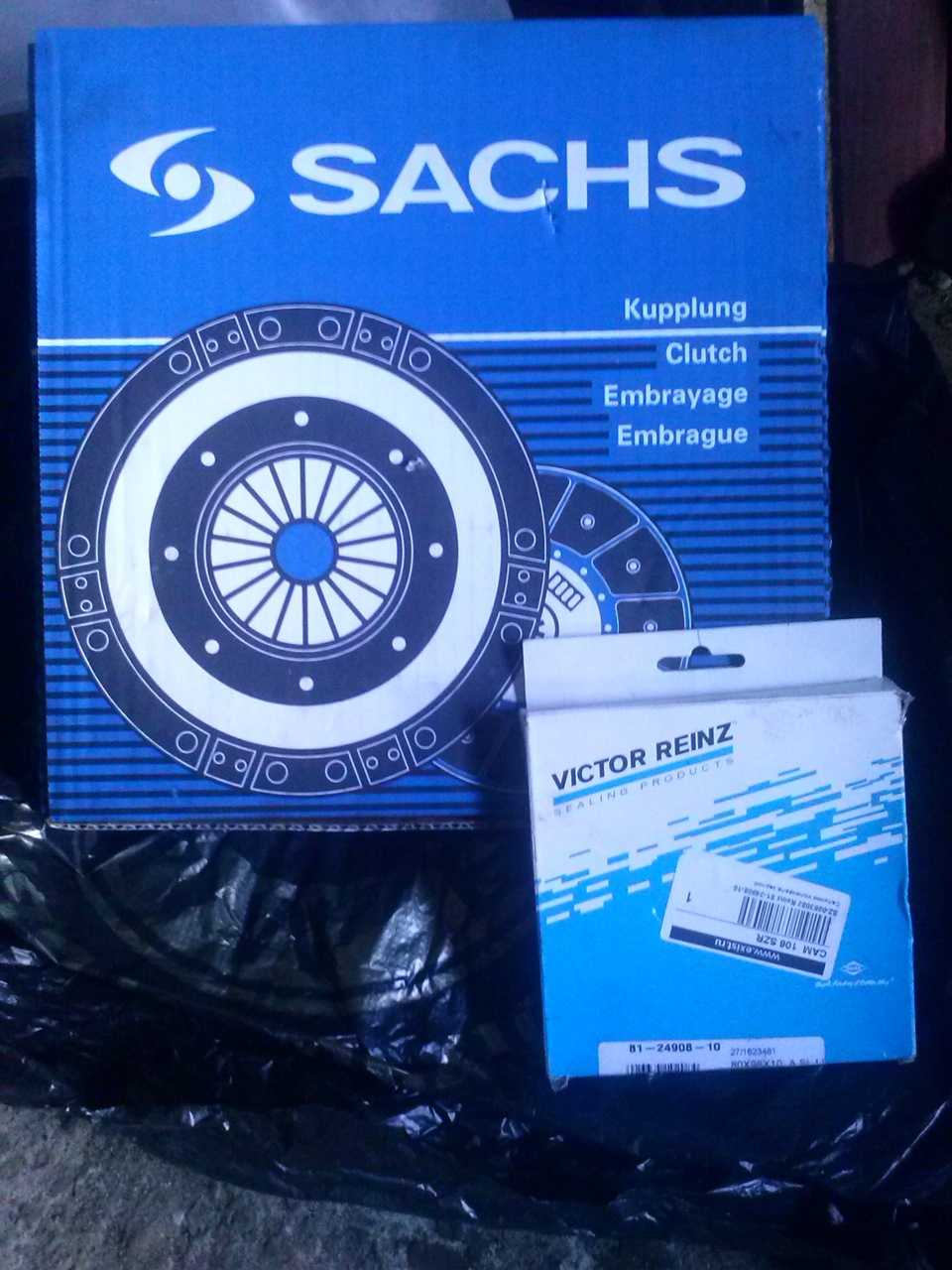

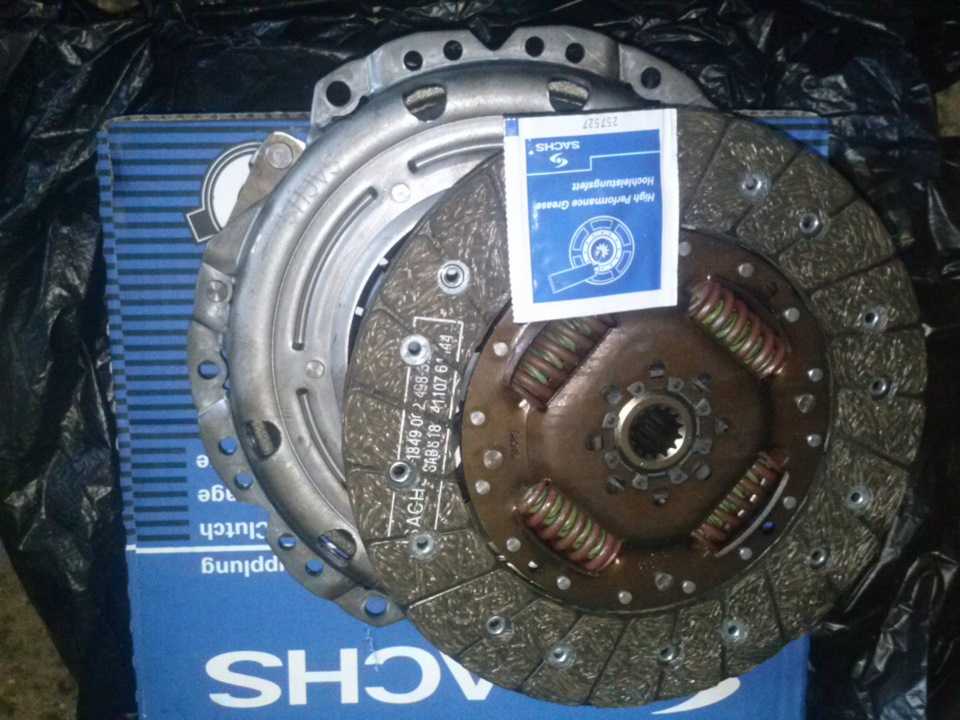

Комплекты

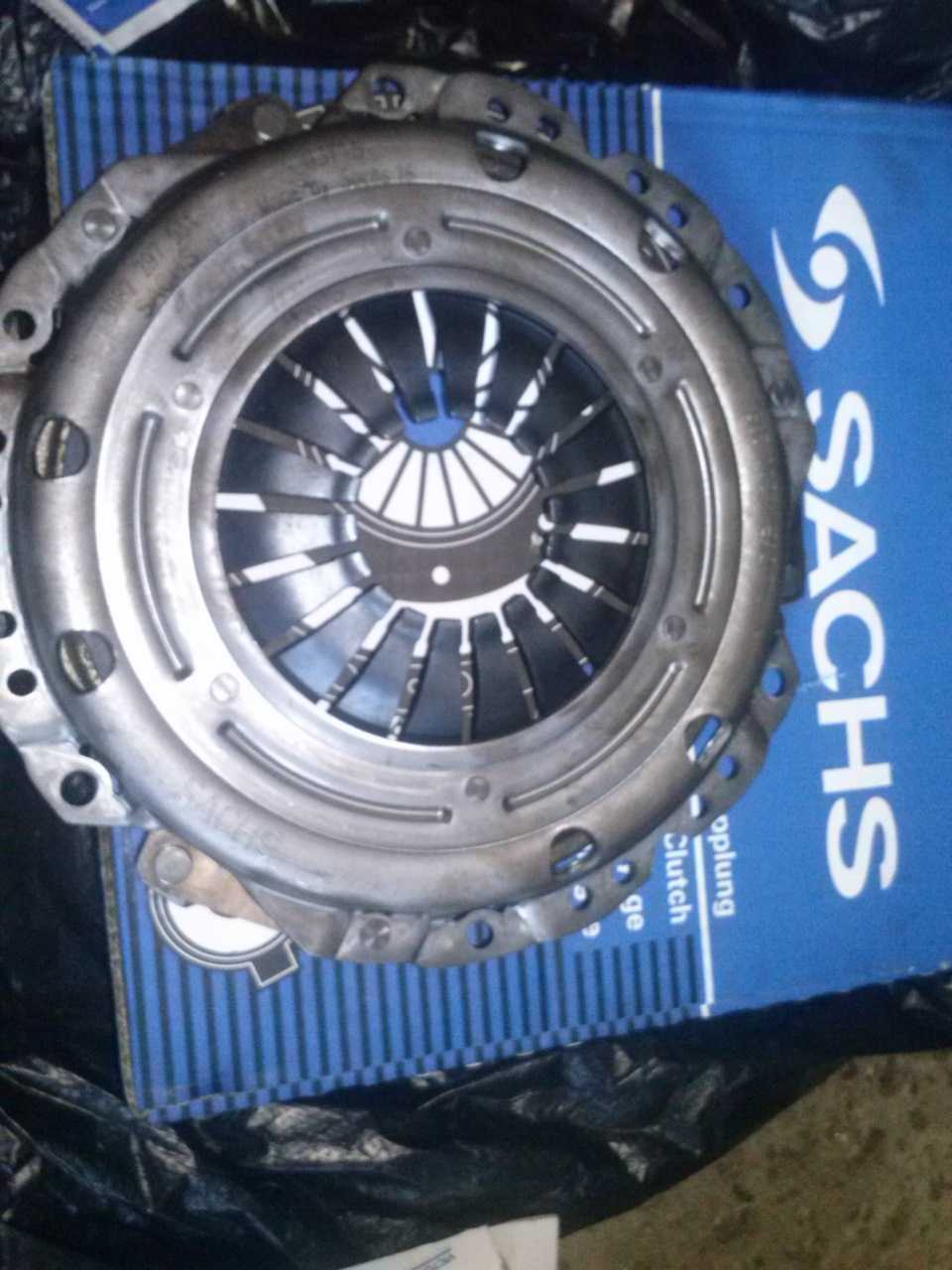

Корзина

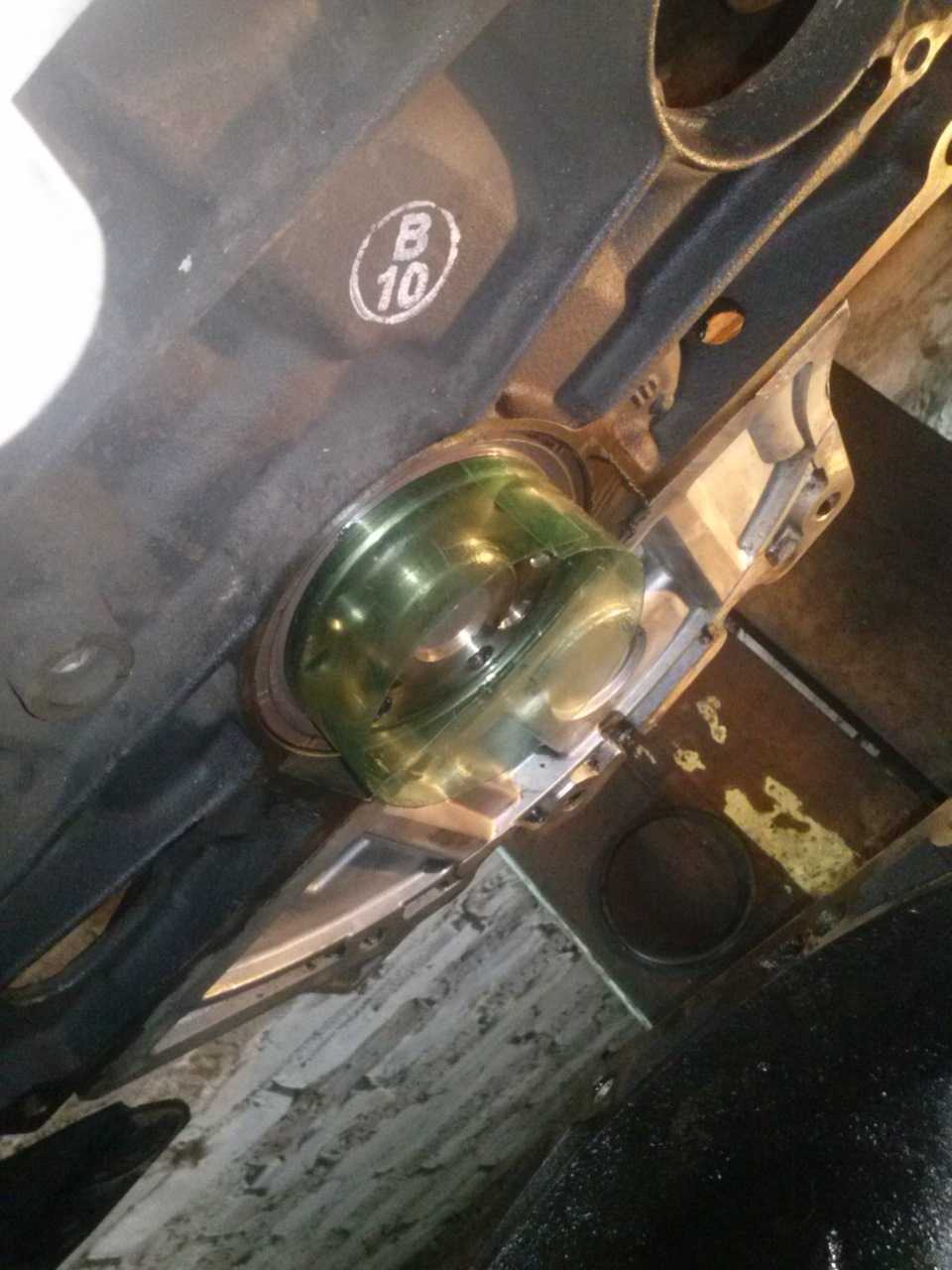

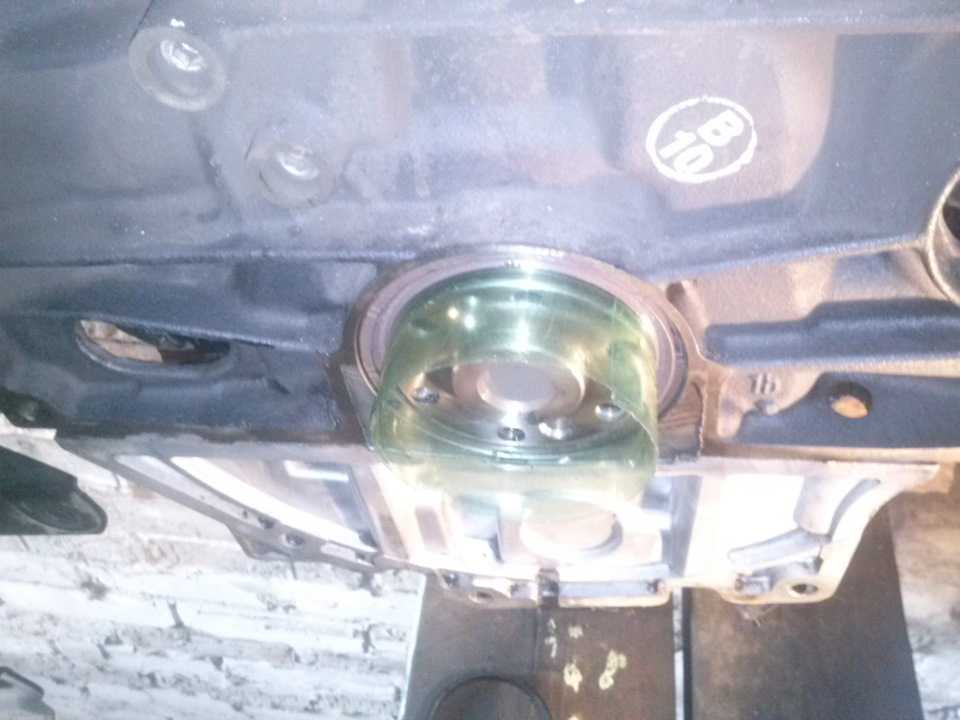

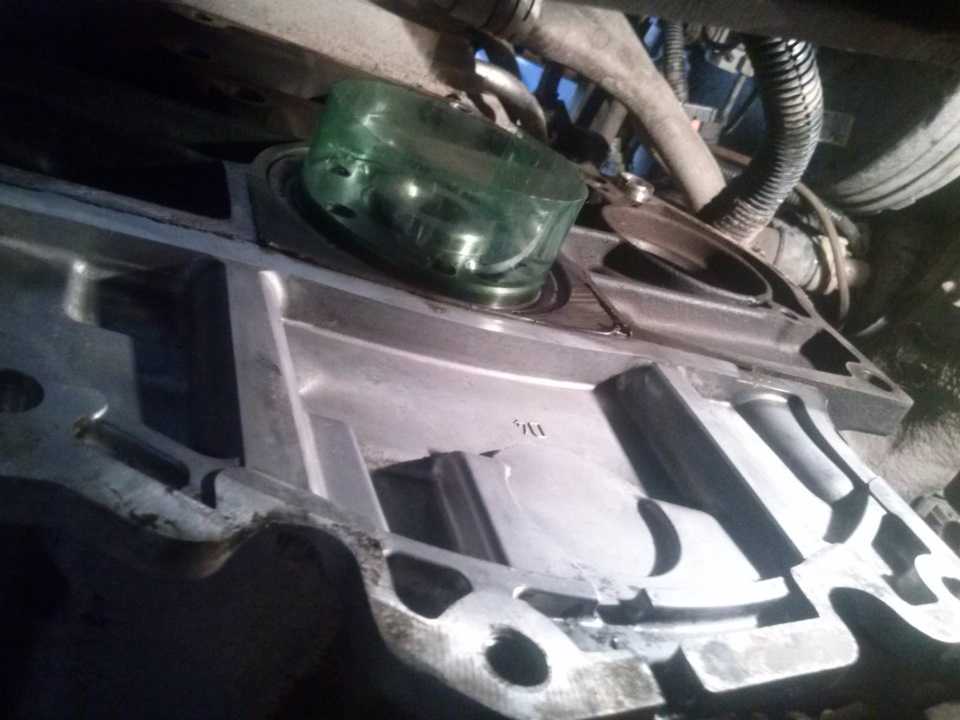

диск-смаска Первым делом отмываем всё от масла и устонавливаем сальник, для этого я сделал из пластиковой бутылки оправку и запресовал сальник

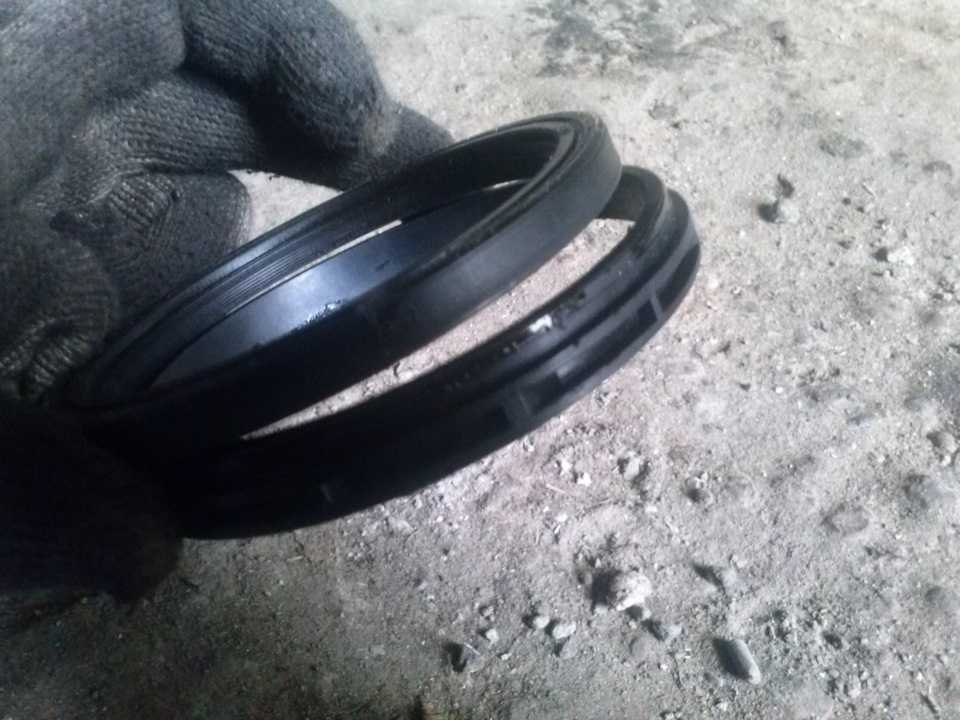

4 Да кстать сальник этот с маркировкой «левое кручение» Это важно потомучто родной устанавливается подругому, он немного другого типа и двух составной

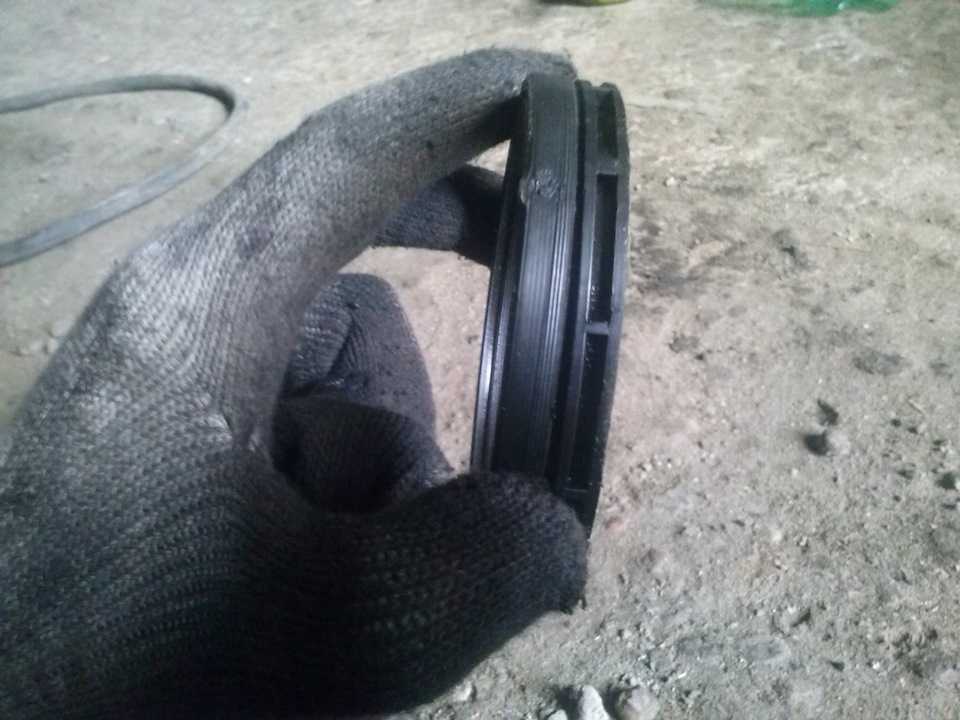

На моторе Xer это кольцо с проводом — датчик коленвала сдесь оно просто пластиковае и на новом салинике его нет ! Всё готово к установке маховика, затяжку маховика нужно производить определённым усилием 3.5 гк крест на крест и дтягивать на 30 градусов затем на 15

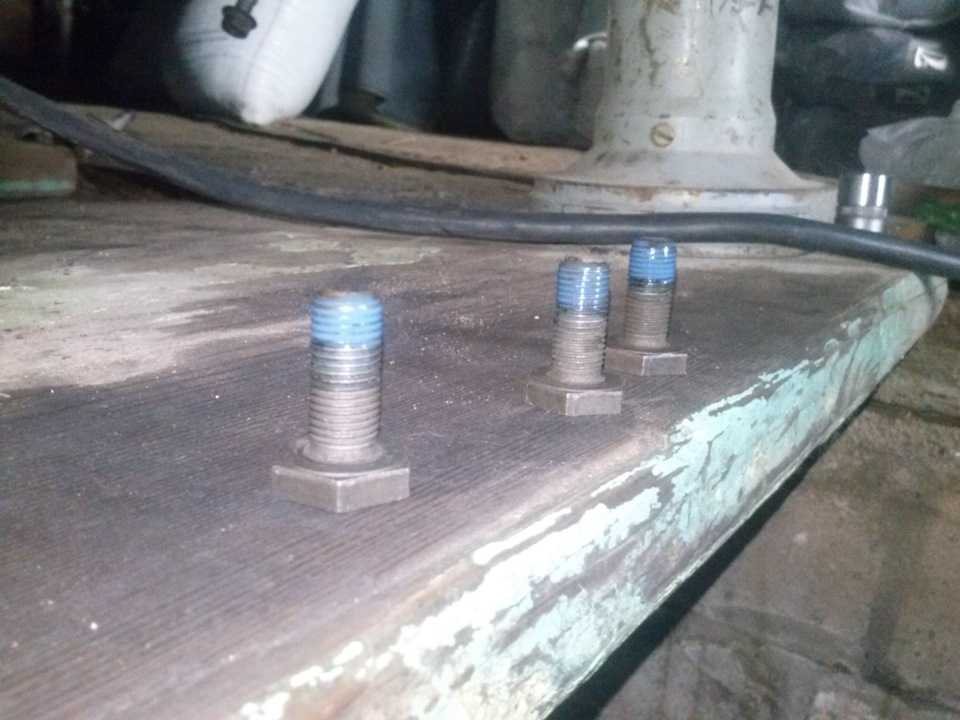

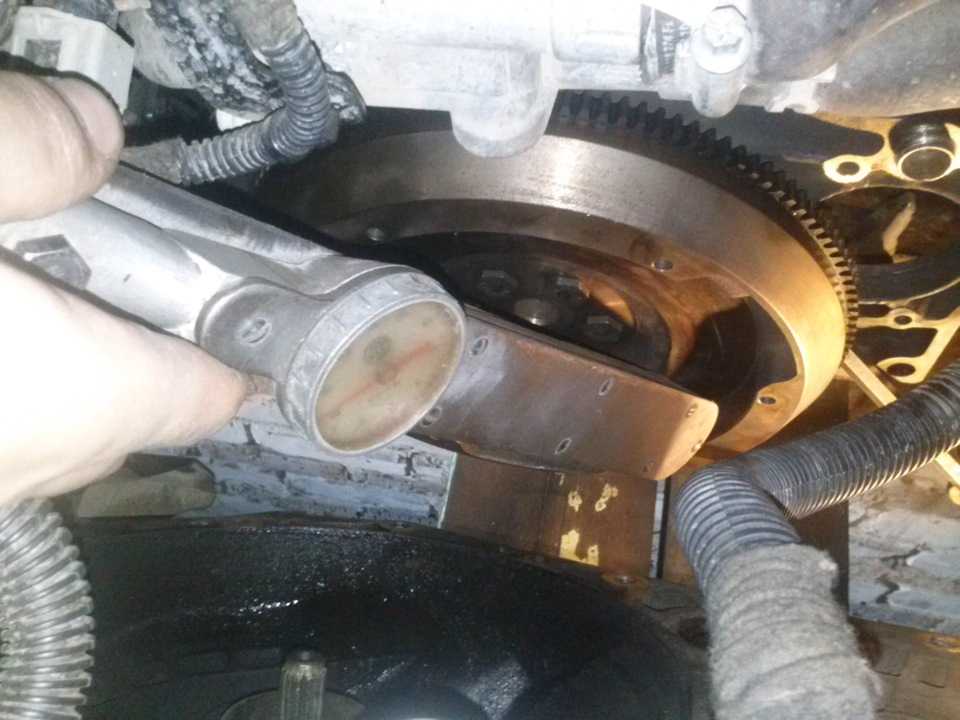

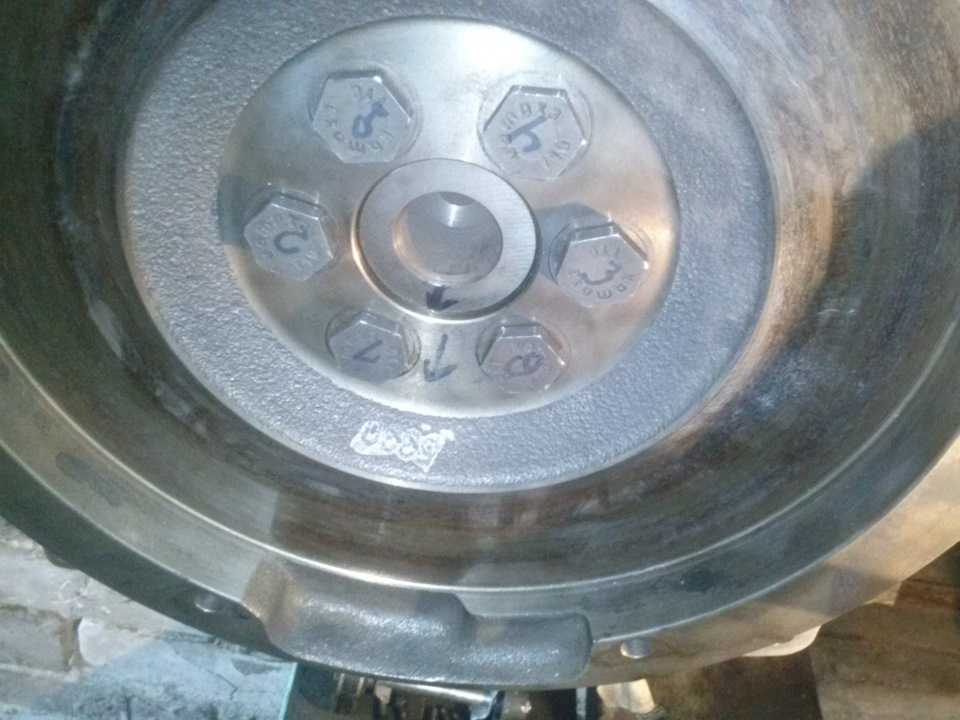

Затяжка маховика болты смазат фиксатором резьбы синим

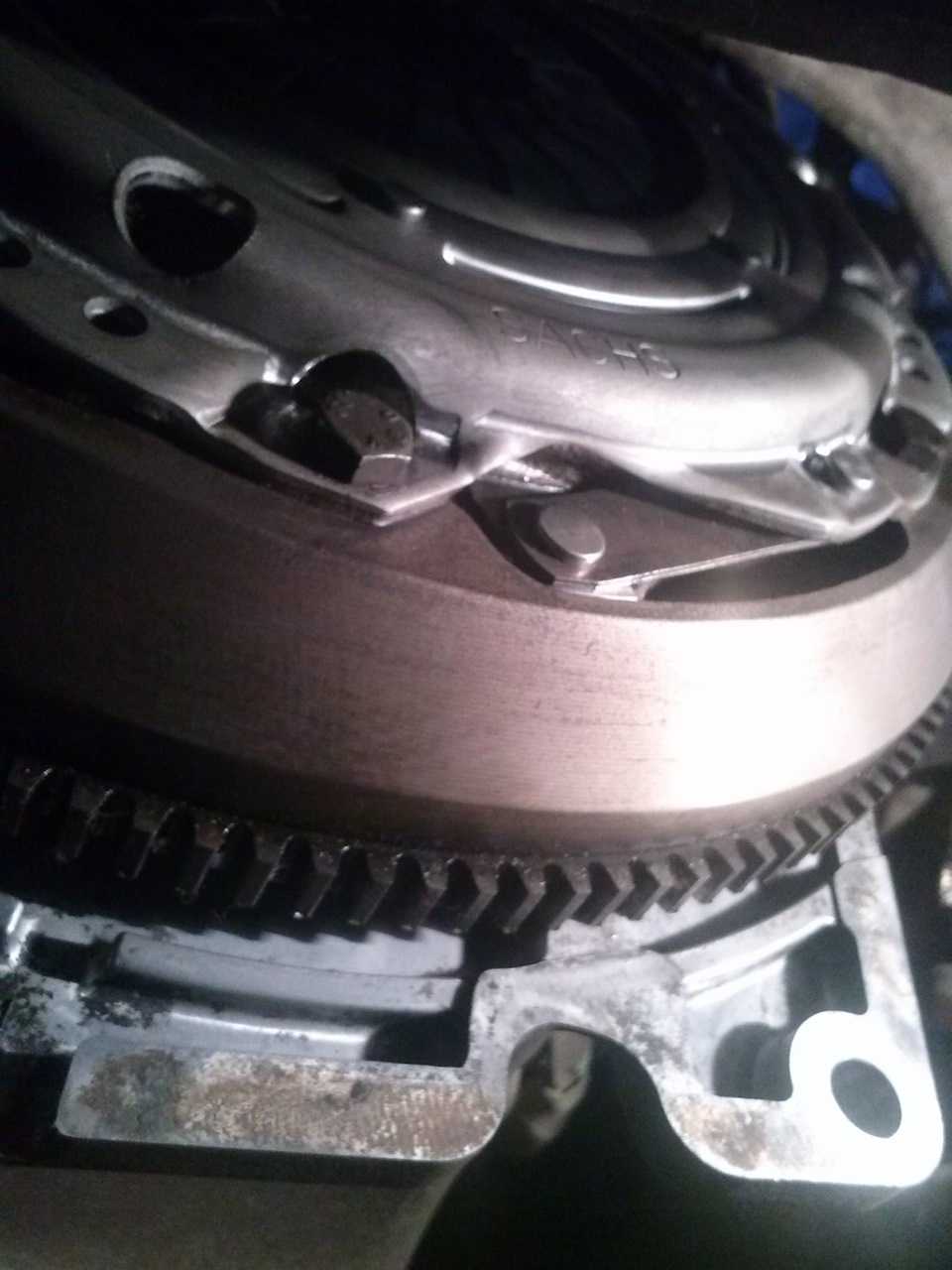

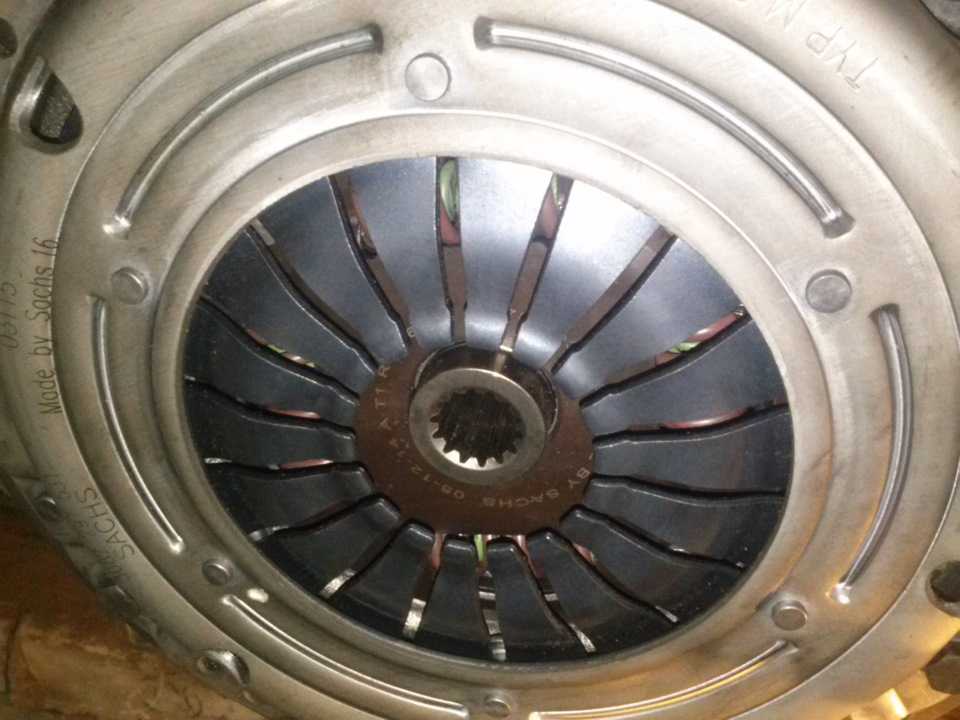

1 И так моховик установлен можно вешать сцепление

2 Диск обязательно должен быть отцентрирован иначе не надеть кпп, это можно делать на глаз если не в первой можно приблудами из магазина, я делал подручными средствами — взял две головки подходящего деаметра и недостоющую толщину подмотал

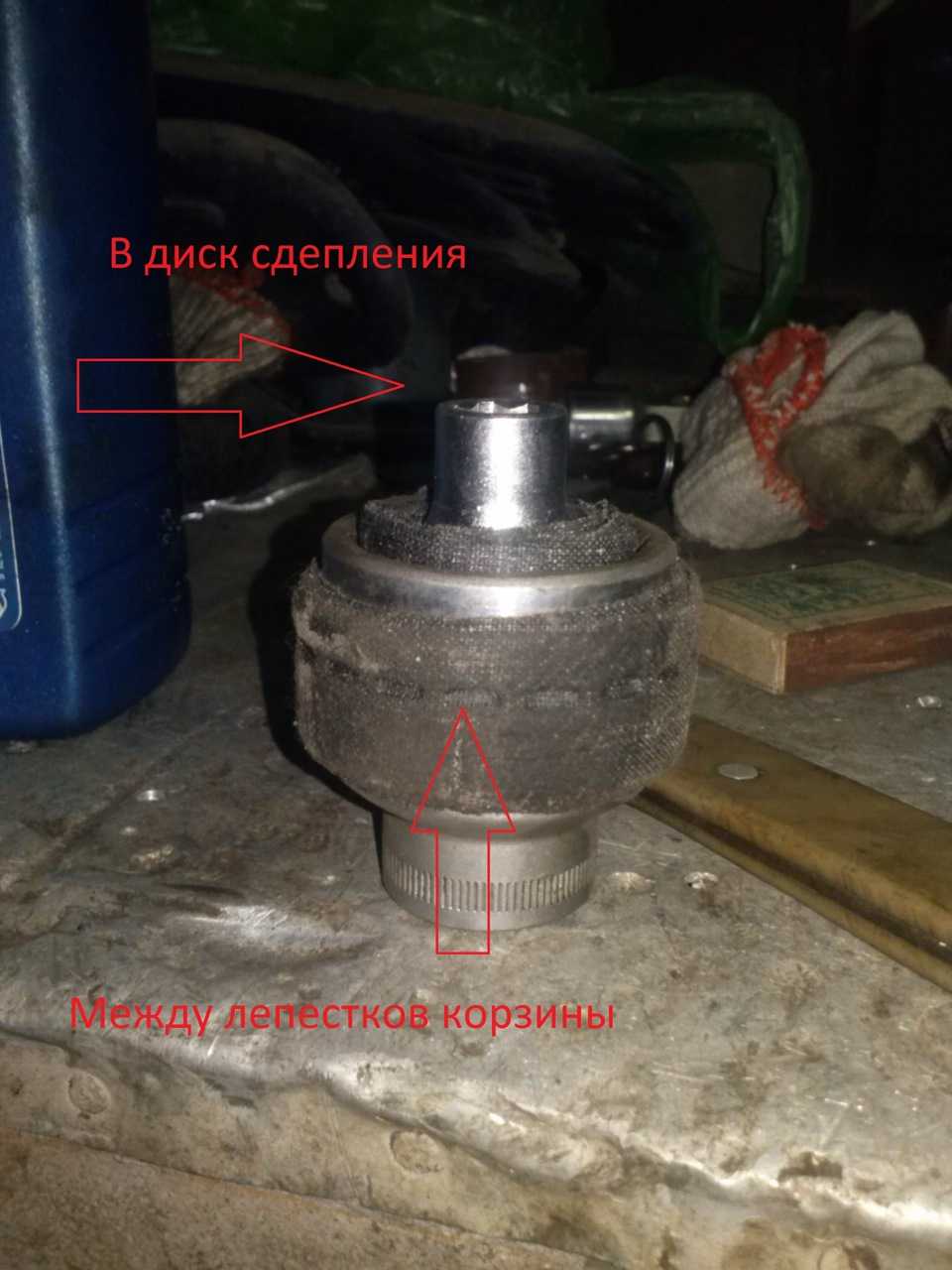

Соеденил две головки из набора Нажевил корзину, установил приблуду для центровки и затянул! Вот и всё сцепление заменяно, собираем всё обратно, заливаем масло в коробку

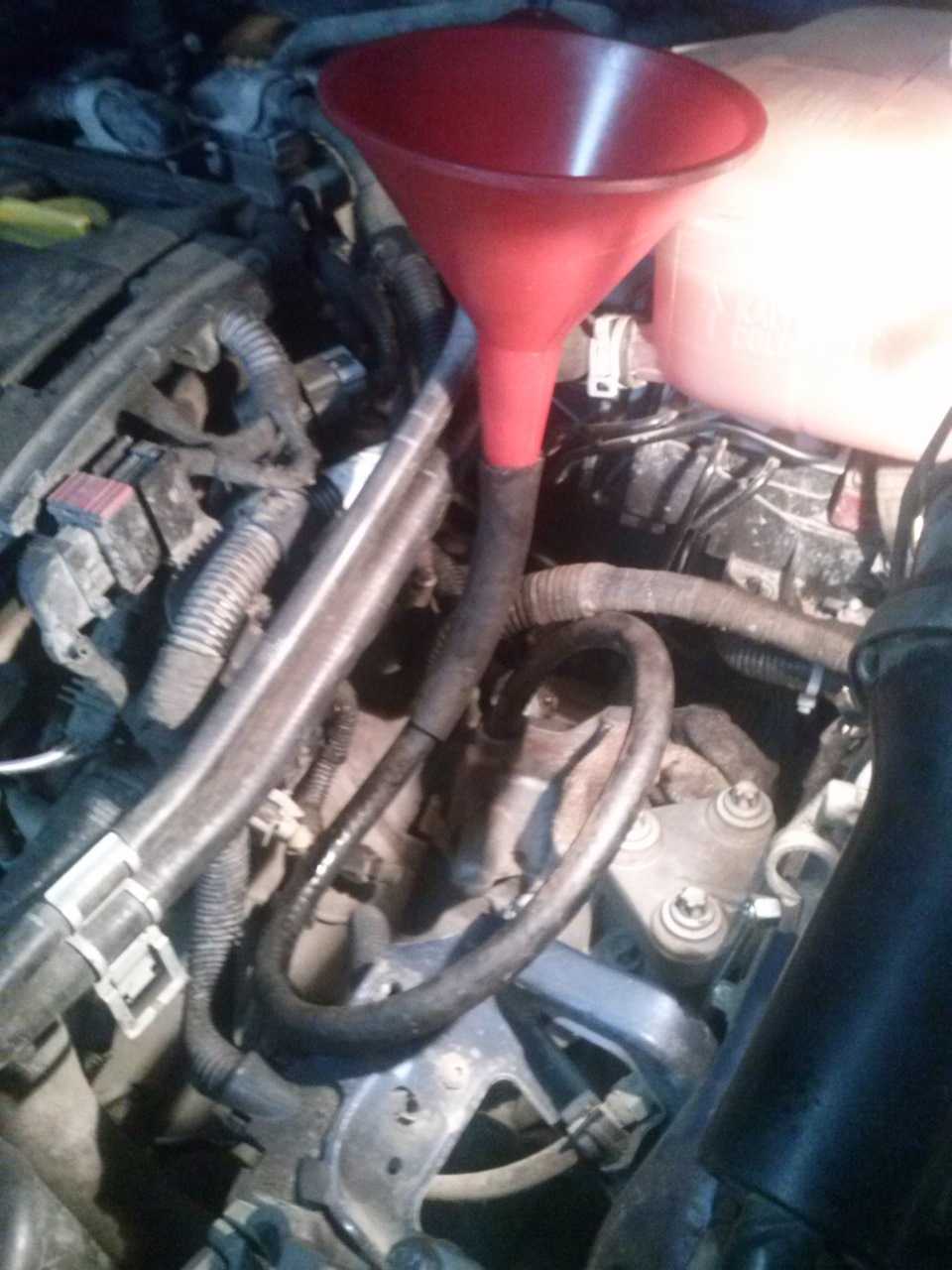

Масло заливал через сапун 1.5 литра И можно радоваться проделаной работе — сцепление стало мягким как буд то воздух выжимаеш, букс пропал ! да и вот что вас ждёт если вы туда полезите

Устройство сцепления на автомобиле Опель Астра H

В данной статье будет описана интересная тема для многих автовладельцев опель. Сегодня машины данной марки очень распространены на отечественном рынке. Однако, многие модели, например, астра н, недостаточно изучены нашими умельцами и водителями

По автомобилю опель астра н, а точнее по его очень важному узлу, такому как сцепление информации не так уж и много. В связи с этим далее обсудим устройство данного механизма этой машины, а также выдадим небольшие рекомендации по его эксплуатации

Устройство сцепления Опель Астра H

Составные части сцепления

Итак, начнем, пожалуй, с описания частей механизма сопряженного и входящего в состав сцепления. Если можно так выразиться, блок сцепления состоит из следующих частей:

Приводного от двигателя маховика;
Последующего ведомого диска;
Непосредственно кожуха механизма, в который входит нажимной диск;
Также немного непривычной в понимании диафрагменной пружины;
Для сцепления имеется отдельный картер;
В картере вмонтирован подшипник, предусмотренный для включения механизма;
Там же рядом расположен цилиндр, предназначенный для выполнения обратной задачи — выключения устройства;
Ну и соответственно целый ряд метизов, выполняющих роль крепежа деталей.

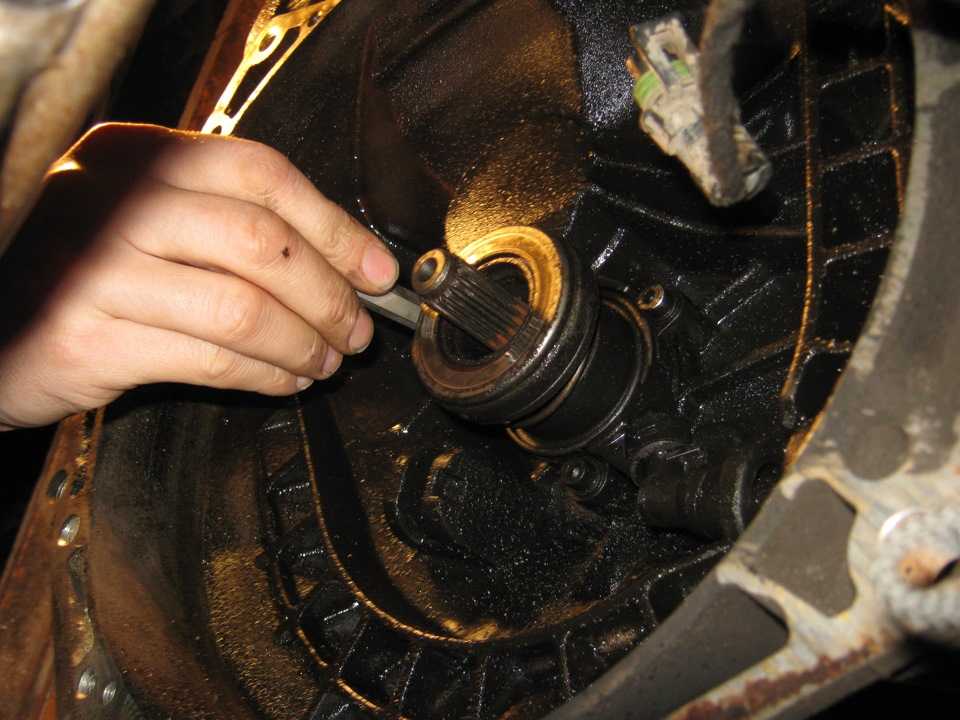

Замена выжимного подшипника Опель Астра Н

Одной из наиболее распространенных причин поломок является износ подшипника включения. Он испытывает на себе повышенные нагрузки, так как вращается вне зависимости от того, выжато ли сцепление.

ПРИМЕЧАНИЕ: Деталь входит в конструкцию рабочего цилиндра привода Опель Астра Н. Если она выходит из строя, требуется заменить весь узел.

Располагается выжимной подшипник в картере. Процесс его замены в автосервисе схож с такой же процедурой со сцеплением. Мастерам также требуется демонтировать КПП и снять множество крепежных элементов. На место старого устанавливается цилиндр привода в сборе, и в большинстве случаев осмотр показывает, что требуется заменить и резиновые уплотнители. Мастера также указывают на то, что в конце многие автолюбители забывают удалить воздух из гидропривода, залить масло в коробку, тормозную жидкость в бачок основного тормозного цилиндра.

После всех процедур в обязательном порядке проверяется работоспособность нового сцепления на автомобиле.

Цены на замену сцепления в нашем автосервисе

После диагностики нашим клиентам представляется список работ, необходимых для полноценного ремонта. Цены каждой из них определяются стоимостью услуг мастера и самих деталей на замену. Подбираются они по вин-коду, с учетом модели и года выпуска.

Цены комплектов сцепления могут различаться. Например, для Астра Н Z16XEP 2007 года выпуска требуется комплект 621303009, он будет несколько дешевле, чем для той же модели, но 2008 года выпуска – ему требуется комплект 621304709.

Кроме непосредственной замены сцепления также потребуется сменить:

масло в коробку;
тормозную жидкость (для Астры Н — DOT4).

Из расходных материалов в цену могут войти:

стопорное кольцо;
прокладка приемной трубы.

Основная цель – вернуть сцеплению работоспособность. Но по вашему желанию у нас могут быть проделаны дополнительные работы. К примеру, имеет смысл заменить сальники штока выбора передач и т.п. Это на руку самому автолюбителю – стоимость таких деталей и работ минимальная, а позже, когда необходимость замены становится срочной, уже не придется оплачивать повторную разборку, которая дороже в разы.

Итоговая стоимость в нашем автосервисе не превышает среднерыночную.

Механика Opel Astra H (Опель Астра H): замена сцепления Опель или его диска для двигателя Z16XER

Мастера нашего специализированного сервиса имеют большой опыт и высокую квалификацию, чтобы гарантировать качественное выполнение ремонта и длительную последующую эксплуатацию вашего автомобиля. Нашим клиентам не нужно беспокоиться о поиске запасных частей и комплектующих, наиболее востребованные из которых есть у нас на складе.

Из всего перечня деталей и узлов, которые мы рекомендуем к замене, стоит включить комплект из диска сцепления, а также корзины (прижимная тарелка) и выжимного подшипника с рабочим цилиндром. Это относится как к механической коробке передач, так и к роботизированной. Мы внимательно подбираем все необходимые детали, которые устанавливаем, гарантируя качество замены.

Наши специалисты помогут сделать правильный выбор, подобрав подходящие комплектующие в соответствии оптимального соотношения стоимости и качества. Разобраться в том, насколько деталь соответствует необходимым требованиям, под силу только опытному мастеру. Нередко желание сэкономить приводит к тому, что приходится делать повторный ремонт, требующих еще больших затрат.

Установка

13. Удостоверьтесь в абсолютности чистоты и сухости сопрягаемых поверхностей маховика и дисков сцепления, в случае необходимости протрите рабочие поверхности растворителем. 14. Установите фрикционный диск выступающей частью ступицы от маховика. Обычно на диск наносится заводская маркировка, указывающая, какой стороной к маховику его следует устанавливать. 15. Установите корзину сцепления — если устанавливается старая корзина, проследите за правильностью совмещения нанесенных в процессе демонтажа посадочных меток. Вверните болты крепления корзины и затяните их пока только от руки с целью обеспечения возможности беспрепятственного центрирования ведомого диска. 16. Установите приспособление КМ-6263, вставьте центрирующий шток. Замечание: Центровка необходима, чтобы при установке коробки передач ее первичный вал прошел сквозь шлицы в диске и попал в направляющую втулку в цапфе коленчатого вала. 17. При помощи отжимной оправки полностью разгрузите диски сцепления (см. выше) и в несколько приемов в диагональном порядке равномерно затяните болты крепления корзины с требуемым усилием. Извлеките центрирующий шток и снимите приспособление. 18. Установите на место коробку передач.

Это интересно: Тест драйв Опель Астра хэтчбек

Механизм в сборе

Автомобили опель астра, которые производятся с механической коробкой переключения передач, комплектуются сцеплением с однодисковой системой. На этом диске диафрагменная пружина располагается по центру. Кожух нажимного диска производится процессом штамповки, и в нем по периметру высверливаются отверстия в количестве шести штук для крепления к маховику двигателя. Следующая часть сцепления это ведомый диск. Эта часть механизма устанавливается на первичный вал двигателя посредством шлицевого соединения и сверху зажимается кожухом. Получается так, что диафрагменная пружина плотно его зажимает. И в результате ведомый диск находится между маховиком мотора и нажимным диском. Как уже отмечалось, подшипник включения, и цилиндр выключения устройства расположены рядом и соединены в один механизм. Этот механизм крепится к картеру четырьмя болтами. Механизм приведения в необходимое положение цилиндра, осуществляется посредством гидравлического привода.

Сцепление Опель Астра H

Этот привод имеет следующие части:

Основной цилиндр. Этот цилиндр расположен в отсеке силового агрегата;
Цилиндр, расположенный в катере и контактирующий с подшипником сцепления;
Магистрали для жидкости (шланги и трубки);
Естественно, регулирующего механизма — педали сцепления.

Все вместе выглядит так: главный цилиндр посредством штока контактирует с педалью сцепления. От главного цилиндра идет связующее звено (шланг) к бачку, расположенным рядом с основным цилиндром, а от бачка уже передается связь на цилиндр в картере. Для создания гидравлического давления используется тормозная жидкость.

Несколько полезных моментов

Для наибольшей долговечности механизма сцепления, ногу не стоит держать постоянно на педали. Эта привычка плотно закладывается в мозгах людей еще с обучения. Не чувствуя и машинально держа ногу на педали, Вы создаете небольшое усилие, которое приводит к слегка выжатому сцеплению. При этом диск сцепления неплотно прилегает и начинает проскальзывать, что приводит к повышенному его износу.

Определить изношенность сцепления можно так: по ходу движения резко нажмите на педаль газа, при этом обороты растут и потом немного снижаются, а только постом машина начинает разгоняться, то это значит — сцепление находится в изношенном состоянии и требует ремонтных работ. Вот таким нехитрым механизмом является сцепление, которое установлено на астре. Теперь при необходимости замены какой-либо части или проведения ремонта у Вас будет возникать намного меньше вопросов и непонимания этого механизма. Как известно, любой ремонт, проведенный своими руками, экономит достаточно неплохую сумму денег.

Замена сцепления Опель Астра Н

Первое что могу сказать, так это то, что разбирать нужно много и без помощи друга справится трудно, также нужно заранее подготовить, чем будешь подвешивать движок и коробку. Также первым делом слить масло с коробки.

Под капотом нужно: снять аккум с площадкой, отсоединяем кулису от коробки, и открутить верхнюю подушку, а также после процедур снизу, чуть позже, вывесив мотор, открутить верхние болты крепящие коробку к мотору и колокол коробки. Штуцер гидравлического подшипника, если не будешь менять и выжимной подшипник лучше не отцеплять, что бы потом не прокачивать сцепление.

С подвески, придется откручивать от ступиц привода, также верхнее крепление стойки стабилизаторов, рулевые наконечники, шаровые опоры и всё это демонтируется дабы вынуть приводные валы из КПП и снять подрамник (хотя можно и не снимать его полностью, а только открутить его с одной стороны и приспустить со стороны коробки). Также под низом откручивать нижние подушки коробки передач, освободить подрамник от проводов, чтобы не порвались при его опускании. Откручиваем по периметру коробки все болты.

Добравшись к сцеплению, откручиваем его и снимаем. На твоем авто в основном устанавливают сцепление фирм Sachs или Luk, поскольку что цены, что качество приблизительно на одном уровне. При установке нужно обязательно отцентровать сцепление специальной приблудой. Собираем всё в обратном порядке и заливаем масло в коробку (лить через сапун 1,5 л).
