Блок в багажном отделении
Расположен за левой обшивкой салона.
Вариант 1

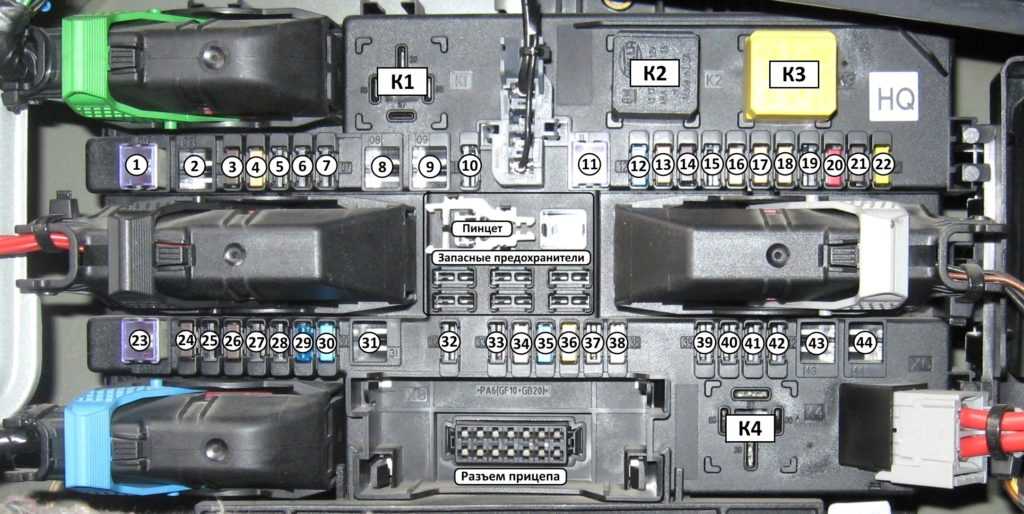

Схема
Обозначение
| 1 | 25/30А Электропривод управления передними стекло подъемниками |
| 2 | Не используется |
| 3 | 7,5А Комбинация приборов |
| 4 | 5А Обогрев/ кондиционер/ климат-контроль (HVAC) |
| 5 | 7,5А Подушки безопасности |
| 6 | Не используется |
| 7 | Не используется |
| 8 | Не используется |
| 9 | Не используется |
| 10 | Не используется |
| 11 | 25А Обогрев заднего стекла (стекла окна двери задка) |
| 12 | 15А Стеклоочиститель окна двери задка |
| 13 | 5А Система помощи при парковке |
| 14 | 7,5А Система кондиционирования воздуха |
| 15 | Не используется |
| 16 | 5А Система опознавания занятости сиденья/ система Open-Start |
| 17 | 5А Датчик дождя/ датчик качества воздуха/ система контроля давления в шинах/ внутреннее зеркало заднего вида |
| 18 | 5А Приборы /переключатели |
| 19 | Не используется |
| 20 | 10А Система динамического управления амортизаторами (CDC) |
| 21 | 7,5А Обогрев наружных зеркал заднего вида |
| 22 | 25А Верхний люк |
| 23 | 25/30А Электро стеклоподъемники задних дверей |
| 24 | 7,5А Диагностический разъем |
| 25 | Не используется |
| 26 | 7,5А Электропривод складывания наружных зеркал |
| 27 | 5А Ультразвуковой датчик, система противоугонной сигнализации |
| 28 | Не используется |
| 29 | 15А Прикуриватель, передняя розетка |
| 30 | 10А Задняя розетка для подключения дополнительных электроприборов |
| 31 | Не используется |
| 32 | Система Open & Start |
| 33 | Не используется |
| 34 | 25А Верхний люк |
| 35 | 10А Задняя розетка для подключения дополнительных электроприборов |
| 36 | 20А Розетка тягово — сцепного устройства |
| 37 | 5А Освещение салона |
| 38 | 30А Центральный замок, вывод «30» |
| 39 | 15А Обогрев левого переднего сиденья |
| 40 | 15А Обогрев правого переднего сиденья |
| 41 | Не используется |
| 42 | Не используется |
| 43 | Не используется |
| 44 | Не используется |
- K2 (K3_X131) Реле — обогрев заднего окна, зеркал (на FR11, FR21), (от FB5, FB6)
- K3 (K1_X131) Реле — вывод 15 (на FR12, FR13, FR14, FR16, FR17, FR18, FR20)
- K4 (K2_X131) Реле — вывод 15a (на FR39, FR40)
Блок под капотом
Он находится в левой части моторного отсека, рядом со стойкой и закрыт защитной крышкой.
Состоит из двух отделов (блока предохранителей и реле и отдела силовых предохранителей высокой мощности)

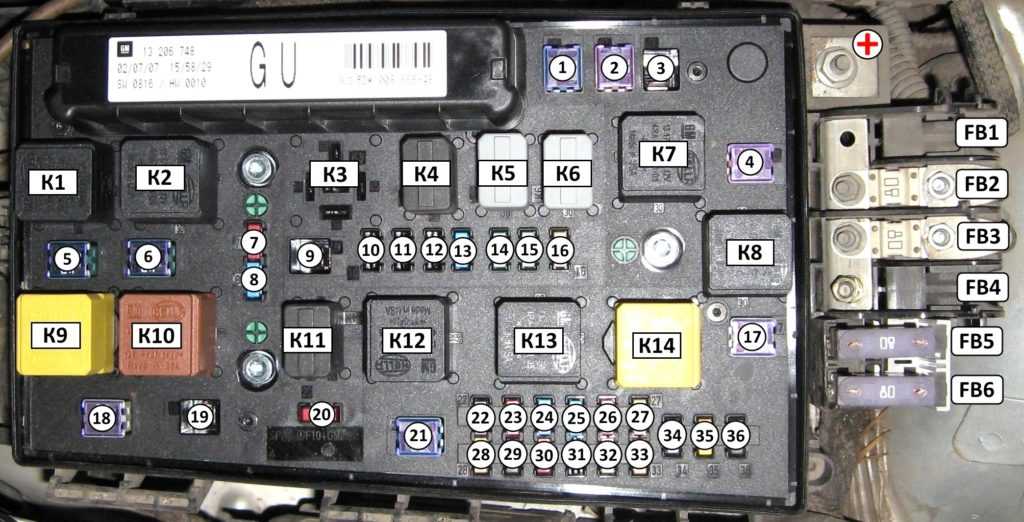

Фото — схема
Обозначение предохранителей
| FB1 | 50А Электрогидравлический жесткий верх HT |
| FB2 | 80А Дизель (Контроллер времени накаливания) |
| FB3 | 80А ЭГУР |
| FB4 | 30А Независимый обогреватель IH 100А Дополнительный обогреватель — электрический, пассажирский салон EH |
| FB5 | 80А на REC / Задний блок предохранителей |
| FB6 | 80А на REC / Задний блок предохранителей |
| F1 | 20А Антиблокировочная система тормозов (ABS) |
| F2 | 30А Антиблокировочная система тормозов (ABS) |
| F3 | 30А Система обогрева, вентиляции салона, климат-контроль (HVAC) |
| F4 | 30А Система обогрева, вентиляции и кондиционирования (HVAC) |
| F5 | 30/40А Вентилятор системы охлаждения 1* |
| F6 | 30/40А Вентилятор системы охлаждения 2* |
| F7 | 10А Омыватели стекол 20A (без REC) Центральный замок ZV |
| F8 | 15А Звуковой сигнал 10A (без REC) Центральный замок ZV, Стеклоомыватель передний, задний WA |
| F9 | 25А Омыватели фар 25A (без REC) Обогрев заднего стекла HFH (K17_X125) |
| F10 | 7.5A На диагностический разъем DIAG |
| F11 | 7.5A Приборы |
| F12 | 5А Циркуляционный насос 7.5A (без REC) Инф. дисплей ID, Аудио система Twin Audio TWA, Цифровое радиовещание DAB, Телефон с голосовым управлением TCV |
| F13 | 15А Противотуманные фары 5A Лампа освещения салона IRL(K18_X125) |
| F14 | 30А Стеклоочиститель ветрового окна |
| F15 | 30А Стеклоочиститель окна двери |
| F16 | 5А Модуль управления двигателем/ система Open-Start/ Stop (без REC) ABS-ESP, Звуковой сигнал(K4_X125), Кондиционер, полуавтоматический кондиционер, электронное регулирование климата, Выключатель стоп сигнала, эл. гидравлический жесткий верх |
| F17 | 25А Подогрев топливного фильтра (дизельные модели) |
| F18 | 25А Стартер |
| F19 | 30А Электронное оборудование коробки передач |
| F20 | 10А Кондиционер / Звуковой сигнал (K4_X125) |
| F21 | 20А Электронное оборудование двигателя |
| F22 | 7,5А Электронное оборудование двигателя |
| F23 | 10А Система адаптивного света фар (AFL), регулирование угла наклона фар |
| F24 | 15А Топливный насос |
| F25 | 15А Электронное оборудование коробки передач |
| F26 | 10А Электронное оборудование двигателя |
| F27 | 5А Усилитель рулевого управления |
| F28 | 5А Электронное оборудование коробки передач |
| F29 | 7,5А Электронное оборудование коробки передач 7.5A (с REC) Блок управления коробка Автомат/ Easytronic |
| F30 | 10А Электронное оборудование двигателя (катушки зажигания) |
| F31 | 10А Система адаптивного света фар (AFL). Регулирование угла наклона фар 15A (без REC) Стеклоочиститель заднего стекла (K56) |
| F32 | 5А Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель на педали сцепления |
| F33 | 5А Система адаптивного света фар (AFL).Регулирование угла наклона фар |
| F34 | 7,5А Блок управления модуля рулевой колонки |
| F35 | 20А Информационно — развлекательная система |
| F36 | 7,5А Мобильный телефон /радиоприемник/ система Twin Audio/ многофункциональный дисплей 15A (без REC) Прикуриватель |
Назначение реле
- К1 (K11_X125) Вентилятор радиатора (FE5, FE6)
- К2 (K12_X125) Вентилятор радиатора (FE5, FE6)
- К3 (K7_X125) (с REC) Насос омывателя фар (FE9)
- К3 (K17_X125) (без REC) Обогрев заднего окна (FE9)
- К4 (K16_X125) (с REC) Противотуманные фары, передние (FE13)
- К4 (K18_X125) (без REC) Отключение загрузки( освещение салона и т. д.) (FE13)
- К5 (K5_X125) Стеклоочиститель, лобовое стекло, низкий/высокий (FE14, FE15)
- К6 (K6_X125) Стеклоочиститель, лобовое стекло, ВКЛ/ВЫКЛ (FE14, FE15)
- К7 (K15_X125) Вентилятор, пассажирский салон — Кондиционер/Обогрев (FE4)
- К8 (K14_X125) (с REC) Обогрев фильтра (Дизель) (FE17)
- К8 (K8_X125) (без REC) Компрессор, кондиционер (FE17)
- К9 (K1_X125) Стартер (FE18, K3_X125)
- К10 (K13_X125) Вентилятор радиатора (FE5, FE6)
- К11 (K8_X125) (с REC) Компрессор, кондиционер (FE20, FE32)
- К11 (K4_X125) (без REC) Рожковый звуковой сигнал (FE20, FE16)
- К12 (K2_X125) Контроллер управления двигателем (на FE21, FE26, FE32)
- К13 (K10_X125) Топливный насос (FE24)
- К14 (K3_X125) Вывод 15 (на K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33)

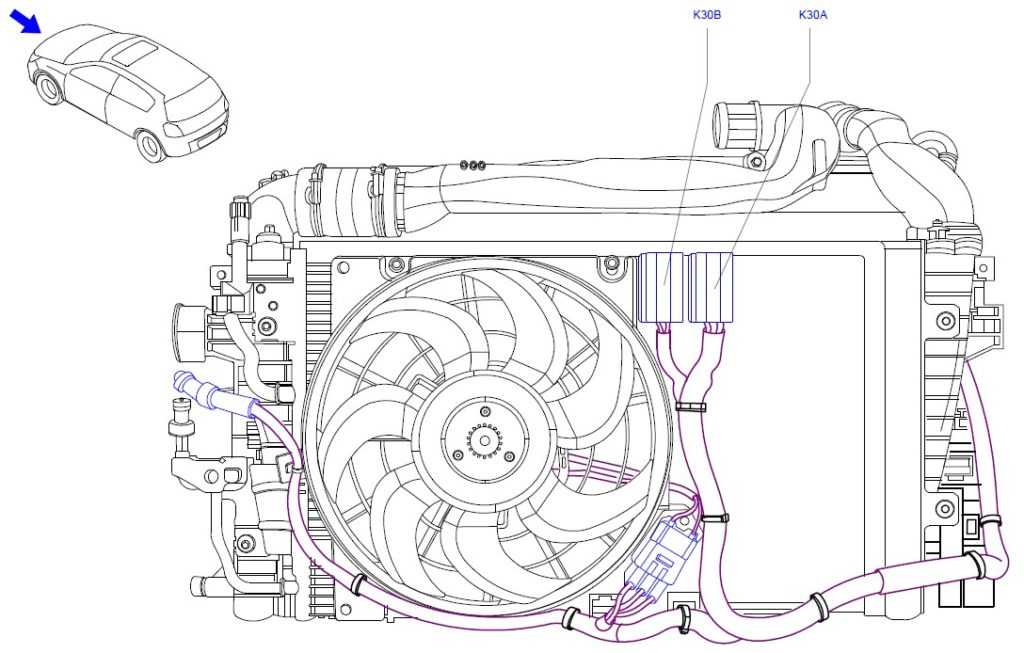

Отдельные элементы реле могут находится вне основного блока, например:
- K30A Реле — вентилятор радиатора (FE5, FE6)
- K30B Реле — вентилятор радиатора (FE5, FE6)
- K84LD/RD Реле — гидроагрегат (кабриолет складной верх) (FB1)
- K93 Реле — отпирание рычага переключения передач (Коробка автомат AF17/4, AF22/4)
