Диагностика и ремонт ТНВД

Признаки неисправности ТНВД

Устранение неисправности рядного ТНВД

Неисправный насос, в первую очередь, проявляет себя через ухудшение мощностных характеристик двигателя. Кроме того, при нарушениях момента опережения вспышки, задаваемого насосом, нарушается работа двигателя на холостом ходу и затрудняется его пуск. Но для выявления причин нарушения работы мотора требуется комплексная диагностика топливной системы, так как симптомы неисправностей, например, форсунок или различных датчиков (в случае электронного управления двигателем) характерны и для насоса высокого давления. В домашних условиях проверить ТНВД должным образом не представляется возможным. Исключением могут быть рядные механические ТНВД – при проверке топливной системы их неисправность легче выделить, так как неисправные форсунки или другие элементы проверить гораздо проще, чем при проверке топливного оборудования систем впрыска Common Rail.

Ремонт ТНВД дизельных двигателей своими руками

В специализированных мастерских настройка ТНВД осуществляется на специальных стендах для проверки и регулировки ТНВД. Самостоятельный ремонт рядных ТНВД сводится к его очистке и замене изношенных деталей. Ремонту изношенные плунжерные пары ТНВД не подлежат – подобные детали изготавливаются с прецезионной точностью. При выявлении утечек масла или топлива через насос, а также при выявлении при диагностике топливной системы незначительных отклонений в его работе, можно осуществить его ремонт, связанный с очисткой от загрязнений и заменой уплотнений. Для этой цели продаются ремкомплекты ТНВД, но восстановить выработавший свой ресурс узел с их помощью не удастся.

Как отрегулировать моник Опель Астра Ф?

Двигатель бензин, 1.4, Опель, 1993, как отрегулировать моновпрыск? Обороты повышенные. Датчик холостого хода новый менял рабочий. Датчик дроссельной заслонки рабочий. Обороты повышенные и топливо жрет больше чем нужно. Топливо в масло не идёт, уровень не меняется, щуп не пахнет. Лямбду проверяли, рабочий вроде. В чем дело?

Вот в таком случае надо в руки деталь взять, чтоб увидеть, что и как.

Если вы обо всех проделанных работах написали, тогда остаётся думать на неисправный ДТОЖ (допустим он подаёт сигнал о низкой температуре двигателя и потому обороты постоянно прогревочные (повышенные). Собственно, из-за этого и повышенный расход топлива (смесь подаётся обогащённая).

Пример: Пусть ДТОЖ имеет сопротивление

200 Ом, что соотв

90гр. А теперь представь, что за счет окисления/отваливания переходных контактов, переламывания жилок сопротивление проводки стало

100 Ом. Итого суммарное сопротивление измеряемое мозгами 300 Ом, что соотв

70гр. В результате двигатель прогрет, а мозги считают его не догретым и работают по программе прогрева с обогащением.

По датчику кислорода (лябда-зонд) надо быть более уверенным. Потому что при неисправном, может быть расход топлива повышен.

И ещё, про повышенные обороты: случаем тросик «газа» не перетянут?

Вы пишете об одном проводе, а на лямбда-зонд должно приходить 2 провода.

Двухточечный измеряет уровень кислорода в выхлопе двигателя и атмосфере при помощи электродов, на которых в зависимости от уровня кислорода меняется разность потенциалов. Сигнал снимается блоком управления двигателя, после чего автоматически корректируется подача топлива в цилиндры форсунками.

На других моделях двигателей бывают и другие кислородные датчики (там и проводов подходит больше): Широкополосный состоит их закачивающего и двухточечного элемента. На его электродах поддерживается постоянное напряжение 450 мВ корректировкой силы тока закачивания. Уменьшение содержания кислорода в выхлопе приводит к повышению напряжения на электродах. Блок управления после получения сигнала создает необходимый ток на закачивающем элементе для закачки или откачки воздуха, чтобы привести к нормативному напряжению. Так, при чрезмерно обогащенной топливно-воздушной смеси БУ посылает команду закачать дополнительную порцию воздуха, а при обедненной смеси воздействует на систему впрыска.

Источник

Регулировка зажигания дизельного двигателя – инструкция для решительных

Регулировка зажигания дизельного двигателя может производиться и самостоятельно. Для начала следует поднять крышку капота и зафиксировать ее на опорной стойке. Сверху слева на задней части двигателя необходимо найти маховик (массивное колесо), на корпусе кожуха которого расположено механическое устройство. Шток этого устройства требуется сначала приподнять и развернуть на 90 градусов, затем опустить в прорезь, которая находится на корпусе.

Теперь снимите грязезащитный щиток, для этого на кожухе маховика ключом 17 мм нужно открутить два болта (проще подобраться к этому месту из-под машины). В отверстие маховика через прорезь кожуха следует вставить металлический стержень и поворачивать коленвал двигателя. Направить его нужно слева направо, пока его ход не будет застопорен штоком фиксатора сверху.

Теперь самое время посмотреть на вал привода насоса для горючего, он расположен сверху от развала блока цилиндров (ось, от которой ряды цилиндров расходятся). Если установочная шкала приводной муфты (фланца, который служит для передачи вращений от приводного вала) ТВНД повернута вверх, то в этом случае риску на фланце топливного насоса следует совместить с нулевой меткой привода и затянуть два крепежных болта. Если установочная шкала приводной муфты не повернута вверх, тогда потребуется приподнять стопор, а коленвал двигателя повернуть на один оборот, и следом все вышеперечисленные действия необходимо повторить в том же порядке.

Как только болты приводной муфты затянули, нужно поднять вверх стопор маховика, повернуть на 90 градусов и опустить в паз. На кожухе маховика снизу можно вернуть на свое место грязезащитный щиток (крепится болтами). Теперь капот автомобиля пора закрыть, работа закончена. Остается завести автомобиль и проверить четкость срабатывания системы.

Недостатки использования одной форсунки

Отсутствие на сегодняшний день серийного производства моновпрыска связано с рядом недостатков, не позволившим выйти ему победителем в конкурентной борьбе. Основными из минусов рассматриваемой системы являются:

высокая стоимость комплектующих, особенно на фоне карбюраторной системы питания;
низкая ремонтопригодность, связанная как с конструктивными особенностями узлов, так и с малым количеством специалистов, способных выполнить ремонт моновпрыска;
сильно плавают обороты при любых отклонениях в качестве топлива;
невозможность завести автомобиль при разряженном аккумуляторе, так как система моновпрыска управляется электронным контроллером;
диагностика, ремонт и настройка моновпрыска очень сильно затруднены в гаражных условиях, так как требуют специального оборудования.

Если автомобиль не заводится то при карбюраторной системе питания автовладелец проверит не переливает ли топливо и может запустить мотор. В случае с моновпрыском о том, как отрегулировать топливоподачу знают только единицы, поэтому проверить работоспособность системы для большинства становится непостижимой задачей. Усложнение электросхемы сделало невозможным прозвонку ее мультиметром, теперь выявить неисправность можно только подключением диагностического сканера.

С рядным насосом

Система питания с рядным ТНВД можно считать «родителем» всех остальных, поскольку она является первой, используемой на дизельных моторах. Но сейчас она уже считается устаревшей и практически не используется.

Рядный ТНВД на 8 форсунок

Изначально эта система была полностью механической, но после в ее конструкции начали использоваться электромеханические элементы (касается регуляторов изменения цикловой подачи дизтоплива).

Основная особенность этой системы заключена в насосе. В нем плунжерные пары (прецизионные элементы, создающие давление) обслуживали каждый свою форсунку (количество их соответствовало количеству форсунок). Причем эти пары размещались в ряд, отсюда и название.

К достоинствам системы с рядным насосом можно отнести:

Надежность конструкции. Насос имел систему смазки, что обеспечивало узлу большой ресурс;
Невысокая чувствительность к чистоте топлива;
Сравнительная простота и высокая ремонтопригодность;
Большой ресурс насоса;
Возможность работы мотора при отказе одной секции или форсунки.

Но недостатки у такой системы более существенны, что и привело к постепенному отказу от нее и отданию предпочтения более современным. Негативными сторонами такого впрыска считаются:

Невысокие быстродействие и точность дозировки топлива. Механическая конструкция просто не способна это обеспечить;
Сравнительно невысокое создаваемое давление;
В задачу ТНВД входит не только создание давления топлива, но еще и регулировка цикловой подачи и момент впрыска;
Создаваемое давление напрямую зависит от оборотов коленчатого вала;
Большие габариты и масса насоса.

Эти недостатки, и в первую очередь – невысокое создаваемое давление, привело к отказу от этой системы, поскольку она просто перестала вписываться в стандарты по экологичности.

6.3.2 Проверка и регулировка установок моментов впрыска топлива / Opel Astra

Проверка и регулировка установок моментов впрыска топлива

Не допускайте попадания внутрь системы питания грязи и влаги!

Некоторые регулировочные элементы и разъемы насоса могут быть опломбированы производителем путем закрашивания или установки проволочной защиты, устранение которой приводит к нарушению гарантийных обязательств.

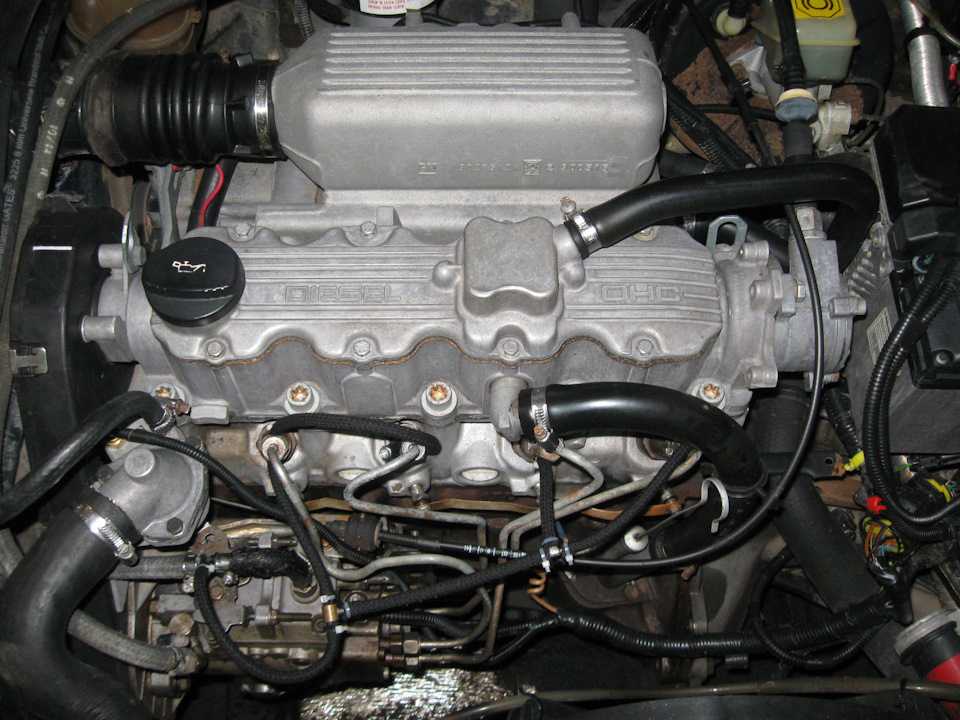

Двигатели 1.7 л SOHC

Момент впрыска топлива вычисляется ECM на основании анализа информации, поступающей от различных датчиков. Проверка может быть произведена только с применением специального диагностического оборудования и ее выполнение должно быть поручено специалистам автосервиса.

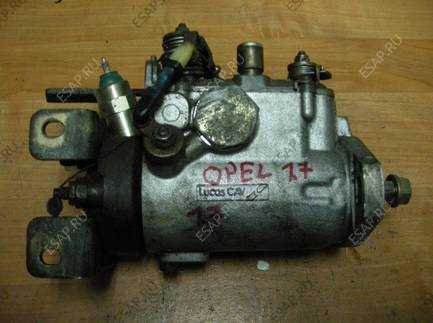

Двигатели 1.7 л DOHC

Хотя на этих двигателях момент впрыска устанавливается с помощью ECM, замена ТНВД влечет за собой необходимость установки базовых значений моментов впрыска. Полная проверка может быть произведена только с применением специального диагностического оборудования и ее выполнение должно быть поручено специалистам автосервиса.

Если еще не проделали это, снимите впускной воздуховод с воздухоочистителем (см. Снятие и установка компонентов впускного воздушного тракта). Также снимите верхнюю крышку привода ГРМ (см. Главу Двигатель). Выверните крепежные болты и снимите топливные трубки форсунок. Составители настоящего Руководства считают, что необходимо вывернуть крепежный болт (см. Главу Двигатель) и сдвинуть назад сборку маслоохладителя с целью обеспечения адекватного доступа к ТНВД, — приготовьтесь к сбору проливаемого топлива. Приведите коленчатый вал в положение 45° перед ВМТ поршня первого цилиндра (см. Главу Двигатель).
Выверните центральный винт прокачки, расположенный между штуцерами соединений четырех топливных трубок в задней части ТНВД.
Вверните насадку в заднюю часть насоса и установите циферблатный измеритель плунжерного типа, — данные инструменты (Opel КМ-798) должны иметься в распоряжении каждого дизелиста. Обнулите измеритель в положении хода плунжера, и надежно затяните стопорную гайку/ болт насадки.
Медленно вращая коленчатый вал в обоих направлениях, по показаниями измерителя определите нижнюю точку хода (НМТ). Добившись требуемого результата, обнулите измеритель. Медленно проворачивая коленчатый вал по часовой стрелке, добейтесь совмещения установочной метки шкива коленчатого вала с ответным указателем (положение ВМТ конца такта сжатия поршня первого цилиндра — см. Главу Двигатель). Проверьте снятое измерителем значение хода плунжера с требованиями Спецификаций. В случае необходимости ослабьте передние гайки и задние болты крепления насоса и, плавно поворачивая корпус насоса, добейтесь требуемого результата. Разворачивание насоса к двигателю приводит к снижению показаний, от двигателя — к увеличению. Добившись удовлетворительного результата, затяните передние гайки и задние болты с требуемым усилием. Поверните коленчатый вал на одну или три четверти оборота в нормальном направлении (по часовой стрелке), установите плунжер насоса в НМТ (см. выше п.7), затем обнулите измеритель. Медленно вращая коленчатый вал по часовой стрелке, добейтесь совмещения установочной метки на его шкиве с указателем (ВМТ поршней 1-го и 4-го цилиндров). Повторите проверку величины хода значения хода плунжера ТНВД. Если требуется корректировка, ослабьте гайки и болты крепления насоса и повторите процедуру (см. выше пп.9—10). Определив точное значение величины хода плунжера насоса (а, значит, и момент впрыска) выверните насадку и снимите измеритель. Установите центральный винт прокачки. Восстановите исходное подсоединение топливопроводов, — проследите, чтобы штуцерные гайки были затянуты с требуемым усилием. Если снимали, установите на место корпус маслоохладителя и затяните болт его крепления. Установите верхнюю крышку привода ГРМ, воздухоочиститель и впускные воздуховоды. «Прокачка» топливной системы производится автоматически, хотя процедура запуска двигателя может отнять несколько больше времени, чем обычно. Проверьте двигатель на наличие признаков развития утечек.

Двигатели 2.0 л

Клапан опережения впрыска топлива. Ремонт. Opel Astra

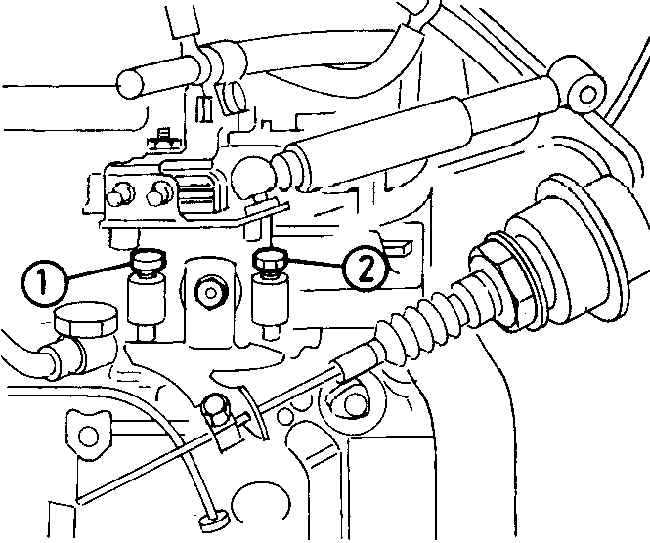

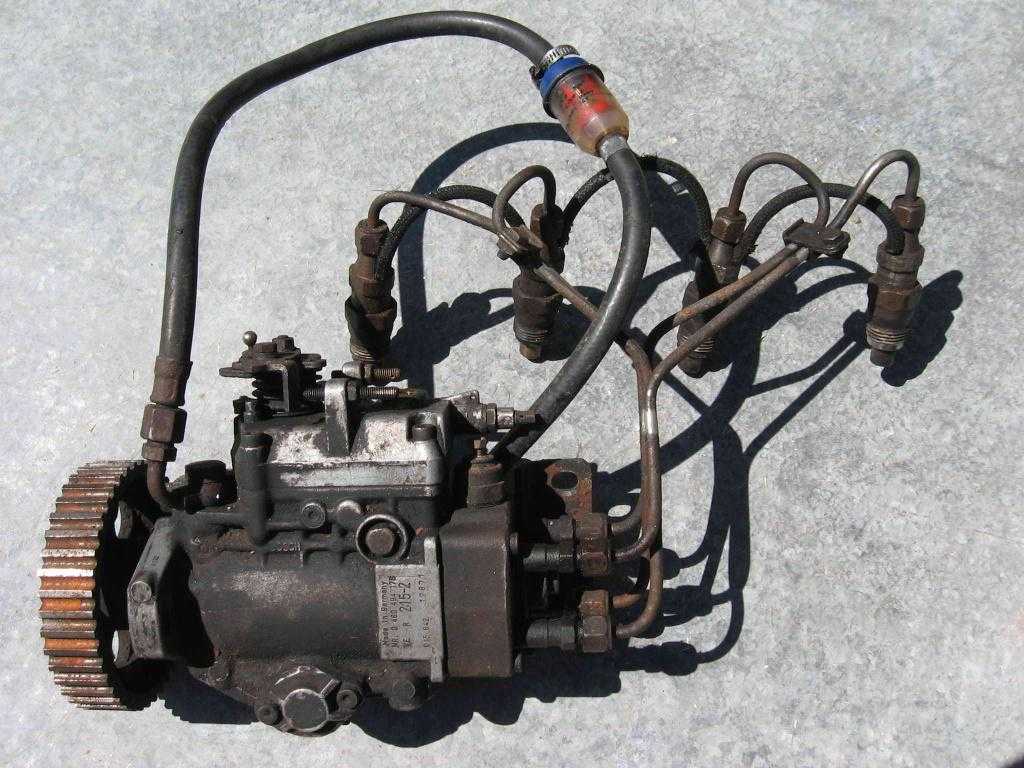

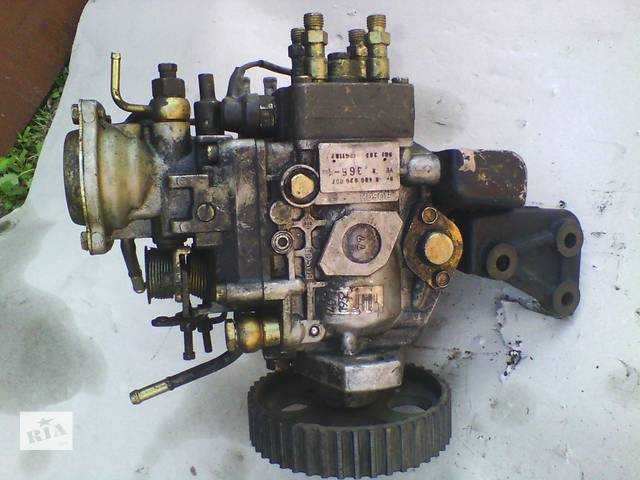

Opel Astra F Регулировка опережения впрыска ТНВД Bosch типа VE

Как установить угол опережения впрыска Опель DTI

Opel Astra G 2.0 DTI (Y20DTH) — Скачут обороты, жрет топливо, не едет — решаем проблемы!

Перечисляем слабые места 1.3-литрового турбодизеля Opel / Fiat.

Как настроить моновпрыск самому

Сегодня на дорогах СНГ можно встретить различные модели с инжекторным двигателем и карбюраторные автомобили. Намного реже встречаются машины с так называемым моноинжектором или моновпрыском, так как указанный тип ДВС является ранней разработкой, выступая переходным решением от карбюратора к привычному инжектору.

Что касается моновпрыска, такая система использовалась в конструкции немецких автомобилей конца 80-х. Например, моноинжектор стоит на версиях хорошо известной модели Audi 80, популярного Volkswagen B3 и т.д. Также моноинжектор встречается на многих моделях японских авто. Далее мы поговорим об устройстве и принципах работы моновпрыска, а также рассмотрим, как настроить систему моновпрыска своими руками.

Насос-форсунки

Насос-форсунки можно считать отдельной веткой в дизельных системах питания, поскольку в конструкции ТНВД как таковой не используется.

Особенность этой системы заключена в том, что форсунка и плунжерная пара объединены в единую конструкцию. Привод секции этого топливного узла осуществляется от распределительного вала.

Примечательно, что такая система может быть как полностью механической (управление впрыском осуществляется рейкой и регуляторами), так и электронной (используются электромагнитные клапаны).

Насос-форсунка

Некой разновидностью этого типа впрыска является использование индивидуальных насосов. То есть для каждой форсунки предусматривается своя секция, приводимая в действие от распределительного вала. Секция может располагаться непосредственно в ГБЦ или быть вынесенной в отдельный корпус. В такой конструкции используются обычные гидравлические форсунки (то есть, система механическая). В отличие от впрыска с ТНВД, магистрали высокого давления – очень короткие, что позволило значительно увеличить давление. Но такая конструкция особого распространения не получила.

К положительным качествам насос-форсунок питания можно отнести:

Значительные показатели создаваемого давления (самые высокие среди всех используемых типов впрыска);
Небольшая металлоемкость конструкции;
Точность дозировки и реализации многократного впрыска (в форсунках с электромагнитными клапанами);
Возможность работы двигателя при отказе одной из форсунок;
Замена поврежденного элемента не сложная.

Но имеются в таком типе впрыска и недостатки, среди которых:

Неремонтопригодность насос-форсунок (при поломке требуется их замена);
Высокая чувствительность к качеству топлива;
Создаваемое давление зависит от оборотов двигателя.

Насос-форсунки получили широкое распространение на коммерческом и грузовом транспорте, а также эту технологию использовали некоторые производители легковых авто. Сейчас она не очень часто используется из-за высокой стоимости обслуживания.

Советы по настройке

Настройка моновпрыска наиболее часто требуется когда плавают обороты мотора. Наблюдаться это может как на холостом ходу так и во время движения. Наиболее сильно заметно сбои в работе двигателя при переключении передач. Все эти симптомы говорят, что регулировка моновпрыска потребуется в ближайшее время.

Описание последовательности действий:

Мультиметром проверить сопротивление датчика температуры всасываемого воздуха и сверить с табличными значениями;

По завершению регулировки требуется завести автомобиль. Пробная поездка должна показать отсутствие плавающих оборотов. В противном случае необходимо дополнительно проверить сопутствующие системы.

Поддержание моновпрыска в исправном состоянии возможно только при качественной диагностике

Необходимо обращать внимание на любые изменения в поведении автомобиля. Чем раньше будет замечена неисправность, тем дешевле обойдется ее устранение

Необходимо регулярно уделять внимание впрыску.

Источник

Что называют углом опережения зажигания: основные моменты

Топливная смесь, находящаяся в цилиндре, воспламеняется быстро, но не моментально – проходит некоторое количество времени (около секунды) от момента образования искры и расширения газов до срабатывания системы. За это время поршень успевает сработать, пройти необходимо расстояние и принять участие в процессе зажигания. Для того чтобы понять, что же называется углом опережения зажигания, необходимо понять, как же работает система зажигания авто в целом.

Момент поджига происходит в тот момент, когда поршень находится на такте сжатия и постепенно, плавно подходит к ВМТ. Затем происходит процесс сгорания смеси, образованной из воздуха (не чистого кислорода) и бензина (или дизельного топлива в зависимости от типа используемого двигателя), которые образуют характерные для происходящих реакций, газы. Они активно и без остановки толкают поршень, входящий в узел, по направлению вниз – этот момент называется рабочим ходом.

Энергия, образующаяся (выделяющаяся) в момент непосредственного сгорания, переходит в другой вид — непосредственно запускающую коленчатый вал – механическую энергию. Момент осуществления зажигания в 95% случаев определяется по его положению относительно ВМТ. На различных схемах или графиках, рассматривающих этот процесс, принято обозначать угол в градусах. Следовательно, рассматриваемый угол и называется опережающим зажигание (сам момент воспламенения топливной смеси). Этот показатель является определяющим, когда необходимо выявить, имеются ли нарушения в системе зажигания или все детали узла работают без сбоев в штатном режиме.

Как выставить зажигание на двигателе авто

Есть много способов установки зажигания, мы же рассмотрим 3 способа, как выставить зажигание на двигателе, с которыми Вы сможете справиться самостоятельно.

На слух

Здесь не нужны особые приспособления, этим методом пользуются многие опытные мастера.

Здесь все просто. Для начала нужно завести автомобиль. Затем слегка откручиваете гайку крепления трамблера и слегка поворачиваете его корпус. Из-за поворота обороты двигателя начнут изменяться. Методика в поиске позиции корпуса, когда обороты у автомобиля будут максимальные, при этом стабильные. При такой позиции необходимо быстро нажать на газ. Если установлено верно, двигатель начнет набирать обороты стремительно, без рывков и задержки.

Крутите трамблер на 1-2 градуса по часовой стрелке, избавляясь раннего зажигания, и закручиваете гайку.

По искре

Сперва необходимо в верхнее положение установить поршень 1-го цилиндра. Вращением коленвала, совмещаем метки на шкиве с первой меткой на блоке ГРМ. Стоит иметь в виду, что раздатчик должен направлен на контакт провода цилиндра. Ослабляется крепежная гайка и начинается легкое вращение трамблера против часовой стрелки. Так происходит поиск появления искры. Когда искра исчезает трамблер фиксируется.

По лампочке

Совмещаете метку на шкиве ГРМ с выступом на крышке. Тем самым расположив ВМТ на первом цилиндре. Подсоединяете лампочку, одни проводом на массе, другой с проводом, который соединяет катушку зажигания к распределителем. Откручиваете слегка гайки трамблера. Включается зажигание (не заводя мотор) и поворачивается корпус трамблера пока лампочка не погаснет. После этого крутите трамблер в другую, до того момента пока не загорится. И закручиваете трамблер.
