Проверка и регулировка зазоров клапанов

Проверка и регулировка зазора в клапанах

Чтобы компенсировать тепловое расширение при работе клапанов, необходимо придерживаться определенного зазора клапана.

При слишком малом зазоре клапан закрывается не полностью, следствием чего является утечка рабочей смеси и отработанных газов из цилиндров двигателя, а также прогар клапанов. Двигатель не развивает полной мощности и работает с большим перерасходом топлива.

При увеличенном зазоре клапаны открываются не полностью, в результате чего ухудшается наполнение цилиндров двигателей горючей смесью и очистка их от отработанных газов. Двигатель работает шумно, с большим перерасходом топлива и не развивает полной мощности, а также периодически глохнет.

Регулировка клапанов дает желаемый результат только тогда, когда клапаны хорошо уплотнены, отсутствует люфт в приводах клапанов, и, естественно, когда клапаны не стучат.

Зазор в клапанах необходимо проверять в рамках гарантийного обслуживания и после ремонта, а также регулировать его при возникновении чрезмерных шумов в работающих клапанах.

Зазор клапанов проверяется и регулируется на холодном двигателе. Двигатель считается холодным, если его температура соответствует температуре окружающей среды.

Проверка

Условие проведения проверки: провереныфазы газораспределения.

Примечание:

Рабочий процесс описан на базе двигателей Y17DTH/Y17DTL. В двигателе Z17DTH необходимо демонтировать крышку головки блока цилиндров и снять топливные форсунки — смотрите соответствующий раздел.

Отсоединить кабель «массы» («-»).

Внимание:

Необходимо ознакомиться с указаниями в разделе «Монтаж и демонтаж аккумулятора».

Снять воздушный фильтр — смотрите соответствующий раздел.

Снять три многоконтактных штекера блока управления двигателя. Для этого необходимо вытянуть два штекера по направлению, указанному стрелкой.

Технические характеристики двигателя

Производитель	Szentgotthard engine plant
Модель	X16SZR
Годы производства	1993-2000
Материал блока цилиндров	чугун
Система питания	инжектор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	2
Ход поршня, мм	81.5
Диаметр цилиндра, мм	79
Степень сжатия	9.6 (X16SZR)
10.0 (X16SZ)
Объем двигателя, куб.см	1598
Мощностные покзаатели	71/5000 л.с./об.мин
75/5200 л.с./об.мин
Крутящий момент	128/2800 Нм/об.мин
128/2600 Нм/об.мин
Топливо	бензин
Экологический стандарт	Евро 2
Расход топлива	По городу – 9,7 л/100 км
По трассе – 5,3 л/100 км
Смешанный – 6.7 л/100 км
Сколько масла в двигателе, л	03.05.2019
Замена масла проводится, км	15000
(лучше 7500)
Ресурс двигателя, тыс. км	300+

Расход масла из расчета гр./1000 км, составляет до 750. Для этого двигателя подойдут следующие масла:

Список деталей для замены.

Клапан электромагнитный фазорегулятора (нового образца) 2 штуки (выпуск/впуск) GM 12 35 299 / 55 567 050
Шестерня распредвала впускная (нового образца) GM 55 567 049
Шестерня распредвала выпускная (нового образца) GM 55 567 048
Болт электромагнитного клапана 2 штуки OPEL 20 05 086
Втулка шестерни распредвала 2 штуки OPEL 0636924
Винт, torx, m10×80, зубчатое колесо к распредвалу 2 штуки OPEL 5636971
Сальник распредвала 2 штуки OPEL 06 36 930
Прокладка клапанной крышки OPEL 56 07 980
Крышка болта шестерен распредвалов 2 штуки 56 36 974 / 55 557 288

Хочу отметить, что на заводе знают об этой болячке, поэтому купить такие же шестерни, которые были установлены с завода, невозможно, на Опеле переработали эту деталь, и теперь они типа усиленные. Работает, ну и ладно.

Вот так выглядит данный узел в сборе

А это корпус электроклапанов вместе с клапаном, через этот корпус подаётся масло к муфтам шестерён

Тот же корпус, установленный на двигатель

В заключение. Не используйте плохое масло, это может сказаться на самых подверженных износу деталях. Также регулярно меняйте моторное масло, чтобы оно не теряло своих свойств, особенно не изменяло вязкость и не расслаивалось.

Прочие характеристики и особенности

В ДВС данной модификации используется особая система впрыска топлива, которая имеет простую схему. Она состоит из следующих систем:

Подача топливной жидкости.
Измерение потоков воздуха.
Электрическое управление силовым агрегатом.

В свою очередь, следует обратить внимание на то, что система, отвечающая за подачу топлива, чаще всего является заменой карбюратору. Подробные системы называют впрыском в корпус дросселя (TBI)

Также нередко называют центральным (CFI) или одноточечным впрыском.

Также система включает в себя такие составляющие, как:

Топливный бак (в него погружен топливный насос).
Фильтр топлива.
Форсунка.
Регулятор давления топлива.

Это не все составляющие, помимо этого, также в систему входят шланги и трубки, которые позволяют соединить элементы системы. Насос позволяет выполнить подачу топливной жидкости через фильтр к форсунке. Уровень давления топлива здесь будет определен за счет регулятора, который в случае повышения уровня давления позволяет возвращать избытки топливной жидкости в бак.

Для тех, кто хочет узнать идентификационный номер движка, нужно найти на нем наклейку с соответствующей информацией. Для тех, кто эксплуатировал автомобиль, в котором установлен этот двигатель, знакома проблема с низким ресурсом работы топливного насоса. Стоит отметить, что цепь ГРМ нельзя назвать совершенной. По этой причине многим водителям приходится сталкиваться с перегруженностью поршневой группы.

Проверка

Важность правильности установки зазоров в клапанном механизме любого двигателя внутреннего сгорания трудно переоценить, ввиду ее влияния на эффективность функционирования двигателя. Проверка должна производиться на холодном двигателе!

Проверка должна производиться на холодном двигателе!

1. Взведите стояночный тормоз, затем поддомкратьте передок автомобиля и установите его на подпорки. С целью обеспечения к шкиву коленчатого вала снимите правое переднее колесо. При соответствующей комплектации снимите защиту картера автомобиля.

3. Проверните двигатель в нормальном направлении (по часовой стрелке, если смотреть с правой стороны двигателя) за болт шкива коленчатого вала до совмещения установочной метки на шкиве последнего с указателем на крышке масляного насоса.

4. Продолжайте проворачивать вал вращайте коленчатый вал в прежнем направлении до тех пор, пока кулачки привода клапана 1-го цилиндра впускного распределительного вала и клапана 3-го цилиндра выпускного вала не развернутся пятками к толкателям (клапаны закрыты). Теперь можно приступать к выполнению проверки.

5. Начертите на листе бумаги схему (сетку) регулировки клапанов, пронумеровав клетки в соответствии с нумерацией клапанов. Заполните образовавшуюся таблицу, вписывая в ячейки номинальные значения зазоров каждого клапана.

Обратите внимание, что зазоры во впускных и выпускных клапанах одинаковы. 6

Развернув валы требуемым образом (см. выше), измерьте зазоры между пятками кулачков и торцами толкателей с щупа лезвийного типа. Результаты измерений запишите в соответствующие клетки таблицы

6. Развернув валы требуемым образом (см. выше), измерьте зазоры между пятками кулачков и торцами толкателей с щупа лезвийного типа. Результаты измерений запишите в соответствующие клетки таблицы.

7. Для проверки зазоров впускного клапана 3-го цилиндра и выпускного 4-го проверните коленчатый вал еще на пол-оборота (180°). Замерьте зазоры, запишите результаты.

8. Действуя в аналогичной манере, последовательно проворачивая коленчатый вал на 180°, измерьте зазоры выпускного клапана 2-го цилиндра и впускного 4-го цилиндра, затем выпускного 1-го цилиндра и впускного 2-го. Заполните все ячейки.

9. Если результаты измерений не выходят за пределы допустимых диапазонов (см. Спецификации), установите на место крышку газораспределительного механизма (см. Снятие и установка крышки газораспределительного механизма).

10. Установите форсунки (см. Главу Системы питания и выпуска).

11. Установите защиту картера и колесо, затем опустите автомобиль на землю и затяните колесные болты с требуемым усилием.

12. Если какие-либо зазоры выставлены неверно, выполните соответствующую корректировку (см. далее).

Список деталей для замены.

Клапан электромагнитный фазорегулятора (нового образца) 2 штуки (выпуск/впуск) GM 12 35 299 / 55 567 050
Шестерня распредвала впускная (нового образца) GM 55 567 049
Шестерня распредвала выпускная (нового образца) GM 55 567 048
Болт электромагнитного клапана 2 штуки OPEL 20 05 086
Втулка шестерни распредвала 2 штуки OPEL 0636924
Винт, torx, m10×80, зубчатое колесо к распредвалу 2 штуки OPEL 5636971
Сальник распредвала 2 штуки OPEL 06 36 930
Прокладка клапанной крышки OPEL 56 07 980
Крышка болта шестерен распредвалов 2 штуки 56 36 974 / 55 557 288

Вот так выглядит данный узел в сбореА это корпус электроклапанов вместе с клапаном, через этот корпус подаётся масло к муфтам шестерёнТот же корпус, установленный на двигательВ заключение. Не используйте плохое масло, это может сказаться на самых подверженных износу деталях. Также регулярно меняйте моторное масло, чтобы оно не теряло своих свойств, особенно не изменяло вязкость и не расслаивалось.

Двигатель Z16XEP

9. Снимите воздушный фильтр (см. Главу 4).

10. Снимите модуль зажигания (см. Главу 1, Раздел 22)

11. Снимите крышку головки цилиндров (см. Раздел 10).

12. Приведите поршень первого цилиндра в положение ВМТ конца такта сжатия (см. Раздел 6), при этом кулачки впускных клапанов 2-го цилиндра и выпускных клапанов 3-го цилиндра (см. сопр. иллюстрацию) должны быть направлены вверх и расположены симметрично под небольшим углом внутрь (к центру головки цилиндров).

13. На этих кулачках с помощью щупа лезвийного типа (см. сопр. иллюстрацию) проверьте зазоры. Если зазор превышает/не достигает нормативного значения (см. Спецификации), определите реальную величину зазора при помощи набора щупов и запишите полученное значение.

14. Проверните коленчатый вал на пол-оборота в направлении вращения двигателя — это соответствует ¼ оборота зубчатых колес распределительных валов (ориентируйтесь по меткам на колесах). В этом положении проверьте зазор на кулачках впускных клапанов 1-го цилиндра и выпускных клапанов 4-го цилиндра. При отклонении результата измерения от нормативного также запишите его.

15. Проверните коленчатый вал еще на пол-оборота — проверьте зазор на кулачках впускных клапанов 3-го цилиндра и выпускных клапанах 2-го цилиндра.

16. Проверните коленчатый вал еще на пол-оборота — проверьте клапанный зазор на кулачках впускных клапанов 4-го цилиндра и выпускных клапанов 1-го цилиндра.

17. На данном двигателе регулировка зазоров клапанов производится при снятых распределительных валах. После снятия распределительных валов (см. Раздел 10) извлеките при помощи приспособления КМ-845 (см. сопр. иллюстрацию) регулировочные втулки клапанов.

18. На внутренней стороне втулок (см. сопр. иллюстрацию) нанесен регулировочный размер, которому соответствуют втулки с определенной толщиной — например размеру 20 соответствуют, втулки с толщиной 3.20 мм.

Замечание: Таблица значений регулировочных размеров должна поставляться вместе с втулками.

19. Расчет толщины новой регулировочной втулки производится по формуле: N = Т + А — S

Т = толщина снятой втулки, (например, 3.20 мм, регулировочный размер 20) А = измеренный зазор в клапане (например, для впускного клапана — 0.31 мм) S = регулировочное значение зазора в клапане (например, для впускного клапана — 0.25 мм)

Для данного примера толщина новой регулировочной шайбы N должна быть 3.26 мм. Ближайший к данному значению регулировочный размер 27 — 3.265 мм.

Замечание: Запишите и сохраните для возможных будущих регулировок размеры всех установленных втулок.

20. По окончании регулировки установите на место все снимавшиеся элементы. Операция по установке крышки головки блока цилиндров подробно описана в Разделе 10.

Опель Астра регулировка клапанов в двигателе 1,6 СТО Спатрак

Регулировка клапанов Опель Астра Н нужна для хорошей работы двигателя, особенно если на авто установлен Газ.

Проверка тепловых зазоров клапанов Опель Астра с двигателем A16XER и двигателем Z16XER. необходимо производить каждые 100-150 000 км по мануалу. При использовании ГБО рекомендуется каждые 30 000 км как минимум проверить зазоры в клапанах. Если зазоры не соответствуют заявленным заводом изготовителем ( впуск 0,25 и выпуск 0,31 ) то необходима регулировка клапанов на двигателе A16XEP (ХЕР) Опель Астра 1,6 для этого автомобиль прогоняется на Сто Спартак и оставляется на 1 день минимум.

Далее происходит процесс предварительной разборки , для начала снимается декоративная крышка катушки зажигания и сама катушка зажигания, в оригинальной в местах крепления болтов на м6 есть специальные резьбы на М8 в них можно закрутить длинные болты м8 и таким образом спрессовать катушку со свечей это уже даст возможность снять крышку клапанов.

Сняв крышку клапанного механизма будет видно распредвалы и толкатели (не гидрики,гидрокомпенсаторы) клапанов между которыми и нужно проверить зазоры, для этого необходимо иметь плоские щупы от 0,03 до 0,50 мм с шагом 0,01 мм, это позволит точно определить зазоры в клапанах двигателя Опель Астра 1.6 ХЕР ,16XEP,16XER .

Показания тщательно записывать по каждому клапану.

Клапана необходимо регулировать на таких двигателях Опель Астра :

Двигатель Z16XER первоначально устанавливался на Опель Астра Н с 2004 г. Подобный двигателю A16.

Опель Астра регулировка клапанов

Это процесс сложный и требует снятия ремня ГРМ фазовращателей впуск и выпуск и крышки под ними. Перед разборкой ГРМ нужно проверить метки ГРМ и фазы открытия-закрытия клапанов. Добрый Фазовращателики торкс 50 и сами болты крепления, заглушки очень маленькую глубину под инструмент, распредвал нужно удерживать рожковым ключем на 22.

Цена работы по регулировке 2200 грн + запчасти (толкатели, прокладка ,сальники, комплект ГРМ при необходимости)

записаться можно по телефону 068.352-2257.

Срок выполнения работы 1-2 дня.

Регулировка клапанов Шевроле Круз

stoa.com.ua

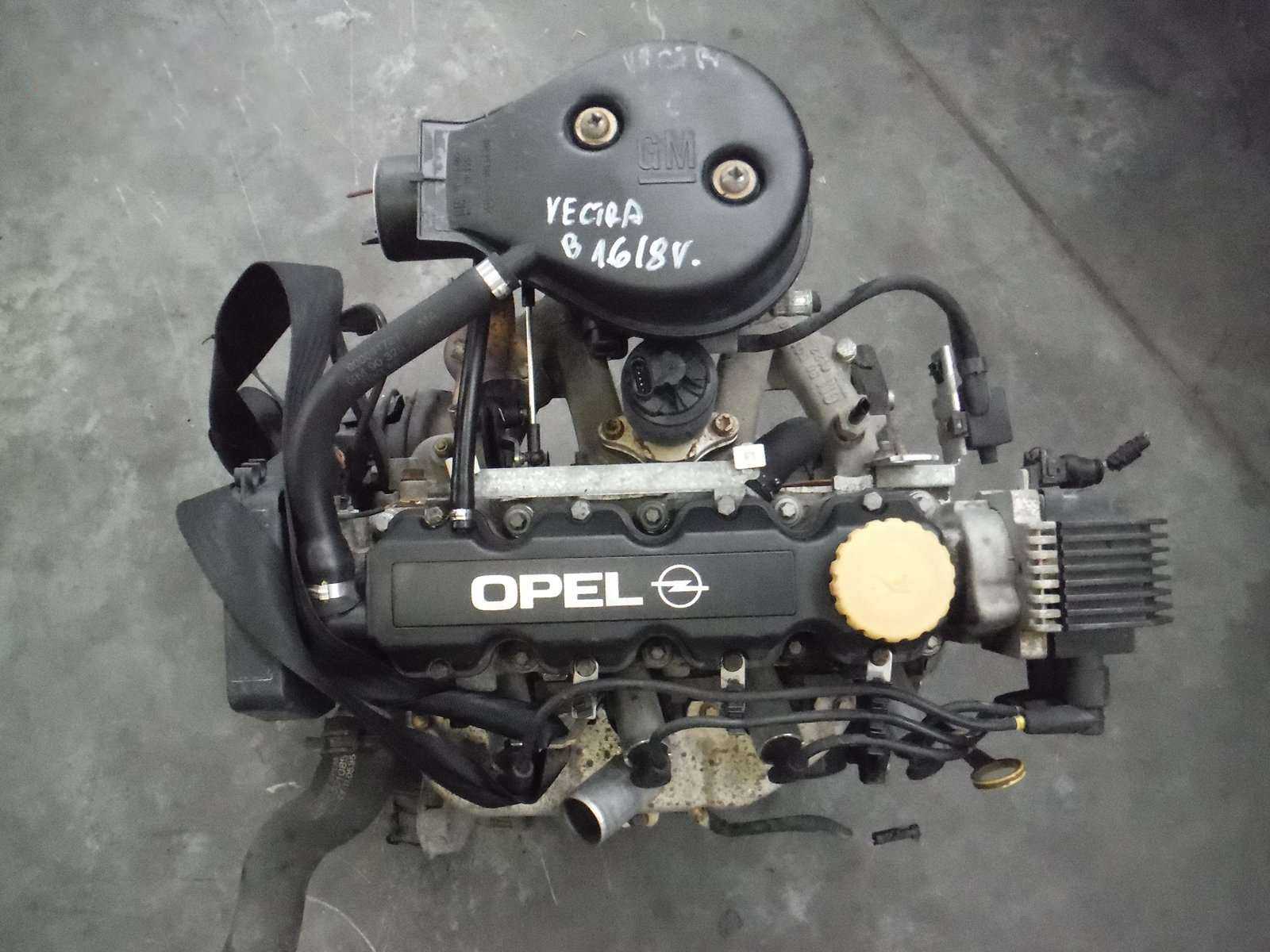

Двигатель Opel X16SZR

Немецкая компания Opel известна среди отечественных и европейских автолюбителей. Компания предлагает автомобили, которые отличаются высоким качеством. Opel – давно любимое транспортное средство, которое пользуется невероятным спросом. Сборка высокого качества, бюджетность и комфортабельность – далеко не все характеристики, которые ценят любители немецкого автопрома. В целом можно сказать, что опель соответствует требованиям современного человека.

В автомобилях известного производителя используются мощные двигатели. Например, с 1996 по 2000 для некоторых моделей Opel выпускался двигатель X16SZR. Он был предназначен для автомобилей Opel Astra и Opel Vectra. Двигатель зарекомендовал себя. При этом имеет ряд особенностей.

Начальная стадия поломки z18xer — дизельный звук при запуске

Начальным симптомом данной проблемы станет дизельный шум при запуске двигателя, который пройдёт через несколько секунд. В чём же причина такого шума? Это начинают шуметь муфты механизма изменения фаз. Как показывает практика, они начинают шуметь из-за недостатка масла или из-за некачественного моторного масла, к которому очень чувствителен данный механизм. Некачественное масло после остановки двигателя стекает обратно в поддон, не образуя на поверхности качественную плёнку, из-за этого начинается повышенный износ, который и приводит к последующему нарастающему шуму.

Также отсутствие масла может быть вызвано другой причиной- на управляющих клапанах, которые дозируют давление масла, поступающего к механизму, есть фильтрующие сеточки. Со временем эти сеточки засоряются, и маслу сложнее через них пробраться, в результате механизм изменения фаз работает на сухую.

В принципе, причина одна- отсутствие масла в достаточном количестве, не важно, что вызывает данную причину. По началу, когда износ ещё небольшой или его ещё нет, замена масла и простая прочистка узла может решить проблему

Если с проблемой не начать сразу бороться, то дизельный шум на X18XER и X16XER будет сопровождать в течение всего времени работы двигателя, а не только при запуске холодного двигателя. Это произойдёт вследствие износа муфт механизма изменения фаз. Тогда муфты будут болтаться, зазор будет огромным, и никакими присадками это не исправишь, только замена. Под замену сразу попадают шестерни, регулирующие клапана и сопутствующие расходники. Сразу можно заменить ремень ГРМ, всё равно его снимать. Ниже- список деталей с их номерами.

Проблемы и недостатки

Как и у любых силовых агрегатов, у этого двигателя тоже встречаются определенные проблемы. Но в целом с этим мотором все довольно просто и надежно. С момента выпуска первого и последнего движка прошло уже немало лет, поэтому многие из них уже успели полностью использовать свой ресурс, поэтому теперь автовладельцы могут столкнуться с проблемами в любой части.

Чтобы сократить количество поломок, двигатель нуждается в качественном уходе. Для этого не экономьте на топливе и масле. Регулярно проводите техническое обслуживание автомобилей. При соблюдении простых правил есть все шансы продлить срок службы двигателя.

Все существующие проблемы возникают только от старости. Чаще всего причиной отказа может стать система зажигания или же возникают неполадки при работе датчиков. У ремня ГРМ не такой большой ресурс. При этом, как отмечалось ранее, в случае его разрыва клапаны не будут гнуться. Чаще всего проблемы возникают с системой EGR. По истечении определенного времени она может забиваться и в результате возникают ошибки. Как правило, данный вопрос может быть решен за счет установки клапана в рабочее состояние, с последующей заглушкой.

Во всех других аспектах ничего особенного. Представляет собой классический старый двигатель, ресурсы которого были полностью исчерпаны. Он может преподнести любой сюрприз в самый неподходящий момент. С этим сталкиваются многие пользователи. Если желаете увеличить эксплуатационный ресурс силового агрегата, то для этого достаточно просто регулярно осуществлять замену моторного масла, пользоваться качественными рабочими жидкостями, отслеживать показатели функционирования двигателя, а также выполнять обслуживание.

Итак, из всего этого следует то, что любая проблема решаем

В данном случае главное вовремя обратить на нее внимание. В общих чертах у двигателя неплохие динамические характеристики

Однако силовой агрегат нуждается в большом количестве топлива и масла.

Покупка двигателя

В том случае, когда ситуация с двигателем была капитально запущена, то вполне ожидаемо, что в скором времени может потребоваться его замена. Провести данный вид работ вполне возможно, однако вы должны понимать, что капитальный ремонт обойдется значительно дороже покупки нового двигателя. Сложностей во время поиска нового движка не возникнет. На стоимость нового двигателя влияют многие показатели.

Таким образом, конечная сумма зависит от того, модель какого года именно вас интересует, состояние движка и многое другой. Примерная стоимость двигателя составляет 4000 долларов. Есть велика вероятность найти автомобиль-донора и купить двигатель за более низкую стоимость.

Замена двигателя является работой сложного вида с определенными тонкостями. Доверять такую работу следует лишь опытным профессионалам. Покупка нового поддержанного двигателя с высокой работоспособностью иногда может быть невозможной. Поэтому, если есть вероятность отремонтировать старый двигатель, то рекомендовано обращаться в те СТО, деятельность которых направлена на ремонт автомобилей Opel.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Вывод

Двигатели серии X16SZR являются надежными и имеют высокий ресурс использования. Если говорить про автомобили немецкого производства в целом, то особенно привлекает их бюджетность. За высокое качество сборки транспортного средства, функциональные возможности и техническое оснащение вы платите не так много

Однако это далеко не все причины, по которым стоит обратить внимание на автомобили Opel

С учетом хороших характеристик двигателя X16SZR, не забывайте о том, что с ним все же бывают проблемы

В таком случае необходимо вовремя обращать внимание на проблемы при работе, как только они возникнут. Затем обратиться в СТО к опытным мастерам, чтобы устранить неполадки

Если же ситуация с двигателем будет запущена, то в большинстве случаев нет необходимости пытаться провести капитальный ремонт. Это же говорят и специалисты СТО, которые неоднократно сталкивались с подобными ситуациями. По их мнению, вероятность провести работу, подразумевающую полное восстановление функционирования двигателя – крайне мала. Поэтому, либо лучше заменить его на другой двигатель. В таком случае, проще отыскать автомобиль, являющийся «донором».

К слову, на сегодняшний день на рынке представлено достаточно много автомобилей «доноров», которые продаются на разборку. Найдя хороший вариант, существует возможность снять с него силовой агрегат и установить на ваше транспортное средство в специализированной СТО. Это позволит увеличить срок эксплуатации вашего автомобиля.
