18.28 Наружное зеркало заднего вида
Сервисное обслуживание и эксплуатация
Руководства ￫ Opel ￫ Astra (Опель Астра)
ЗАМЕНА СТЕКЛА
Снятие стекла зеркала с электрическим управлением зеркала
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Замену стекла зеркала можно произвести без снятия зеркала с автомобиля. На моделях с электрическим управлением зеркалами снимите провод массы с аккумулятора.
2
Используя лезвие отвертки как рычаг и соблюдая осторожность, снимите стекло зеркала с шарового шарнира и при наличии отсоедините электрический разъем обогревателя от стекла. Соблюдайте осторожность, чтобы не сломать стекло (см
рис. Снятие стекла зеркала с электрическим управлением зеркала).
3. При установке подсоедините электрический разъем и просто установите зеркало на шаровой шарнир.
СНЯТИЕ И УСТАНОВКА ЗЕРКАЛА
Снятие декоративной накладки зеркала с внутренней стороны двери
Отвинчивание винта крепления зеркала
Отсоединение электричес кого разъема привода зеркала
Расположение уплотнения на корпусе зеркала
| ПОРЯДОК ВЫПОЛНЕНИЯ | |||||
|
СНЯТИЕ И УСТАНОВКА ЭЛЕКТРОДВИГАТЕЛЯ ПРИВОДА ЗЕРКАЛА
Снятие
Расположение винтов крепления электродвигателя зеркала
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ | |
|
Самостоятельно клеим зеркальный элемент бокового зеркала заднего вида на Opel Astra H. ~ Этюд на заданную тему
Вот оно! Случилось! Хорошо заметил, что левое зеркало на неровностях дороги стало вибрировать. Отклеился зеркальный элемент. Чтоб не потерять зеркало, закрепил его обрывками от наклейки с канистры из под автомобильного масла. Ремонтом занялся на следующий день. Сначала посмотрел в интернете информацию о том, на что клеят зеркала. В дело идет все — от герметика и эпоксидки, до жидких гвоздей. У кого что есть в наличии, на то и клеят, главное не повредить зеркальный слой элемента. Я от клея отказался. Если не выдержит тяжелых погодных условий и отвалится, то зачистить от остатков клея без повреждения зеркального слоя и нитей подогрева будет сложно. Решил использовать двусторонний скотч, купленный когда-то в хозяйственном магазине. Если предстоящей зимой не отвалится, значит будет держать и дальше. Приступим к обзору выполненных работ.

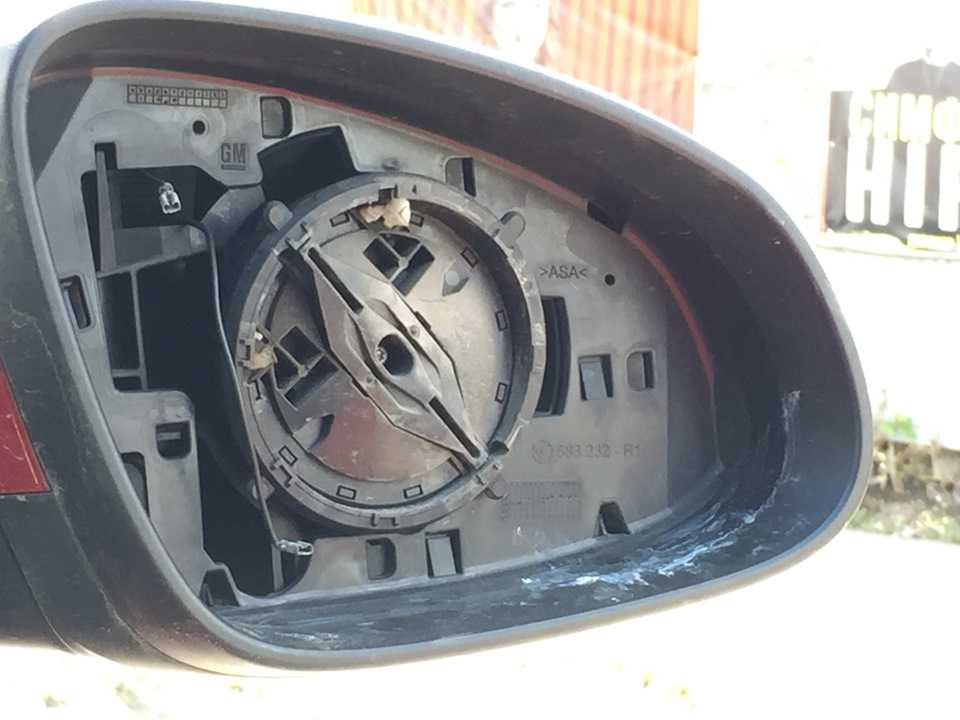

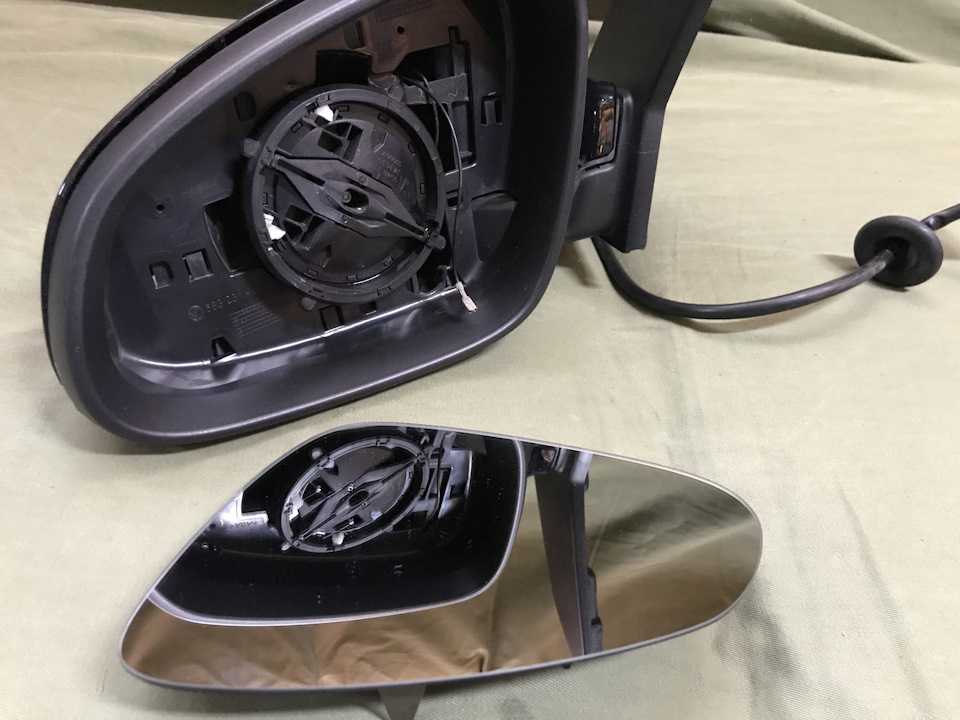

Осторожно оторвал стекло от основы. Затем, электроприводом, повернул основу зеркала в крайнее правое положение (к машине), чтоб образовалось свободное место между основой и корпусом зеркала
В образовавшееся пространство вставил отвертку и аккуратно «сдернул» с двух металлических крепежных скоб ( фото кликабельно).
Пластик основы легко гнется и дает возможность подобраться к главному крепежу данной конструкции. Двумя пальцами надавливаем на основу изнутри и срываем с «посадочных мест».

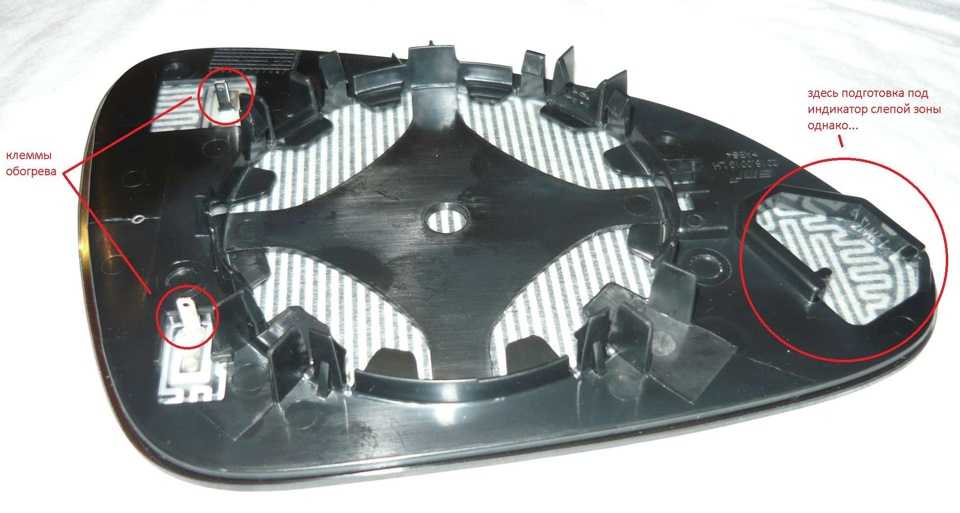

Соблюдайте осторожность! От корпуса зеркала идут короткие провода контактов питания подогрева зеркала.
Разъемы, между собой, держатся очень крепко. Чтобы избежать обрыва токоведущих дорожек на основе (слабое место), убедительно советую разъединять с использованием подручных средств (фото выше). Я использовал надфиль, который прижал к основе для жесткости, а отверткой поддел разъем «маму» и плавно снял контакт.
Шкурить основу я не стал. Если будете использовать в ремонте клей или жидкие гвозди, то лучше пройтись шкуркой. Так крепче схватится клей и расстояние между зеркалом, и полосками подогрева будет меньше. Чистим склеиваемые детали, обезжириваем.
Режем скотч на полоски и приклеиваем к зеркалу по всей его длине и ширине.
Стараемся не оставлять непокрытых мест на зеркальной поверхности. Это защитит амальгаму от порчи. Срезаем бритвой лишний скотч по краям зеркала и склеиваем детали
Уделите особое внимание позиционированию! Прижмете не так как надо и оторвать будет очень сложно
Для более крепкого схватывания двустороннего скотча нагрел собранное зеркало феном для сушки волос и обжал детали по всей площади еще раз. Все, можно ставить зеркало на машину.
Обращаю Ваше внимание, метод склейки данным скотчем не тестирован.
Скрин популярного магазина автозапчастей.
Удачи на дорогах!
Процесс
|
|
1. Снимаем уголки зеркал (см.Акустика v.2: Astra H HB. Eton, Hertz — Снятие обшивки передней двери) |
|
|
|
Чтобы вытащить разъем из двери, нужно сжать два фиксатора, показанные красной стрелкой. |
|
|
|
Чтобы добраться до клемм необходимо так же вытащить фиалетовый фиксатор. |
|
|
|
Изготавливаем 3 провода длиной 130см с напаянными клеммами. |
|
|
|
Сверлим в разъеме три отверстия под клеммы со стороны проводов. Диаметр сверла — 3 мм. |
|
|
|
Продеваем в каналы провода со стороны клемм. |
|
|
|
Закрепляем клеммы в каналах. |
|
|
|
На свободные концы проводов паяем контакты. |
|
|
|
Разбираем разъем блока управления в двери. Разрезаем черную стяжку, и вытаскиваем разъем из пластикового кожуха. |
|
|
|
Ставим в него контакты 3 провода от разъема двери + 2 провода на зеркало. |
|
|
|
Разбираем разъем зеркала и ставим в него контакты. |
|
|
|
Заматываем все провода в изоленту. |
|
|
|
Разбираем старые зеркала и снимаем блок моторчиков… |
|
|
|
… и зеркальный элемент. |
|
|
|
Проверяем наличие предохранителя в блоке предохранителей (REC) в багажнике. |
|
|
|
Устанавливаем все в новый корпус зеркала. |
|
|
|
Результат. |
