Предохранители и реле опель омега

Блоки в салоне

Блок предохранителей

Для доступа надо убрать защитную крышку.

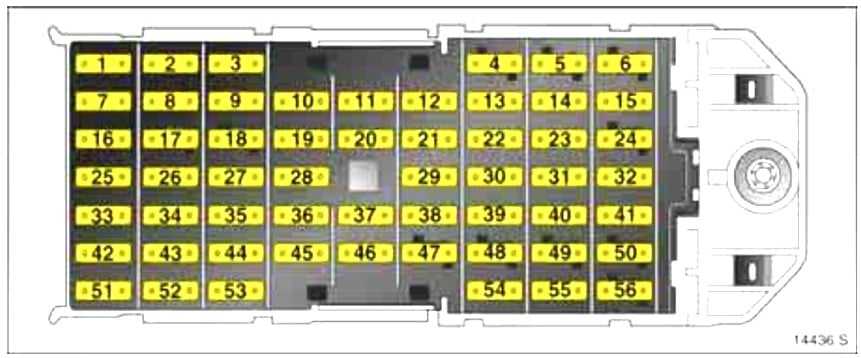

Схема

Назначение предохранителей

1 7,5А Блок управления электрооборудованием
2 5А Блокировка пуска двигателя, аварийная сигнализация, наружное освещение
3 30А Омыватель фар
4 20А Информационно — развлекательная система, система управления дизельным двигателем
5 Резерв
6 Резерв
7 10А Стартер, система управления дизельным двигателем
8 15А Звуковой сигнал
9 20А Система впрыска топлива, топливный насос, дополнительный обогреватель
10 20А Указатели поворота
11 20А Информационно-развлекательная система, информационный дисплей
12 7,5А Обогрев стекла двери задка, обогрев наружных зеркал заднего вида
13 10А Центральный замок, противоугонная сигнализация
14 7,5/15А Система управления бензиновым двигателем
15 10А Система управления дизельным двигателем (Z 17 DTH)
16 20А Электрическая розетка, прикуриватель
17 Резерв
18 15А Система адаптивного освещения
19 20А Центральный замок
20 5А Освещение салона
21 15А Омыватели стекол
22 20А Электро стеклоподъемники задних дверей
23 20А Электропривод люка в крыше
24 5А Противоугонная сигнализация
25 15А Очиститель стекла двери задка
26 15А Система зажигания, электронная система управления двигателем
27 5А Система управления двигателем, дополнительная система пассивной безопасности (SRS), система динамической стабилизации курсовой устойчивости (ESP)
28 7,5А Кондиционер
29 20А Электро стеклоподъемник двери водителя
30 Резерв
31 7,5/10А Система управления двигателем
32 20А Электро стеклоподъемник передней правой двери
33 33А Центральный блок управления электрооборудованием, блокировка пуска двигателя, сигнальные лампы
34 30А Стеклоочистители
35 5А Освещение салона, электронное зеркало заднего вида, информационный дисплей
36 15А Стоп сигналы, антиблокировочная система тормозов (ABS), система динамической стабилизации курсовой устойчивости (ESP)
37 20А Прикуриватель, дополнительный обогреватель
38 15А Обогрев сиденья водителя
39 15А Обогрев сиденья переднего пассажира
40 5А Адаптивный свет фар, автоматическое регулирование угла наклона света фар
41 15А Фонари заднего хода
42 Вентилятор системы охлаждения двигателя
43 5А Стояночный свет с левой стороны
44 5А Стояночный свет с правой стороны
45 10А Противотуманные фонари
46 15А Противотуманные фары
47 20А Тягово — сцепное устройство, электрическая розетка
48 30А Обогрев фильтра-сепаратора дизельного двигателя
49 Резерв
50 30А Обогрев фильтра — сепаратора дизельного двигателя
51 10/15А Лампа ближнего света фар левой блок-фары
52 10/15А Лампа ближнего света фар правой блок-фары
53 5А Электропривод люка в крыше, электро стеклоподъемники, радиоприемник
54 10А Лампа дальнего света (левая блок — фара)
55 10А Лампа дальнего света (правая блок — фара)
56 Резерв

Блок реле

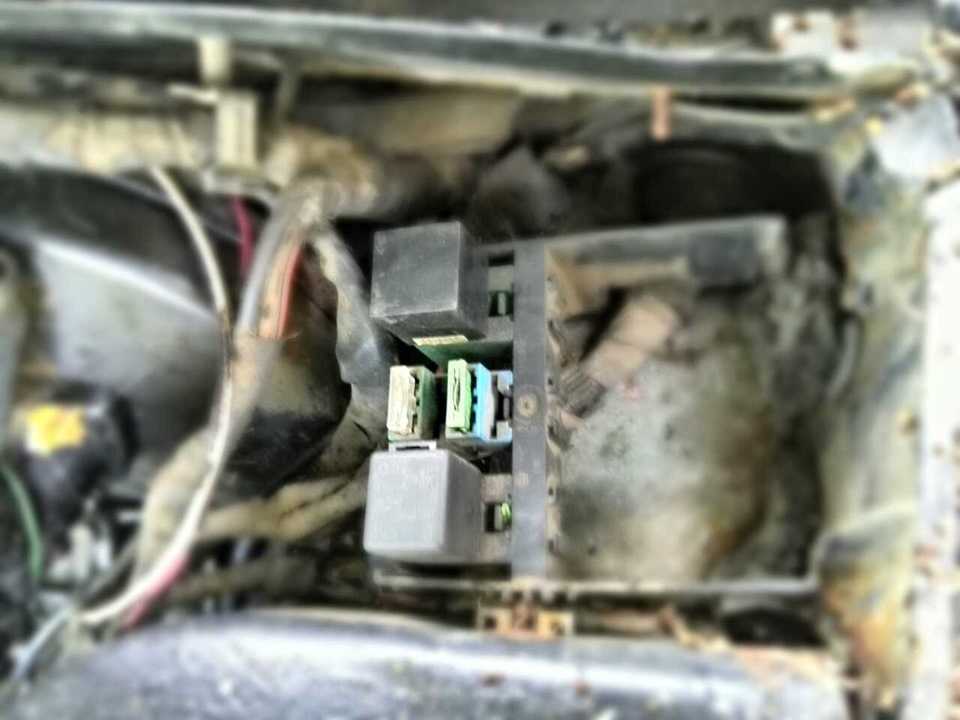

Он находится под сиденьем водителя.

Схема

Расшифровка реле

К1 Блокировка замка двери задка
К2 Блокировка пуска двигателя
КЗ Блокировка замков дверей
К4 Замок двери водителя
К5 Отпирание замков дверей
К6 Обогрев стекла задней двери и обо­грев наружных зеркал заднего вида
К7 Противотуманные фонари
К8 Очиститель стекла двери задка
К9 Электрооборудование задней части салона

Опель омега где стоит реле бензонасоса. Опель омега а реле зажигания

Из других тем сказали что под капотом. Но при ее извлечении машина заводится и работает нормально. Так где же стоит эта релюха?

Кто знает подскажите, если есть возможность скиньте фото. Датчика давления топлива на ООА нет и в помине. Есть регулятор давления — стоит на топливной рампе, если машина инжекторная. Менять реле бензонасоса и, скорее всего, сам насос. Вентилятор устанавливался штатно для больших двигателей.

Ребята подскажите где находится реле стартера на омега б 98 г. 2. 5 тд

У меня тоже такая есть, ноя её выдернул, так как старый термодатчик на радиаторе сдох, а тазовский работает неправильно: Могу сделать фото блока реле, но завтра. АБС, карлсон и бензонасос. Или кто-то реле, или какой-то безумный эллектрочеловек что-то нехорошее сотворил. This site heavily depends on javascript, Please re-enable javascript to access full functionality. Техническая часть: У вас отключен Javascript, поэтому некоторые функции форума не будут работать. Кто знает подскажите, если есть возможность скиньте фото.

Или кто-то реле, или какой-то безумный эллектрочеловек что-то нехорошее сотворил. Реле бензонасоса на Омеге А всегда было под капотом.

Чего не знаю, так не знаю. Не надо ничего переделывать — машину разрабатывали далеко не глупые люди.

И то, что у Волги насос включается при включении зажигания не означает того, что так же нужно сделать и у Опеля. А у меня карлсона нет, стоит обычный механический «Карлсон», может уже кто-то снял? При осмотре авто перед покупкой перед радиатором стоял ел. Двигатель-то у тебя какой? Может, так и должно. You currently have javascript disabled.

Opel — один из родоначальников мирового автопрома, немецкая компания была образована в далеком году. Изначально это была швейная фабрика и лишь в году началось производство автомобилей. Мы обнаружили, где находится реле стартера опель омега б вы используете AdBlock Plus или другое аналогичное программное обеспечение, блокирующее рекламу и препятствующее полной загрузке страницы.

Рекомендуется для компьютеров общего пользования. Давайте вместе решим судьбу форума. Мы на «финишной прямой».

Схема расположения предохранителей и реле опель омега б, а так же их назначение. Блок реле в моторном отсеке opel omega b.

Реле автоматического регулятора высоты задней подвески Реле прерывистого режима работы очистителя заднего стекла Реле прерывистого режима работы очистителя и омывателя ветрового стекла Реле обогревателей зеркал заднего вида. На некоторых моделях дополнительная коробка реле размещена в где находится реле стартера опель омега б заднем углу моторного отсека фото. Назначение плавких предохранителей приведены в Спецификациях. Аналогичная информация содержится на обратной стороне крышки блока предохранителей.

Съемник для извлечения плавкого предохранителя и где находится реле стартера опель омега б плавкие предохранители находятся в правом нижнем углу блока. При замене плавкого предохранителя предварительно обесточьте цепь. Если новые предохранители при включении зажигания сразу же перегорают, найдите и устраните причину.

Блок под капотом

Он находится в левой части моторного отсека, рядом со стойкой и закрыт защитной крышкой.

Состоит из двух отделов (блока предохранителей и реле и отдела силовых предохранителей высокой мощности)

Фото — схема

Описание предохранителей

FB1 50А Электрогидравлический жесткий верх HT
FB2 80А Дизель (Контроллер времени накаливания)
FB3 80А ЭГУР
FB4 30А Независимый обогреватель IH 100А Дополнительный обогреватель — электрический, пассажирский салон EH
FB5 80А на REC / Задний блок предохранителей
FB6 80А на REC / Задний блок предохранителей
F1 20А Антиблокировочная система тормозов (ABS)
F2 30А Антиблокировочная система тормозов (ABS)
F3 30А Система обогрева, вентиляции салона, климат-контроль (HVAC)
F4 30А Система обогрева, вентиляции и кондиционирования (HVAC)
F5 30/40А Вентилятор системы охлаждения 1*
F6 30/40А Вентилятор системы охлаждения 2*
F7 10А Омыватели стекол 20A (без REC) Центральный замок ZV
F8 15А Звуковой сигнал 10A (без REC) Центральный замок ZV, Стеклоомыватель передний, задний WA
F9 25А Омыватели фар 25A (без REC) Обогрев заднего стекла HFH (K17_X125)
F10 7.5A На диагностический разъем DIAG
F11 7.5A Приборы
F12 5А Циркуляционный насос 7.5A (без REC) Инф. дисплей ID, Аудио система Twin Audio TWA, Цифровое радиовещание DAB, Телефон с голосовым управлением TCV
F13 15А Противотуманные фары 5A Лампа освещения салона IRL(K18_X125)
F14 30А Стеклоочиститель ветрового окна
F15 30А Стеклоочиститель окна двери
F16 5А Модуль управления двигателем/ система Open-Start/ Stop (без REC) ABS-ESP, Звуковой сигнал(K4_X125), Кондиционер, полуавтоматический кондиционер, электронное регулирование климата, Выключатель стоп сигнала, эл. гидравлический жесткий верх
F17 25А Подогрев топливного фильтра (дизельные модели)
F18 25А Стартер
F19 30А Электронное оборудование коробки передач
F20 10А Кондиционер /  Звуковой сигнал (K4_X125)
F21 20А Электронное оборудование двигателя
F22 7,5А Электронное оборудование двигателя
F23 10А Система адаптивного света фар (AFL), регулирование угла наклона фар
F24 15А Топливный насос
F25 15А Электронное оборудование коробки передач
F26 10А Электронное оборудование двигателя
F27 5А Усилитель рулевого управления
F28 5А Электронное оборудование коробки передач
F29 7,5А Электронное оборудование коробки передач 7.5A (с REC) Блок управления коробка Автомат/ Easytronic
F30 10А Электронное оборудование двигателя (катушки зажигания)
F31 10А Система адаптивного света фар (AFL). Регулирование угла наклона фар 15A (без REC) Стеклоочиститель заднего стекла (K56)
F32 5А Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель на педали сцепления
F33 5А Система адаптивного света фар (AFL).Регулирование угла наклона фар
F34 7,5А Блок управления модуля рулевой колонки
F35 20А Информационно — развлекательная система
F36 7,5А Мобильный телефон /радиоприемник/ система Twin Audio/ многофункциональный дисплей 15A (без REC) Прикуриватель

Назначение реле

  • К1 (K11_X125) Вентилятор радиатора (FE5, FE6)
  • К2 (K12_X125) Вентилятор радиатора (FE5, FE6)
  • К3 (K7_X125) (с REC) Насос омывателя фар (FE9)
  • К3 (K17_X125) (без REC) Обогрев заднего окна (FE9)
  • К4 (K16_X125) (с REC) Противотуманные фары, передние (FE13)
  • К4 (K18_X125) (без REC) Отключение загрузки( освещение салона и т. д.) (FE13)
  • К5 (K5_X125) Стеклоочиститель, лобовое стекло, низкий/высокий (FE14, FE15)
  • К6 (K6_X125) Стеклоочиститель, лобовое стекло, ВКЛ/ВЫКЛ (FE14, FE15)
  • К7 (K15_X125) Вентилятор, пассажирский салон — Кондиционер/Обогрев (FE4)
  • К8 (K14_X125) (с REC) Обогрев фильтра (Дизель) (FE17)
  • К8 (K8_X125) (без REC) Компрессор, кондиционер (FE17)
  • К9 (K1_X125) Стартер (FE18, K3_X125)
  • К10 (K13_X125) Вентилятор радиатора (FE5, FE6)
  • К11 (K8_X125) (с REC) Компрессор, кондиционер (FE20, FE32)
  • К11 (K4_X125) (без REC) Рожковый звуковой сигнал (FE20, FE16)
  • К12 (K2_X125) Контроллер управления двигателем (на FE21, FE26, FE32)
  • К13 (K10_X125) Топливный насос (FE24)
  • К14 (K3_X125) Вывод 15 (на K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33)

Отдельные элементы реле могут находится вне основного блока, например:

  • K30A Реле — вентилятор радиатора (FE5, FE6)
  • K30B Реле — вентилятор радиатора (FE5, FE6)
  • K84LD/RD Реле — гидроагрегат (кабриолет складной верх) (FB1)
  • K93 Реле — отпирание рычага переключения передач (Коробка автомат AF17/4, AF22/4)

Блоки в салоне

Все блоки в салоне находятся под панелью приборов, со стороны водителя.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Блок предохранителей

Для доступа, опустите защитную крышку, с обратной стороны которой должна находится актуальная схема.

p, blockquote 6,0,1,0,0 —>

Фото — схема

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,0,0,0 —>

Описание

p, blockquote 9,0,0,0,0 —>

1 30А Электрические стеклоподъемники передних дверей
2 15А Лампы сигнала торможения, лампы указателей поворота
3 30А Очиститель и омыватель ветрового стекла, очиститель заднего стекла
4 15А Электродвигатель вентилятора охлаждения
5 30А Электроприводы регуляторов положений передних сидений
6 20А Радиоприемник
7 30А Электрические стеклоподъемники задних дверей
8 10А Лампы дневного света фар
9 10А Автоматическая коробка передач
10 30А Подогреватель топливного фильтра (для дизельных двигателей)
11 10А Обогреватели наружных зеркал заднего вида
12 20А Лампы освещения салона, радиоприемник, блок дистанционного управления центральным замком, лампы указателей поворота и аварийной световой сигнализации, много­функциональный дисплей
13 10А Электроприводы зеркал заднего вида
14 30А Усилитель рулевого управления, прикуриватель, системы вентиляции салона и конди­ционирования, обогреватели передних сидений, обогреватель заднего стекла
15 20А Лампы света заднего хода, лампа освещения вещевого ящика, система автоматичес­кого управления высотой задней подвески, электропривод люка, лампы освещения па­нели приборов
16 20А Лампы противотуманного света
17 20А Звуковой сигнал
18 20А Топливный насос
19 10А Системы ABS и TCS
20 20А Центральный замок; лампы освещения салона, включающиеся при открывании двери
21 10А Лампа дальнего света левой фары
22 15А Лампа ближнего света левой фары, регулятор света левой фары
23 10А Лампы стояночного и габаритного света левого заднего фонаря
24 20А Нагреватель охлаждающей жидкости
25 20А Электропривод люка
26 10А Лампы освещения номерного знака, омы­ватель фар головного освещения
27 20А Система автоматического контроля высоты задней подвески
28 20А Лампа заднего противотуманного фонаря
29 20А Цепь питания электрооборудования прицепа (вывод «30»)
30 10А Лампы стояночного и габаритного света правого заднего фонаря
31 15А Лампа ближнего света правой фары, регулятор света правой фары
32 10А Лампа дальнего света правой фары
33 30А Электродвигатель вентилятора системы отопления/ вентиляции салона
34 40А Обогреватель заднего стекла
35 30А Электропривод стекол задних дверей
36 Запасной предохранитель на 40А
37 Запасной предохранитель на 30А
38 Запасной предохранитель на 20А
39 Запасной предохранитель на 10А

Блок реле

Схема

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,1,0,0,0 —>

Обозначение

p, blockquote 13,0,0,0,0 —>

  1. X3 — Реле задних противотуманных фонарей (GM 24 432 680)
  2. К19 — Реле автоматического регулирования высоты задней подвески (GM 24 432 680)
  3. К35 — Реле обогрева зеркал заднего вида и заднего стекла (GM 09 175 931)
  4. К10 — Реле указателей поворотов и аварийной сигнализации (GM 09 148 292)
  5. Н27 — Зуммер не выключенных фар и оставленного ключа (GM 024 433 182)
  6. К30 — Реле двигателя стеклоочистителя заднего стекла (GM 90 494 187)
  7. К63 — Реле звукового сигнала (GM 03 447 012)
  8. DIG — Диагностический разъём OBDII Омега б

Дополнительный блок реле

Схема

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Назначение

p, blockquote 16,0,0,0,0 —>

  1. Реле системы сигнализации/ иммобилайзера
  2. Реле включения 1-ой скорости вентилятора кондиционера
  3. Главное реле кондиционера
  4. Реле включения 4-й скорости вентилятора кондиционера
  5. Резерв
  6. Реле гидроусилителя рулевого управления
  7. Резерв

Чтение электрических схем

В легковом автомобиле в зависимости от комплектации проложено до 1000 метров проводов для питания всех потребителей электроэнергии (фары, радиоприемник и т. д.).

Если необходимо отыскать неисправность в электрооборудовании или установить дополнительные электрические агрегаты, то без принципиальных электрических схем не обойтись, так как на них отражены токовые характеристики и соединения проводов. Например, только того, что к положительной клемме фары подается напряжение, недостаточно, если цепь одновременно не будет замкнута на «массу» (-).

Поэтому отрицательный полюс аккумулятора (-) также проводом соединен с кузовом. Иногда такого присоединения к «массе» (-) не хватает, и тот или иной потребитель электроэнергии имеет отдельный провод, соединяющий его с кузовом автомобиля. Такие провода, как правило, имеют коричневую изоляцию. В отдельных цепях могут быть объединены выключатели, реле, предохранители, измерительные приборы, электродвигатели и другие электрические узлы и детали. Чтобы их можно было правильно подключить, каждый контакт имеет соответствующее обозначение.

Каждая электрическая цепь должна быть обязательна замкнута, иначе электрический ток течь не будет.

Чтобы облегчить восприятие и понимание соединений проводов на схеме, каждый провод расположен вертикально рядом друг с другом и пронумерован.

Если электрическая цепь прерывается квадратом, внутри которого стоит число, то это число указывает дальнейший путь тока в цепи после соединения.

При пользовании принципиальными схемами рациональнее всего действовать следующим образом:

Сначала найдите в легенде соответствующую деталь, например, выключатель вентилятора обдува салона. В левом столбце рядом с названием детали в виде номера приводится соответствующее обозначение, под которым данная деталь указана на схеме на горизонтальной линии.

Для более точного различения к буквенным обозначениям добавляют числа. Важнейшими клеммами (контактами) являются следующие:

  • Клемма 30. Эта клемма постоянно находится под напряжением от аккумулятора. Изоляция провода обычно красная или красная с цветными полосками.
  • Клемма 31. Она соединена с «массой» (-). Провода, идущие к «массе» (-), как правило, имеют изоляцию коричневого цвета.
  • Клемма 15. Напряжение к ней подается через замок зажигания. Ток по этим проводам идет только при включенном зажигании. Провод обычно с изоляцией зеленого цвета или зеленого с цветными полосками.

На схеме отдельные провода обозначены цифрами.

Цифровое обозначение соответствует поперечному сечению проводов. Так как провода одного цвета часто применяются в разных электрических цепях, то следует учитывать цвет проводов соответствующих клемм.

Блок предохранителей и реле

С обратной стороны защитной крышки вы найдете актуальную схему Вашего блока.

Схема

Описание

R1 Реле электродвигателя вентилятора системы охлаждения
R2 Реле электродвигателя вентилятора системы охлаждения
R3 Реле электродвигателя вентилятора системы охлаждения
R4 Реле электромагнитной муфты компрессора кондиционера
R5 Реле электродвигателя вентилятора системы охлаждения
R6
R7 Реле системы управления двигателем
R8 Преобразователь сигнала датчика частоты вращения левого колеса – без ABS (кроме секвентальной МКПП)
R9 Преобразователь сигнала датчика частоты вращения правого колеса — без ABS (c секвентальной МКПП)
R10 Реле топливного насоса — бензин
R11 Реле обогревателя заднего стекла
R12 Реле насоса омывателя фар
R13 Реле вспомогательных цепей зажигания
R14 Реле стартера
R15 Реле основных цепей зажигания
R16 Реле задних противотуманных фонарей
R17 Реле противотуманных фар
R18 Реле габаритов — прав.
R19 Реле дальнего света фар
R20 Реле габаритов — лев.
R21 Реле ближнего светофор
F1 7,5A Многофункциональный блок управления
F2 7,5А Управление двигателем
3 7,5A Многофункциональный дисплей, аварийная сигнализация, звуковой сигнал, иммобилайзер, комбинация приборов
4 5А Лампа подсветки номерного знака
5 20A Электропривод стеклоподъемников
6 10A Автоматическая коробка передач
7 30A Омыватели фар
8 10A Стартер
9 20A Дополнительный отопитель, система управления двигателем, реле топливного насоса
10 10A Звуковой сигнал
11 15A Многофункциональный блок управления
12 20A Аудиосистема, многофункциональный дисплей
13 10A Противоугонная система
14 7,5A Электропривод зеркал заднего вида
15 10A Омыватели лобового стекла
16 5А Лампы освещения салона
17 20A Многофункциональный блок управления
18 20A Люк
19 5А Противоугонная система
20 20А Электропривод стеклоподъемников
21 Резерв
22 5А Многофункциональный блок управления
23 20A Очиститель лобового стекла
24 5А Иммобилайзер, комбинация приборов, лампы освещения салона, рулевое управление с усилителем, многофункциональный дисплей
25 5/10A Стоп-сигналы
26 20/25A Предохранитель прикуривателя
27 15А Подогреватель сидений
28 15А Подогреватель сидений
29 20A Омыватели лобового стекла
30 15A Система управления двигателем — бензин
31 15А Система кондиционирования
32 5А Антиблокировочная система тормозов (ABS), обогреватель заднего стекла
33 7,5/15А Модуль управления двигателем
34 30A Подогреватель топлива (дизель)
35 5А Аудиосистема, электропривод стеклоподъемников, люк
36 10A Левая фара — ближний свет
37 10A Правая фара-ближний свет
38 5А Лампы переднего левого габарита /заднего левого габарита
39 5А Лампы переднего правого габарита /заднего правого габарита
40 10А Стоп сигналы
41 15A Противотуманные фары
42 10А Задние противотуманные фонари
43 10A Левая фара — дальний свет
44 10A Правая фара-дальний свет
45 30А Система кондиционирования
46 20А Управление двигателем
47 30A Обогреватель заднего стекла
48 30А Стартер
49 50А Усилитель рулевого управления
50 40A Антиблокировочная система тормозов (ABS)
51 60A Секвентальная механическая КПП — бензин
52 30A Электродвигатель вентилятора системы охлаждения — бензин c кондиционером
53 30A Электродвигатель вентилятора конденсатора кондиционера — бензин
54 60A Коробка передач

Блоки в салоне

Блок B

Крепится на стойке, под нижней панелью справа.

p, blockquote 6,0,0,0,0 —>

  1. Блок управления центрального замка
  2. Блок управления Motronic

Блок С

Крепится на стойке, под нижней панелью слева, и тут будет расположен блок управления указателей поворотов.

p, blockquote 7,0,0,0,0 —>

Блок D

Правая нижняя подвеска приборной панели.

p, blockquote 8,1,0,0,0 —>

  1. Датчик запальной свечи дизельного двигателя
  2. Понижение передачи автоматической трансмиссии
  3. Реле ближнего света

Блок Е

Находится на спинке заднего сидения.

p, blockquote 9,0,0,0,0 —>

  1. Реле отопителя заднего сидения
  2. Датчик контроля за уровнем подвески автомобиля

На нижней панели может быть расположен реле времени обогревателя наружного зеркала.

p, blockquote 10,0,0,0,0 —>

Блок Н

На крепится на держателе реле за блоком предохранителей.

p, blockquote 11,0,0,0,0 —>

  1. Реле воздушного кондиционера
  2. Реле вентилятора воздушного кондиционера
  3. Реле поворотов
  4. Реле времени омывателя/ стеклоочистителя заднего стекла
  5. Реле звукового сигнала (модели с 1988 года)
  6. Реле компрессора воздушного кондиционера

Блок I

Этот основной блок предохранителей и реле находится под приборной панелью слева, со стороны водителя.

p, blockquote 12,0,0,1,0 —>

Фото — схема

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

Описание предохранителей

p, blockquote 15,0,0,0,0 —>

1 10А Габаритные огни левая сторона.
2 10А Габаритные огни правая сторона.
3 10А Дальний свет левой фары.
4 10А Дальний свет правой фары.
5 10А Ближний свет левой фары.
6 10А Ближний свет правой фары.
7 10А (красный) Ближний свет.
8 15А Стоп-сигналы, указатели поворота, АБС.
9 30А Огни заднего хода, стеклоочиститель, звуковой сигнал.
10 10А Задний противотуманный свет.
11 10А Резерв
12 30А Вентилятор отопителя.
13 20А Прикуриватель, освещение вещевого ящика, подогрев передних сидений.
14 20А Питание электрооборудования прицепа, регулируемая по высоте подвеска.
15 15А Аварийные огни, часы, подсветка багажника, плафон, радио.
16 20А Электробензонасос.
17 20А Противотуманные фары.
18 20А Обогрев заднего стекла.
19 30А Передние электро стеклоподъемники.
20 30А Задние электро стеклоподъемники.
21 10А Подсветка панели приборов, номерного знака, моторного отделения.
22 30А Электровентилятор системы охлаждения.
23 30А Центральный замок, подогрев задних сидений.
24 20А Дополнительные фары дальнего света.
25 30А Электролюк.
26 10А Омыватель фар.
27 10А Автоматическая коробка передач, АБС.

Обозначение реле

  1. Заднее стекло с подогревом или звуковой сигнал
  2. Реле противотуманной фары
  3. Реле фары дальнего света
  4. Съемник предохранителя
  5. Реле времени омывателя/ стеклоочистителя лобового стекла
  6. Блок указателя поворота
  7. Аварийный звуковой сигнал
  8. Предохранитель

Источник

Предохранители и реле Opel Omega

Общие сведения

ПРЕДОХРАНИТЕЛИ
Предохранители служат для того, чтобы разрывать цепь, когда сила тока достигнет определенного значения, для того чтобы защитить элементы и провода, которые могут быть повреждены слишком сильным током. Резкое увеличение силы тока обычно вызвано неисправностью в цепи, чаще всего коротким замыканием (см. подраздел 14.2).
Большая часть предохранителей расположена в блоке предохранителей на левой стороне панели приборов, дополнительные предохранители расположены в блоке предохранителей и реле на правой стороне двигательного отсека.
На более поздних моделях один или три дополнительных предохранителя большой мощности могут быть установлены в двигательном отсеке, возле аккумулятора. На моделях, у которых возле аккумулятора расположен один предохранитель, он защищает электрические цепи антиблокировочной системы тормозов. Если установлены три предохранителя, то два предохранителя, расположенных ближе к аккумулятору, защищают цепь системы зарядки, а третий предохранитель, расположенный дальше от аккумулятора, защищает электрические цепи антиблокировочной системы тормозов.

Для получения доступа к блоку предохранителей на панели приборов откройте крышку.

Для получения доступа к предохранителям, расположенным в блоке предохранителей в двигательном отсеке, просто снимите крышку.

Обозначения цепей, защищаемых предохранителями, указаны на крышке блока предохранителей.
Перед снятием предохранителя выключите соответствующую цепь (или зажигание), затем достаньте предохранитель из контактов. Внутри предохранителя должен быть виден провод; если предохранитель перегорел, провод будет порван или расплавлен.
Всегда используйте предохранители требуемой мощности. Никогда не используйте предохранитель другой мощности и не заменяйте его чем-нибудь другим. Не заменяйте предохранитель более одного раза, не устранив источник неисправности

Мощность предохранителя указана сверху предохранителя; обратите внимание, что предохранители имеют различные цвета для облегчения идентификации.
Если предохранитель перегорает сразу после замены, не заменяйте его снова, пока не установите и не устраните причину неисправности. В большинстве случаев, причиной неисправности является короткое замыкание, вызванное плохой изоляцией

Если предохранитель защищает несколько цепей, постарайтесь отыскать цепь, из-за которой перегорает предохранитель, включая каждую из цепей по очереди (если возможно). Всегда имейте комплект запасных предохранителей различной мощности в автомобиле. Они должны быть закреплены у основания блока предохранителей.
РЕЛЕ
Реле – это электронный выключатель, который используется по нескольким причинам.
Реле может переключать ток с высоким напряжением, не находясь в цепи, по которой течет этот ток, и это позволяет использовать более тонкие провода и контакты.
Реле может иметь более одного управляющего источника, в отличие от механического выключателя.
Реле может иметь функцию таймера, например, реле, используемое при прерывистой работе стеклоочистителей.
Большинство реле расположены в блоке предохранителей в двигательном отсеке или позади нижней панели отделки панели приборов на стороне пассажира. В зависимости от типа двигателя, года выпуска и установленного оборудования дополнительные индивидуальные реле могут быть установлены в двигательном отсеке и в различных других местах автомобиля.

Общие сведения
1. Если цепь или система, контролируемая реле, выходит из строя, и Вы подозреваете, что в этом виновато реле, включите систему.
2. Если реле работает, Вы должны услышать щелчок при подаче на него питания, в этом случае, источником неисправности является какой-либо иной элемент системы или соединительные провода.
3. Если реле не приходит в действие, значит, либо реле не получает питания или переключающего напряжения, либо само реле неисправно.

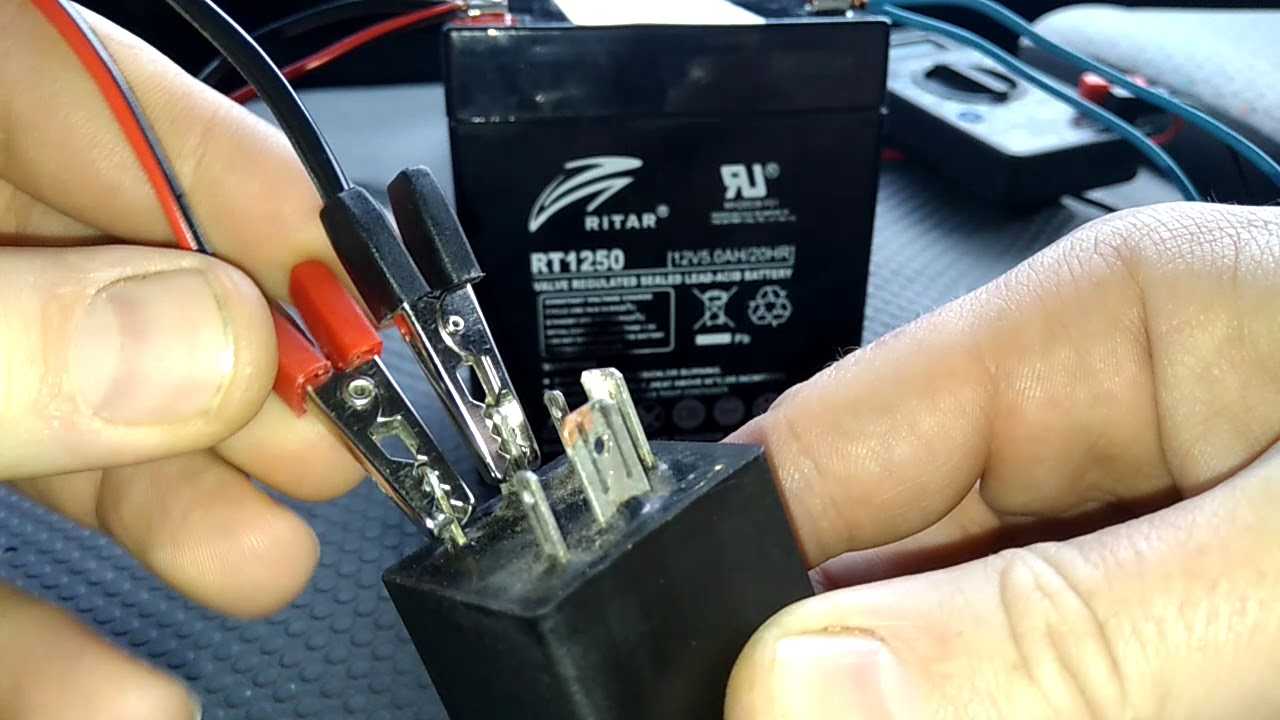

4. Проверка реле проводится заменой его исправным реле. При этом будьте внимательны, так как, хотя некоторые реле выглядят и функционируют одинаково, бывает, что реле выглядят похоже, но функционируют различно.
Предупреждение

Перед снятием реле вначале проверьте, чтобы зажигание было выключено. Затем реле можно просто достать из гнезда и вставить на его место новое.

Видео про «Предохранители и реле» для Opel Omega

Проверка реле бензанасоса Opel Omega A 3.0L 1989года c30ne

Где находится реле бензонасоса в ОПЕЛЬ ВЕКТРА А

опель астра G. реле и предохранитель топливного насоса

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт Опель
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
