Opel astra j с 2009, ремонт подвески инструкция онлайн

Опель Астра: передняя подвеска

Передняя подвеска на всех поколениях Opel Astra имеет принципиально одинаковое устройство (типа МакФерсон), состоит из следующих элементов:

Амортизаторных стоек;
двух рычагов подвески;
пружин;
поворотных кулаков;
колесных ступиц;
опорных подшипников;
передней балки;
стабилизатора со стойками и втулками.

Передняя подвеска Opel Astra без капитального ремонта ходит достаточно долго, но ее ресурс во многом зависит от состояния дорог, по которым эксплуатируется автомобиль. Стук в подвеске в первую очередь может начаться из-за изношенных стоек стабилизатора – они начинают выходить из строя первыми, в среднем эти детали служат около 30-35 тыс. км.

Стабилизаторные стойки при движении по кочкам издают глухой звук, неисправности этих деталей определить нетрудно – можно их на время снять и прокатиться на машине по неровной дороге. Если стук исчезает, значит, вся проблема заключается в стойках стабилизатора. Опорные подшипники на «Астре» ходят немного дольше, средний срок службы деталей – 40-50 тыс. км. Втулки стабилизатора могут «закончиться» раньше, где-то на 20 тыс. км. Передние амортизаторы начинают подтекать ближе к пробегу в 100 тыс. км, но неоригинальные детали могут выйти из строя раньше.

Российские дороги передняя подвеска Опель Астра переносит неплохо – управляемость машины хорошая, по кочкам автомобиль едет уверенно. На машине достаточно «живучие» шаровые опоры, подшипники ступиц, передние пружины подвески также ломаются нечасто. Хотя принципиально передние подвески в разных поколениях Opel Astra не отличаются, между деталями взаимозаменяемости нет, например, амортизаторы от модели Астра F не подойдут на машину Астра J – запчасти разные. Большое преимущество всех Опелей – запчасти стоят относительно дешево, и поэтому ремонт подвески автовладельцу Astra обойдется недорого.

12.5. Снятие, восстановительный ремонт и установка стойки передней подвески

Замену обеих стоек следует
производить одновременно с целью сохранения характеристик устойчивости
и управляемости автомобиля. Рекомендуется также в обязательном порядке
заменять весь резьбовой крепеж.

Конструкция стойки передней подвески

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Взведите стояночный тормоз, поддомкратьте передок автомобиля и установите его на подпорки. Снимите соответствующее переднее колесо.
Удерживая палец от проворачивания за лыски рожковым ключом, отдайте гайку крепления вертикальной тяги стабилизатора поперечной устойчивости. Отсоедините тягу от стойки подвески.
Извлеките фиксатор и высвободите шланг из опорного кронштейна на стойке.
Высвободите из фиксатора на стойке электропроводку датчика износа колодок. На моделях с ABS отсоедините электропроводку от колесного датчика.
Пометьте положение стойки по отношению к поворотному кулаку, выверните два болта крепления (2) стойки к поворотному кулаку, — постарайтесь запомнить установочное положение болтов. Высвободите кулак из кронштейна (1) на стойке и уложите его на подходящую подпорку.
Попросите помощника удерживать стойку через колесную арку. В двигательном отсеке снимите защитный колпачок верхней опоры стойки и отпустите верхнюю крепежную гайку, — удерживайте шток амортизатора от проворачивания вторым ключом.
Снимите со стойки тарелку верхней опоры, — на моделях Zafira с целью обеспечения доступа к гайке (2) придется снять устанавливаемый впереди ветрового стекла пластмассовый дефлектор.
Опустите стойку и извлеките ее через арку колеса.

Ремонт

Для проведения этой
операции потребуется приспособление для сжатия винтовых пружин.

ПОРЯДОК ВЫПОЛНЕНИЯ

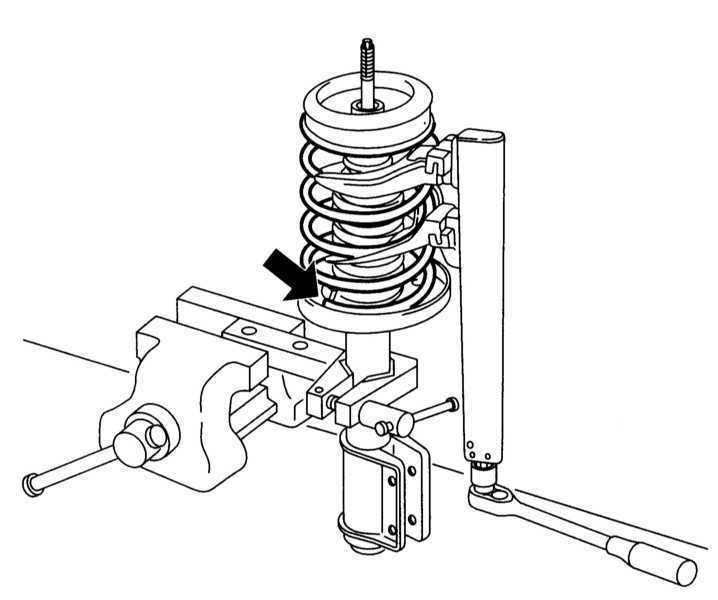

Зажмите стоечную сборку в тиски с мягкими губками и при помощи специального приспособления сожмите винтовую пружину, полностью сняв нагрузку с чашек. Проследите за надежностью посадки на пружине сжимающего приспособления, — действуйте строго в соответствии с указаниями, изложенными в инструкции производителей.
Придерживая шток амортизатора ключом, отверните гайку.
Снимите верхний резиновый демпфер, верхнюю чашку пружины с подшипником, буфер хода сжатия (если предусмотрен) и винтовую пружину (см. иллюстрацию ). Осмотрите компоненты на наличие механических повреждений, проверьте плавность хода штока амортизатора. Замените вышедшие из строя компоненты. Обследуйте амортизатор стойки на наличие признаков развития утечек. Удостоверьтесь в том, что на штоке на всей его длине отсутствуют следы повреждения металла коррозией, а также признаки механических повреждений. Удерживая амортизатор вертикально, проверьте исправность его функционирования, как на полном, так и на коротком (50—100 мм) ходу штока. В обоих случаях сопротивление должно быть мягким, ровным и постоянным. При выявлении признаков неисправности следует произвести замену обоих амортизаторов. Снимите сжимающее пружину приспособление и внимательно осмотрите ее на наличие признаков деформации и механических повреждений. В случае необходимости замените обе пружины передней подвески. Замене подлежат также просевшие и не развивающие должного усилия пружины. Проверьте состояние прочих компонентов стоечной сборки. Замените вышедшие из строя детали.
Вновь сжав пружину, установите ее на стойку, нижним концом уперев в стопор.
Установите отбойник, верхнюю чашку и демпфер с подшипником. Наверните гайку штока и затяните ее с требуемым усилием, удерживая шток от проворачивания вторым ключом. Медленно отпустите пружину и удостоверьтесь, что оба ее конца упираются в стопоры чашек. В случае необходимости подправьте соответствующим образом положения чашек, лишь после этого окончательно снимайте с пружины сжимающее приспособление.

Установка

Установка производится в порядке, обратном порядку демонтажа компонентов

Обратите
внимание на следующие моменты.

ПОРЯДОК ВЫПОЛНЕНИЯ

Замените два болта крепления стойки к поворотному кулаку и
обе верхние гайки.
Затягивайте весь крепеж с требуемым усилием.
В заключение отгоните автомобиль в специализированную мастерскую
для проверки и корректировки углов установки передних колес.

Передняя амортизаторная стойка

Примечание: — Ниже описаны снятие и установка (разборка и сборка) амортизаторной стойки с правой стороны. Снятие и установка (разборка и сборка) с левой стороны выполняются аналогичным образом. — При необходимости заменяйте амортизаторы, как и пружины стойки, парами (левый(ая) и правый(ая)). — Пружины стойки отличаются по жесткости и промаркированы краской в зависимости от класса жесткости. С обеих сторон автомобиля должны стоять пружины с одинаковой жесткостью.

Снятие

1. Ослабляем колесные болты. Поднимаем автомобиль на подъемнике или домкратом приподнимаем переднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно затормаживаем автомобиль стояночным тормозом и устанавливаем противооткатные упоры под задние колеса).

2. Отворачиваем колесные болты и снимаем переднее колесо.

3. Щеткой по металлу очищаем все резьбовые соединения, которые будут отворачиваться ниже, при необходимости наносим на них проникающую жидкость (типа WD-40).

4. Удерживая палец стойки ключом с шестигранником на 5, накидным ключом на 19 отворачиваем гайку крепления стойки стабилизатора к амортизаторной стойке.

5. Отсоединяем стойку стабилизатора от амортизаторной стойки.

6. При необходимости помечаем положение амортизаторной стойки по отношению к поворотному кулаку. Затем, удерживая одним ключом на 18 верхний болт крепления амортизаторной стойки, вторым ключом на 18 отворачиваем верхнюю гайку крепления амортизаторной стойки к поворотному кулаку.

7. Таким же образом отворачиваем нижний болт и гайку крепления амортизаторной стойки к поворотному кулаку.

8. Покачивая вверх-вниз поворотный кулак извлекаем болты крепления амортизаторной стойки. Отсоединяем от нее кронштейн жгута проводов датчика частоты вращения ABS и кронштейн тормозного шланга.

Примечание: Перед извлечением постарайтесь запомнить установочное положение болтов крепления.

9. Отсоединяем поворотный кулак от амортизаторной стойки.

Задняя подвеска Опель Астра

Задняя подвеска на немецком автомобиле – полузависимая, торсионная, с пружинами и амортизаторами на оси. Традиционно на всех «Астрах» устанавливается балка, хотя такая конструкция считается несколько устаревшей. Но у балки есть свои преимущества:

ремонт такой подвески обходится дешевле;
балочная система не нуждается в регулировке (на задней оси не нужно регулировать развал-схождение колес).

Задняя подвеска автомобиля Opel Astra J состоит из следующих деталей:

рычагов;
пружин;
амортизаторов;
балки;
реактивных тяг;
колесных ступиц;
поперечины.

Задняя подвеска довольно прочная, но характерные болезни все же ей присущи:

нередко ломаются или проседают пружины;
приблизительно через 60 т. км начинают течь амортизаторы;
на старых машинах (модели F и G) со временем ржавеет задняя балка.

Сайлентблоки рычагов служат долго, их замена может потребоваться только ближе к 150 тыс. км. Лопнувшие пружины на задней подвеске Опель Астра – явление достаточно частое, ломаются они по двум основным причинам:

в машине постоянно перегружается багажник;
установлены детали неважного качества (неоригинальные запчасти ломаются чаще).

В целом и сами пружины являются конструктивной недоработкой, поломка этих деталей является болезнью многих «Опелей», и не только «Астры». Если пружины со временем проседают, уменьшается дорожный просвет, задняя ось автомобиля становится ниже передней. Если посадка автомобиля даже с новыми пружинами низкая, есть решение – установить резиновые проставки (на модель Astra-G) от Chevrolet Lanos.

Советы и рекомендации специалистов по замене опорного подшипника передней стойки Opel Astra H 1.6 – 1.8

Покупайте запчасти только в проверенных специализированных магазинах. GENERAL MOTORS – премиум брэнд по качеству не уступающий оригинальным запчастям от OPEL.
При замене «опорника» проверяйте состояние стойки: ход штока, утечки масла. Дополнительно рекомендуется проверить ступицу и передний подшипник.
После раскручивания регулирующих болтов, которые крепят поворотный кулак желательно выполнить сход-развал. Так же можно снять амортизатор в сборе с кулаком, в этом случае сход-развал не потребуется.
У некоторых моделей, чтобы получить доступ к верхним крепежам опоры, потребуется снять пластиковые панели воздуховода и дворники.
Данная инструкция подойдет так же владельцам Opel Astra J, Opel Zafira.
Рекомендуется установить специальные вставки в пружины для увеличения клиренса.
В представленных видео подробно показан процесс замены не только «опорников», но и передних стоек (амортизаторов).

Замена «опорников» на Opel Astra H:

Замена передних амортизаторов KYB:

Статьи по вашему авто от эксперта:

Лучшее на сайте:

Сохрани себе, пригодится!

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Снятие стойки амортизатора передней Опель Астра Н

Ослабляем болты колеса, далее поднимаем авто домкратом.
Затем находим провод датчика АБС, отключаем клемму.

Находим кронштейн с пластиной, которая держит тормозной шланг и чтобы извлечь его, пассатижами вынимаем пластину.

Используя головку и ключ на 18, откручиваем гайку крепления балки стабилизатора.

Затем головкой и ключом на 19 выкручиваем два болта крепления стойки к поворотному кулаку.
Аккуратно выбиваем болты из отверстий молотком.

Отсоединяем стойку от кулака, далее открываем капот.
Теперь отвёрткой разбираем верхний крепеж опоры, который состоит из двух половинок.

Снимем амортизатор, затем переходим к разборке и замене опорного подшипника Опель Астра H.

Замена опоры стойки амортизатора на новую

После снятия амортизатора необходимо стянуть пружину. Используем стяжки или специальный станок, какие бывают в автосервисах.
Сжимаем пружину до того момента пока не ослабнет верхняя опора, затем откручиваем гайку штока.

Снимаем верхнюю опору, затем подшипник с пыльником и буфер хода сжатия.
Далее требуется оценить состояние перечисленных деталей. При наличии повреждений и чрезмерного износа элементы рекомендуется заменить на новые.

Переходим к сборке стойки с одновременной заменой опорного подшипника. Сначала монтируем на шток буфер хода сжатия.

Затем крепим опорный подшипник к пыльнику и приступаем к сборке узла.

Важно знать:

Установку пружины делаем по схеме, как на фото ниже. Окончание витка ориентируйте в специальный упор нижней тарелки.

Далее пыльник с подшипником монтируем на амортизатор.
Затем надеваем верхнюю опору, накручиваем контргайку штока.

Разжимаем пружину, после чего окончательно затягиваем контргайку.
Теперь устанавливаем амортизатор в обратной последовательности. Замена опоры амортизатора Опель Астра H завершена.

11.2. Стойка передней подвески

ОБЩИЕ СВЕДЕНИЯ

Элементы стойки передней подвески

1 – прокладка верхнего крепления;
2 – подшипник;
3 – верхнее седло пружины и демпферное кольцо;

4 – чехлы и резиновый упор;
5 – пружина;
6 – нижнее седло пружины

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите колесный датчик АБС и снимите провода со стойки.
2. Снимите суппорт тормоза.
3. Отсоедините шаровой шарнир, крепящий наконечник рулевой тяги к стойке подвески.
4. Открутите гайку крепления ступицы. Снимите гайку и шайбу.
5. Отсоедините шаровой шарнир, крепящий нижний рычаг подвески к стойке подвески.
6. Достаньте внешний конец полуоси из ступицы.
	7. В двигательном отсеке открутите две гайки, крепящие стойку подвески к кузову (указаны стрелками).
	8. Снимите стойку подвески с автомобиля.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите верхнюю часть стойки на место
и затяните крепежные гайки.

2. Смажьте шлицы полуоси молибденовой смазкой
и установите ее в ступицу. Установите новую шайбу и наживите крепежную
гайку.

3. Установите шаровой шарнир нижнего рычага
на стойку подвески и затяните крепежную гайку до требуемого момента
затяжки. Установите новую чеку.

4. Затяните новую гайку крепления ступицы ступенчато
до требуемого момента затяжки.

5. Установите шаровой шарнир наконечника рулевой
тяги на стойку подвески.

6. Установите суппорт тормоза.

7. Установите датчик АБС.

8. Установите колеса и опустите автомобиль на
землю.

9. Проверьте регулировку передних колес.

Переборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите ступицу, подшипник и тормозной диск.
	2. Зажмите стойку в тисках и сожмите пружину компрессором пружин.
3. Снимите пластиковый кожух сверху стойки.
4. Открутите гайку на штоке поршня амортизатора.
5. Снимите прокладку верхнего крепления и подшипник.
6. Снимите верхнее седло пружины и демпферное кольцо, затем отпустите компрессор и снимите пружину.
7. Снимите чехлы и резиновый упор.

8. Для снятия амортизатора открутите (фото слева) и снимите (фото справа) гайку с отверстиями под ключ.
	9. Снимите картридж амортизатора.
10. Проверьте ход поршня амортизатора и замените его, если необходимо.
11. Осмотрите все элементы на наличие следов износа или повреждений и замените их, если необходимо (см. рис. ).
12. Установите картридж амортизатора на стойку и установите гайку с отверстиями под ключ. Затяните гайку до требуемого момента затяжки.
13. Установите и сожмите пружину, установите резиновый упор и чехлы.
14. Установите верхнее седло пружины и демпферное кольцо.
15. Смажьте подшипник и установите ее на стойку.
16. Установите прокладку верхнего крепления.
17. Затяните гайку на штоке поршня амортизатора до требуемого момента затяжки.
18. Снимите компрессор пружины.
19. Установите стойку на автомобиль.

Скачивание книги

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Опорный подшипник передней стойки Опель Астра Н: диагностика и расположение

Прежде чем приступать к проверке исправности, сначала определяем признаки выхода из строя опорного подшипника Opel Astra H:

Скрип и стук при повороте руля на неровной дороге со стороны передних стоек (лонжерона);
Затруднительное вращение колес, ухудшение управляемости автомобилем.

Вышеперечисленные признаки, так же являются важными факторами при диагностике, стук при амортизации и работе стоек, а так же скрип при повороте руля указывают на неисправность «опорников».

Причинами поломки служат, как правило, следующие факторы:

Небережливый стиль езды;
Разгерметизация верхних опор (влага, грязь);
Некачественные комплектующие детали;
Естественный износ (истечение срока службы).

Расположение опорного подшипника на передней стойке Опель Астра H:

Скрип при вращении руля Opel Astra H:

Как определить неисправность верхней опоры:

Видео работы неисправной опоры стойки:

Стук в передней подвеске Opel Astra H:

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Рулевое управление

На моделях Opel Astra установлен рулевой механизм типа «рейка», усилитель руля может быть как с гидравлическим, так и с электрическим приводом. Проблемными деталями в рулевом управлении являются рулевые наконечники, например, на машине третьего поколения Astra H они обычно начинают стучать на пробеге 30 тыс. км.

Нельзя сказать, что рулевая рейка является самым слабым местом в немецком автомобиле, но подтекает она нередко. За состоянием пыльников рейки необходимо следить – если вовремя не заметить течь масла рулевого управления, ремонта механизма не избежать, и он однозначно не будет очень дешевым. При порванном пыльнике на пару «рейка-шестерня» попадает влага и грязь, летящие с дороги, и детали рейки быстро начинают изнашиваться. Признаком износа пары является появившийся стук в управлении при движении по неровному дорожному покрытию, увеличенный люфт в руле.

Тормозная система

Все модели Опель Астра оснащены гидравлической тормозной системой (ТС) с раздельными контурами на передние и задние тормоза. К ТС на автомобиле относится:

главный цилиндр;
рабочие цилиндры;
суппорты;
вакуумный усилитель;
колодки;
диски (барабаны);
распределитель тормозных усилий;
трубки;
шланги;
система ABS (блок управления и датчики).

На задней оси Opel Astra F,G или H в зависимости от комплектации машины могут устанавливаться как тормозные диски, так и барабаны. На моделях последнего поколения Астра J на задней оси применяются только диски, барабаны уже не ставятся.

Передние тормозные колодки на машине Opel Astra обычно меняются на пробеге 30-40 тыс. км, но колодки могут проходить и дольше – многое зависит от стиля езды и качества самих деталей. Передние диски обычно меняются в два раза реже, то есть, их хватает на 70-80 тыс. км.

Тормозную систему на машине Opel Astra можно называть надежной, какие-либо детали преждевременно выходят из строя очень редко. На первых поколениях Астра с барабанами отмечается подтекание задних рабочих цилиндров, но менять цилиндры достаточно просто и легко, к тому же детали стоят недорого. Еще не слишком долго служат датчики ABS – они выходят из строя от соли и реагентов, летящих с дороги.

В целом подвеску на Opel Astra можно считать надежной, хотя, по отзывам некоторых автовладельцев, она иногда доставляет немало хлопот. Но здесь следует учитывать:
